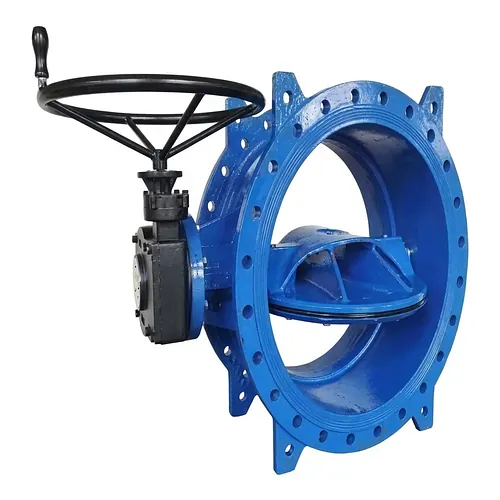

Robinet fluture dublu excentric din fontă ductilă DN150-1200

  Fisa Tehnica |   Catalog

Robinetul fluture dublu excentric din fontă ductilă asigură izolare bidirecțională sigură și reglarea debitului în sisteme de conducte industriale, de irigații și edilitare. Este proiectat pentru distribuția apei potabile și a lichidelor neutre, între 0 și 80 grade C, cu conexiuni cu flanșe conform EN 1092-2 în trepte PN10 și PN16, pe diametre nominale de la DN 150 la DN 1200. Dubla excentricitate a axului desprinde discul de pe scaunul de etanșare din primele grade de rotație, eliminând frecarea, reducând cuplul de manevră, prevenind uzura prematură a garniturii și prelungind durata de exploatare.

Corpul și discul sunt turnate din fontă ductilă EN-GJS-500-7, astfel încât robinetul preia solicitările hidraulice mari din rețelele magistrale. Sistemul de etanșare folosește un profil robust din EPDM fixat cu un inel de reținere din inox, care asigură o închidere etanșă 100% în ambele sensuri de curgere. Axul din oțel inoxidabil de înaltă rezistență se rotește pe lagăre cu frecare redusă, fără necesar de întreținere. Toate suprafețele din fontă ductilă sunt protejate cu pulbere epoxidică aplicată electrostatic, cu grosime minimă de 250 µm în nuanța RAL 5015, certificată pentru contactul cu apa potabilă.

Reductorul melcat manual, ireversibil, cu indicator mecanic de poziție permite o manevrare lină sub presiune diferențială, iar flanșa de montaj ISO 5211 acceptă servomotoare electrice sau pneumatice. BigWeld furnizează acești robineți în toată Europa în calitate de distribuitor autorizat Blucast, pentru rețele de infrastructură, stații de pompare și stații de tratare.

• Diametre nominale: DN 150 până la DN 1200, flanșe conform EN 1092-2 (PN10/PN16)
• Construcție: corp și disc din fontă ductilă EN-GJS-500-7, geometrie dublu excentrică
• Etanșare: profil robust din EPDM cu inel de reținere din inox, etanșeitate bidirecțională 100%
• Ax: oțel inoxidabil de înaltă rezistență pe lagăre fără întreținere
• Protecție anticorozivă: pulbere epoxidică, minimum 250 µm, RAL 5015
• Acționare: reductor melcat manual cu indicator de poziție, flanșă ISO 5211
• Temperatură de lucru: 0 grade C până la 80 grade C, apă potabilă și lichide neutre
