Robinet cu membrană tip 604 PVDF d20 DN15 PN6

Robinet cu membrană tip 604 PVDF d20 DN15 PN6

Material: PVDF PN: 6 Bar

  Fișă tehnică (PDF)

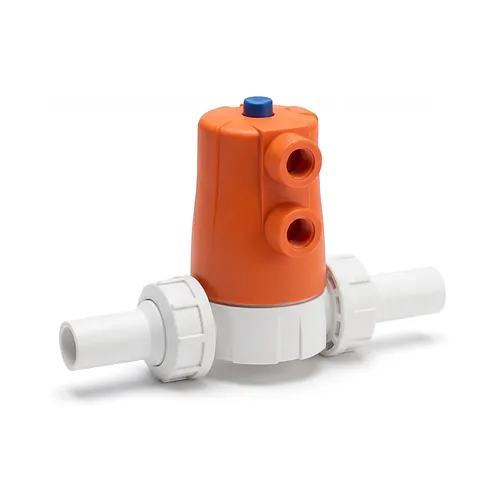

Robinetul cu membrană Georg Fischer SYGEF Standard tip 604 d20 DN15 este un echipament compact cu acționare pneumatică, proiectat pentru reglarea precisă a debitului, dozarea chimică și izolarea circuitelor de înaltă puritate sau a fluidelor agresive. Construit integral din polifluorură de viniliden fără șuruburi metalice exterioare, acest ansamblu de presiune PN6 elimină complet riscurile de coroziune atmosferică și contaminare a fluidului de lucru.

Caracteristici tehnice

Actuatorul pneumatic integrat dispune de o carcasă filetată compactă ce facilitează timpi foarte rapizi de reacție și intervenții facile de mentenanță direct pe poziție. Compatibil cu modurile de comandă normal închis (FC), normal deschis (FO) și dublă acțiune (DA), dispozitivul asigură o închidere etanșă bidirecțională prin intermediul porturilor pneumatice standard G 1/4 țoli.

  • Dimensiune nominală: d20 mm / DN15
  • Presiune nominală de lucru: PN6 (6 bar la 20 grade Celsius)
  • Coeficient de debit: valoare kv de 125 litri pe minut la delta p de 1 bar
  • Cursă membrană: cursă de ridicare de 6 mm
  • Moduri de acționare: pneumatic FC, FO sau DA prin racorduri G 1/4 țoli
  • Interval temperatură de lucru: -20 grade Celsius până la +140 grade Celsius

Materiale și standarde

Fabricat în conformitate strictă cu standardul dimensional și calitativ ISO 10931, corpul robinetului din PVDF natural oferă o rezistență chimică excelentă la acizi anorganici concentrați, halogeni și soluții agresive de spălare. Canalul interior de curgere prezintă o rugozitate de suprafață finisată de maximum Ra 0,5 micrometri, prevenind depunerile și colmatarea, fiind etanșat prin membrane performante din PTFE/EPDM sau FKM.

Carcasa nemetalică protejează componentele interne împotriva vaporilor industriali agresivi, în timp ce suprafețele umede inerte previn eliberarea de impurități în circuitele de apă demineralizată sau purificată.

Instalare și îmbinare

Racordurile olandeze prevăzute cu capete pentru sudură cap la cap permit montarea și demontarea radială rapidă fără a tensiona conductele alăturate din instalație. Îmbinarea capetelor lise d20 se realizează prin sudură cu infraroșu (IR) sau sudură cap la cap cu element încălzitor conform prescripțiilor DVS 2207-6 și DVS 2207-15, asigurând îmbinări omogene și sigure.

Strângerea corectă a piulițelor olandeze asigură compresia optimă a garniturilor O-ring din FKM, oferind acces rapid pentru revizia membranei fără a secționa traseul conductei.

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Standard tip 604 d20 DN15 este un echipament compact cu acționare pneumatică, proiectat pentru reglarea precisă a debitului, dozarea chimică și izolarea circuitelor de înaltă puritate sau a fluidelor agresive. Construit integral din polifluorură de viniliden fără șuruburi metalice exterioare, acest ansamblu de presiune PN6 elimină complet riscurile de coroziune atmosferică și contaminare a fluidului de lucru.

Caracteristici tehnice

Actuatorul pneumatic integrat dispune de o carcasă filetată compactă ce facilitează timpi foarte rapizi de reacție și intervenții facile de mentenanță direct pe poziție. Compatibil cu modurile de comandă normal închis (FC), normal deschis (FO) și dublă acțiune (DA), dispozitivul asigură o închidere etanșă bidirecțională prin intermediul porturilor pneumatice standard G 1/4 țoli.

  • Dimensiune nominală: d20 mm / DN15
  • Presiune nominală de lucru: PN6 (6 bar la 20 grade Celsius)
  • Coeficient de debit: valoare kv de 125 litri pe minut la delta p de 1 bar
  • Cursă membrană: cursă de ridicare de 6 mm
  • Moduri de acționare: pneumatic FC, FO sau DA prin racorduri G 1/4 țoli
  • Interval temperatură de lucru: -20 grade Celsius până la +140 grade Celsius

Materiale și standarde

Fabricat în conformitate strictă cu standardul dimensional și calitativ ISO 10931, corpul robinetului din PVDF natural oferă o rezistență chimică excelentă la acizi anorganici concentrați, halogeni și soluții agresive de spălare. Canalul interior de curgere prezintă o rugozitate de suprafață finisată de maximum Ra 0,5 micrometri, prevenind depunerile și colmatarea, fiind etanșat prin membrane performante din PTFE/EPDM sau FKM.

Carcasa nemetalică protejează componentele interne împotriva vaporilor industriali agresivi, în timp ce suprafețele umede inerte previn eliberarea de impurități în circuitele de apă demineralizată sau purificată.

Instalare și îmbinare

Racordurile olandeze prevăzute cu capete pentru sudură cap la cap permit montarea și demontarea radială rapidă fără a tensiona conductele alăturate din instalație. Îmbinarea capetelor lise d20 se realizează prin sudură cu infraroșu (IR) sau sudură cap la cap cu element încălzitor conform prescripțiilor DVS 2207-6 și DVS 2207-15, asigurând îmbinări omogene și sigure.

Strângerea corectă a piulițelor olandeze asigură compresia optimă a garniturilor O-ring din FKM, oferind acces rapid pentru revizia membranei fără a secționa traseul conductei.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Garnitura FKM
Actuator FC
185604162
Material: PVDF
PN: 6 Bar
Buc. 1.863,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura PTFE/EPDM
Actuator FC
185604132
Material: PVDF
PN: 6 Bar
Buc. 2.019,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
Actuator FO
185604164
Material: PVDF
PN: 6 Bar
Buc. 1.915,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura PTFE/EPDM
Actuator FO
185604134
Material: PVDF
PN: 6 Bar
Buc. 2.030,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
Actuator DA
185604165
Material: PVDF
PN: 6 Bar
Buc. 1.821,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura PTFE/EPDM
Actuator DA
185604135
Material: PVDF
PN: 6 Bar
Buc. 1.977,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 185604162
D: 20 mm
Garnitura: FKM
Actuator: FC
Livrare în 24h
1.863,50 RON / Buc.
Cod produs: 185604132
D: 20 mm
Garnitura: PTFE/EPDM
Actuator: FC
Livrare în 24h
2.019,50 RON / Buc.
Cod produs: 185604164
D: 20 mm
Garnitura: FKM
Actuator: FO
Livrare în 24h
1.915,50 RON / Buc.
Cod produs: 185604134
D: 20 mm
Garnitura: PTFE/EPDM
Actuator: FO
Livrare în 24h
2.030,05 RON / Buc.
Cod produs: 185604165
D: 20 mm
Garnitura: FKM
Actuator: DA
Livrare în 24h
1.821,90 RON / Buc.
Cod produs: 185604135
D: 20 mm
Garnitura: PTFE/EPDM
Actuator: DA
Livrare în 24h
1.977,85 RON / Buc.
