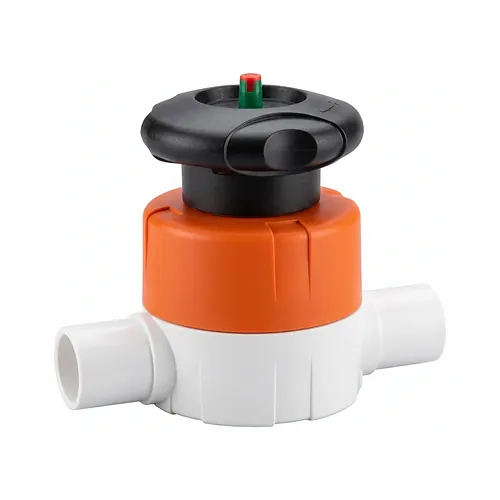

Robinet cu membrană tip 515 PVDF

Robinet cu membrană tip 515 PVDF

Material: PVDF

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Standard tip 515 este o armătură industrială manuală de reglare și închidere, fabricată din fluorură de poliviniliden (PVDF) pentru distribuția chimicalelor agresive și circuitele de apă purificată. Echipat cu capete pentru sudură cap la cap metrică pentru dimensiuni de la d20 până la d63 mm, robinetul îmbină un corp optimizat hidraulic cu o membrană PTFE/EPDM, asigurând o etanșare sigură între -20 grade Celsius și +140 grade Celsius.

Caracteristici tehnice

Acest robinet manual cu membrană integrează o geometrie internă optimizată cu profil liniar de curgere, care reduce considerabil căderile de presiune și dublează debitul față de generațiile anterioare. Fixarea carcasei cu o piuliță centrală unică garantează o compresie uniformă pe toată suprafața de etanșare, prevenind solicitările mecanice punctuale.

  • Material corp: Fluorură de poliviniliden (PVDF) cu rezistență chimică ridicată.
  • Etanșare membrană: Membrană compozită PTFE cu suport elastic din EPDM.
  • Tip conexiune: Capete pentru sudură cap la cap metrică pentru conducte d20 - d63 mm.
  • Temperatură de lucru: Funcționare continuă de la -20 grade Celsius până la +140 grade Celsius.
  • Standard dimensional: Lungime de instalare între flanșe conform standardului EN 558.
  • Acționare: Roată de manevră ergonomică cu mecanism integrat de blocare a poziției.

Materiale și standarde

Realizat integral din materiale fluoropolimerice de înaltă puritate, robinetul SYGEF Standard tip 515 respectă cerințele stricte din industria chimică și sectorul farmaceutic. Suprafața de contact din PVDF și membrana din PTFE previn migrarea ionilor și își păstrează stabilitatea structurală în prezența fluidelor agresive.

Materialele componente sunt certificate în deplină conformitate cu reglementările FDA 21 CFR 177.2510, FDA 21 CFR 177.1550, cerințele fiziologice USP Clasa VI și ghidurile ASME BPE. Dimensiunile constructive respectă standardele ISO 10931 și EN 558, permițând integrarea rapidă în instalații farmaceutice sau industriale. Construcția oferă o rezistență excelentă la acizi oxidanți puternici precum acidul azotic și acidul sulfuric, solvenți organici și sterilizare cu abur la temperaturi înalte, excluzând utilizarea cu baze anorganice caustice.

Instalare și îmbinare

Capetele lise pentru sudură metrică sunt proiectate pentru îmbinarea directă în rețele termoplastice prin procedee moderne de sudură cap la cap. Îmbinarea poate fi efectuată prin sudură prin radiație infraroșu (IR Plus) sau fuziune fără bavură și fără interstiții (BCF Plus), conform normelor DVS 2207 Partea 6.

De asemenea, este permisă sudura convențională cu element încălzitor cap la cap conform DVS 2207 Partea 15 pentru aplicațiile industriale curente. Sistemul constructiv inovator cu o singură piuliță centrală permite inspectarea, întreținerea sau înlocuirea membranei fără demontarea corpului din traseul sudat, optimizând timpii de intervenție tehnică.

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Standard tip 515 este o armătură industrială manuală de reglare și închidere, fabricată din fluorură de poliviniliden (PVDF) pentru distribuția chimicalelor agresive și circuitele de apă purificată. Echipat cu capete pentru sudură cap la cap metrică pentru dimensiuni de la d20 până la d63 mm, robinetul îmbină un corp optimizat hidraulic cu o membrană PTFE/EPDM, asigurând o etanșare sigură între -20 grade Celsius și +140 grade Celsius.

Caracteristici tehnice

Acest robinet manual cu membrană integrează o geometrie internă optimizată cu profil liniar de curgere, care reduce considerabil căderile de presiune și dublează debitul față de generațiile anterioare. Fixarea carcasei cu o piuliță centrală unică garantează o compresie uniformă pe toată suprafața de etanșare, prevenind solicitările mecanice punctuale.

  • Material corp: Fluorură de poliviniliden (PVDF) cu rezistență chimică ridicată.
  • Etanșare membrană: Membrană compozită PTFE cu suport elastic din EPDM.
  • Tip conexiune: Capete pentru sudură cap la cap metrică pentru conducte d20 - d63 mm.
  • Temperatură de lucru: Funcționare continuă de la -20 grade Celsius până la +140 grade Celsius.
  • Standard dimensional: Lungime de instalare între flanșe conform standardului EN 558.
  • Acționare: Roată de manevră ergonomică cu mecanism integrat de blocare a poziției.

Materiale și standarde

Realizat integral din materiale fluoropolimerice de înaltă puritate, robinetul SYGEF Standard tip 515 respectă cerințele stricte din industria chimică și sectorul farmaceutic. Suprafața de contact din PVDF și membrana din PTFE previn migrarea ionilor și își păstrează stabilitatea structurală în prezența fluidelor agresive.

Materialele componente sunt certificate în deplină conformitate cu reglementările FDA 21 CFR 177.2510, FDA 21 CFR 177.1550, cerințele fiziologice USP Clasa VI și ghidurile ASME BPE. Dimensiunile constructive respectă standardele ISO 10931 și EN 558, permițând integrarea rapidă în instalații farmaceutice sau industriale. Construcția oferă o rezistență excelentă la acizi oxidanți puternici precum acidul azotic și acidul sulfuric, solvenți organici și sterilizare cu abur la temperaturi înalte, excluzând utilizarea cu baze anorganice caustice.

Instalare și îmbinare

Capetele lise pentru sudură metrică sunt proiectate pentru îmbinarea directă în rețele termoplastice prin procedee moderne de sudură cap la cap. Îmbinarea poate fi efectuată prin sudură prin radiație infraroșu (IR Plus) sau fuziune fără bavură și fără interstiții (BCF Plus), conform normelor DVS 2207 Partea 6.

De asemenea, este permisă sudura convențională cu element încălzitor cap la cap conform DVS 2207 Partea 15 pentru aplicațiile industriale curente. Sistemul constructiv inovator cu o singură piuliță centrală permite inspectarea, întreținerea sau înlocuirea membranei fără demontarea corpului din traseul sudat, optimizând timpii de intervenție tehnică.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
185515132
Material: PVDF
Buc. 1.508,14 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
185515133
Material: PVDF
Buc. 1.688,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
185515134
Material: PVDF
Buc. 2.100,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
185515135
Material: PVDF
Buc. 2.578,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
185515136
Material: PVDF
Buc. 3.314,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
185515137
Material: PVDF
Buc. 4.203,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 185515132
D: 20 mm
Livrare în 24h
1.508,14 RON / Buc.
Cod produs: 185515133
D: 25 mm
Livrare în 24h
1.688,65 RON / Buc.
Cod produs: 185515134
D: 32 mm
Livrare în 24h
2.100,80 RON / Buc.
Cod produs: 185515135
D: 40 mm
Livrare în 24h
2.578,66 RON / Buc.
Cod produs: 185515136
D: 50 mm
Livrare în 24h
3.314,00 RON / Buc.
Cod produs: 185515137
D: 63 mm
Livrare în 24h
4.203,15 RON / Buc.
