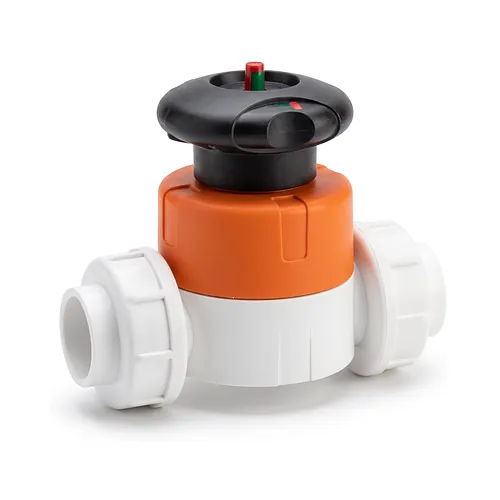

Robinet cu membrană tip 514 PVDF d20-d63 PN10

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Standard tip 514 este un echipament manual de reglare și secționare a debitului, proiectat pentru procesarea substanțelor chimice agresive și a fluidelor de înaltă puritate din instalațiile industriale. Fabricat din PVDF nepigmentat cu membrană de etanșare din PTFE/EPDM, acest robinet cu clasă de presiune PN10 acoperă dimensiuni metrice de la d20 până la d63 (DN15 până la DN50). Dispozitivul asigură o reglare liniară precisă și o închidere etanșă pe un interval de temperatură de lucru cuprins între -20 grade și +140 grade Celsius.

Caracteristici tehnice

Robinetul cu membrană tip 514 combină o geometrie internă optimizată hidraulic cu o rozetă ergonomică blocabilă pentru a oferi debite ridicate și o reglare volumetrică exactă a procesului. Profilul hidrodinamic al corpului reduce turbulențele și pierderile de sarcină pe traseul conductelor, protejând în același timp echipamentele din aval împotriva cavitației.

• Presiune nominală: PN10 (10 bar la 20 grade Celsius) pentru întreaga gamă dimensională.
• Temperatură de lucru: Regim continuu de exploatare de la -20 grade până la +140 grade Celsius.
• Performanță hidraulică: Geometrie optimizată ce asigură până la dublul debitului generațiilor anterioare.
• Acționare și control: Rozetă manuală cu mecanism integrat de blocare și indicator gradat de poziție.
• Sistem de fixare: Inserții filetate din oțel inoxidabil integrate la bază pentru ancorare sigură pe console.

Materiale și standarde

Fabricat integral din fluoropolimeri de înaltă calitate, corpul robinetului este injectat din PVDF nepigmentat pentru a elimina complet riscul de eliberare a ionilor sau a impurităților organice în fluidele vehiculate. Membrana dublă combină o suprafață de contact din PTFE rezistent chimic cu un strat de susținere din elastomer EPDM, garantând etanșeitate perfectă și o rezistență îndelungată la cicluri repetate de flexare.

Robinetul este conform cu standardul ISO 10931 pentru sisteme de conducte industriale din materiale plastice. Siguranța fiziologică și puritatea materialelor sunt certificate conform normelor FDA 21 CFR 177.2510 pentru componentele din PVDF, FDA 21 CFR 177.1550 pentru PTFE și testelor de reactivitate biologică USP 25 Clasa VI, îndeplinind cerințele ASME BPE pentru industriile farmaceutice și camere curate.

Instalare și îmbinare

Robinetul este prevăzut cu mufe metrice integrate pentru lipire prin mufare realizată în strictă conformitate cu directiva DVS 2207-15. Designul inovator cu piuliță centrală unică înlocuiește șuruburile metalice exterioare tradiționale, eliminând coroziunea atmosferică externă și facilitând întreținerea rapidă a membranei direct pe poziție.

La montaj, conductele trebuie tăiate perpendicular, debavurate și calibrate înainte de încălzire și mufare, garantând o îmbinare omogenă și fără depuneri interne. Lungimea compactă de construcție permite integrarea facilă în spații înguste, instalații modulare de tip skid și distribuitoare tehnologice complexe.
