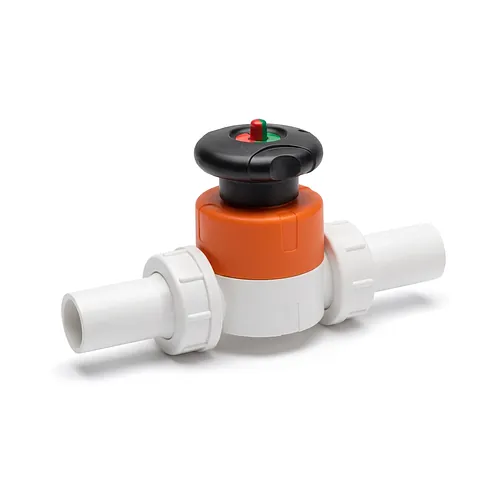

Robinet cu membrană PVDF/ECTFE tip 514

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Standard tip 514 combină un corp din fluorură de poliviniliden (PVDF) cu capete de îmbinare din etilen-clorotrifluoroetilenă (ECTFE), fiind proiectat pentru distribuția chimică solicitantă și vehicularea fluidelor de înaltă puritate. Conceput pentru conducte SDR21 la o clasă de presiune nominală PN10 pe gama dimensională metrică cuprinsă între d20 și d63 mm (DN15 până la DN50), acest robinet compact cu prag utilizează o geometrie internă optimizată ce oferă un debit dublu față de generația anterioară, reducând substanțial pierderile de sarcină din instalație. Manevrarea este realizată printr-o rozetă manuală ergonomică prevăzută cu mecanism integrat de blocare, care previne dereglarea accidentală provocată de vibrații și asigură o reglare liniară precisă a debitului sau o închidere etanșă bidirecțională. Un avantaj constructiv esențial al seriei 514 îl reprezintă piulița centrală de carcasă ce înlocuiește prinderea clasică cu patru șuruburi de strângere; această configurare distribuie uniform presiunea de contact pe profilul de etanșare și permite demontarea rapidă, inspectarea facilă și înlocuirea membranei fără a demonta corpul robinetului din rețea. Bariera de fluid este asigurată de o membrană compozită din PTFE cu suport elastic din EPDM și inele O din FKM, protejând mecanismul intern împotriva agenților chimici agresivi, acizilor, sărurilor, solvenților și apei deionizate de puritate farmaceutică. Capetele netede din ECTFE permit integrarea directă prin sudură cap la cap convențională sau sudură cu infraroșu (IR), menținând o rezistență mecanică remarcabilă și o stabilitate chimică de durată pe un domeniu extins de temperatură cuprins între minus 20 grade Celsius și 140 grade Celsius.
