Robinet cu membrană DIASTAR TenPlus FC PVDF d20-63 PN10

Robinet cu membrană DIASTAR TenPlus FC PVDF d20-63 PN10

Material: PVDF PN: 10 Bar

  Fișă tehnică (PDF)

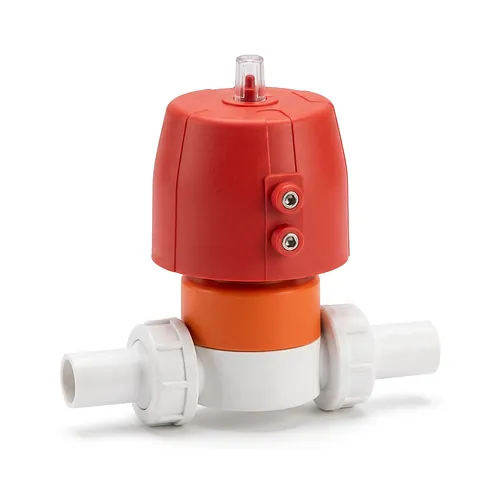

Robinetul cu membrană Georg Fischer SYGEF Standard DIASTAR TenPlus FC acționat pneumatic asigură reglarea precisă a debitului și o izolare bidirecțională fiabilă în instalații industriale de procesare chimică și circuite de fluide de înaltă puritate. Proiectat pentru conducte metrice de la d20 la d63, ansamblul dispune de un corp din PVDF pur și un actuator normal închis (FC) certificat pentru o presiune nominală de 10 bar (PN10) la 20 grade Celsius și un regim termic de lucru între -20 și +140 grade Celsius.

Caracteristici tehnice

Actuatorul pneumatic DIASTAR TenPlus FC utilizează arcuri interne pretensionate care readuc automat robinetul în poziția închisă de siguranță la pierderea presiunii de comandă. Construcția compactă asigură o integrare facilă în skiduri automatizate de distribuție și bucle de dozare chimică.

  • Presiune nominală: PN10 (10 bar la 20 grade Celsius).
  • Temperatură de operare: de la -20 până la +140 grade Celsius.
  • Mod de acționare: Mecanism pneumatic normal închis (FC) cu revenire prin arc.
  • Conexiune aer comandă: Port rotativ indexabil în trepte de 90 de grade.
  • Finisaj suprafață internă: Rugozitate netedă Ra ≤ 0,5 micrometri.
  • Gamă dimensională: Diametre exterioare metrice de la d20 până la d63 mm.

Materiale și standarde

Corpul robinetului este injectat din fluorură de poliviniliden (PVDF) pură, nepigmentată, în conformitate deplină cu standardul dimensional și calitativ ISO 10931. Materialul oferă o rezistență chimică de excepție împotriva acizilor minerali concentrați, sărurilor, halogenilor și apei deionizate ultrapure, rezistând la acid azotic, acid sulfuric și acid fluorhidric.

Etanșarea este realizată printr-o membrană compusă cu strat de contact din PTFE chimic inert și suport elastic din EPDM pentru preluarea solicitărilor mecanice. Materialele respectă cerințele FDA 21 CFR 177.2510, clasificarea de biocompatibilitate USP 25 Class VI și pot fi livrate cu certificate de inspecție EN 10204 3.1. Corpul hidrodinamic elimină zonele de stagnare, prevenind formarea biofilmului și contaminarea fluidelor curate.

Instalare și îmbinare

Robinetul este prevăzut cu racorduri olandeze cu capete lise destinate pentru sudură cap la cap conform DVS 2207-15 și fuziune în infraroșu (IR) conform DVS 2207-6. Piulițele olandeze permit demontarea radială rapidă a corpului central pentru revizie fără a dezasambla tronsoanele adiacente de conductă.

La montaj, conexiunea de alimentare cu aer a actuatorului poate fi orientată în trepte de 90 de grade pentru a optimiza traseele furtunurilor pneumatice în spații restrânse. BigWeld distribuie gama completă de sisteme de conducte Georg Fischer SYGEF PVDF în întreaga Europă, fiind distribuitor autorizat Georg Fischer, asigurând trasabilitate completă pentru instalații industriale critice.

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Standard DIASTAR TenPlus FC acționat pneumatic asigură reglarea precisă a debitului și o izolare bidirecțională fiabilă în instalații industriale de procesare chimică și circuite de fluide de înaltă puritate. Proiectat pentru conducte metrice de la d20 la d63, ansamblul dispune de un corp din PVDF pur și un actuator normal închis (FC) certificat pentru o presiune nominală de 10 bar (PN10) la 20 grade Celsius și un regim termic de lucru între -20 și +140 grade Celsius.

Caracteristici tehnice

Actuatorul pneumatic DIASTAR TenPlus FC utilizează arcuri interne pretensionate care readuc automat robinetul în poziția închisă de siguranță la pierderea presiunii de comandă. Construcția compactă asigură o integrare facilă în skiduri automatizate de distribuție și bucle de dozare chimică.

  • Presiune nominală: PN10 (10 bar la 20 grade Celsius).
  • Temperatură de operare: de la -20 până la +140 grade Celsius.
  • Mod de acționare: Mecanism pneumatic normal închis (FC) cu revenire prin arc.
  • Conexiune aer comandă: Port rotativ indexabil în trepte de 90 de grade.
  • Finisaj suprafață internă: Rugozitate netedă Ra ≤ 0,5 micrometri.
  • Gamă dimensională: Diametre exterioare metrice de la d20 până la d63 mm.

Materiale și standarde

Corpul robinetului este injectat din fluorură de poliviniliden (PVDF) pură, nepigmentată, în conformitate deplină cu standardul dimensional și calitativ ISO 10931. Materialul oferă o rezistență chimică de excepție împotriva acizilor minerali concentrați, sărurilor, halogenilor și apei deionizate ultrapure, rezistând la acid azotic, acid sulfuric și acid fluorhidric.

Etanșarea este realizată printr-o membrană compusă cu strat de contact din PTFE chimic inert și suport elastic din EPDM pentru preluarea solicitărilor mecanice. Materialele respectă cerințele FDA 21 CFR 177.2510, clasificarea de biocompatibilitate USP 25 Class VI și pot fi livrate cu certificate de inspecție EN 10204 3.1. Corpul hidrodinamic elimină zonele de stagnare, prevenind formarea biofilmului și contaminarea fluidelor curate.

Instalare și îmbinare

Robinetul este prevăzut cu racorduri olandeze cu capete lise destinate pentru sudură cap la cap conform DVS 2207-15 și fuziune în infraroșu (IR) conform DVS 2207-6. Piulițele olandeze permit demontarea radială rapidă a corpului central pentru revizie fără a dezasambla tronsoanele adiacente de conductă.

La montaj, conexiunea de alimentare cu aer a actuatorului poate fi orientată în trepte de 90 de grade pentru a optimiza traseele furtunurilor pneumatice în spații restrânse. BigWeld distribuie gama completă de sisteme de conducte Georg Fischer SYGEF PVDF în întreaga Europă, fiind distribuitor autorizat Georg Fischer, asigurând trasabilitate completă pentru instalații industriale critice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
185684132
Material: PVDF
PN: 10 Bar
Buc. 4.348,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
185684133
Material: PVDF
PN: 10 Bar
Buc. 4.587,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
185684134
Material: PVDF
PN: 10 Bar
Buc. 4.926,81 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
185684135
Material: PVDF
PN: 10 Bar
Buc. 6.164,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
185684136
Material: PVDF
PN: 10 Bar
Buc. 7.693,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
185684137
Material: PVDF
PN: 10 Bar
Buc. 9.414,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 185684132
D: 20 mm
Livrare în 24h
4.348,75 RON / Buc.
Cod produs: 185684133
D: 25 mm
Livrare în 24h
4.587,70 RON / Buc.
Cod produs: 185684134
D: 32 mm
Livrare în 24h
4.926,81 RON / Buc.
Cod produs: 185684135
D: 40 mm
Livrare în 24h
6.164,55 RON / Buc.
Cod produs: 185684136
D: 50 mm
Livrare în 24h
7.693,95 RON / Buc.
Cod produs: 185684137
D: 63 mm
Livrare în 24h
9.414,25 RON / Buc.
