Robinet cu membrană PVDF DIASTAR Ten FO ECTFE

  Fișă tehnică (PDF)

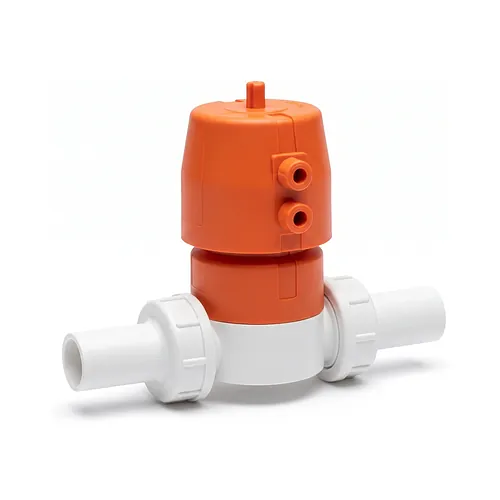

Robinetul cu membrană Georg Fischer SYGEF Standard DIASTAR Ten FO este un ansamblu industrial cu acționare pneumatică, dezvoltat pentru vehicularea fluidelor de înaltă puritate și a substanțelor chimice agresive în rețele de conducte metrice cuprinse între d20 și d63 mm (DN15–DN50). Configurat în mod normal deschis cu revenire prin arc (Fail Safe to Open – FO), mecanismul intern deplasează instantaneu membrana pe poziția complet deschisă în eventualitatea căderii presiunii aerului comprimat de comandă. Această funcție de siguranță garantează continuitatea debitului în circuite industriale critice, linii de răcire, procese de spălare continuă sau bucle de descărcare a presiunii.

Corpul robinetului este realizat din PVDF de înaltă puritate, combinat cu capete de conectare lise din ECTFE dimensionate conform clasei SDR21 / PN10. Această arhitectură permite îmbinarea directă în instalație prin sudură cap la cap convențională sau prin sudură fără contact cu radiație infraroșu (IR). Ansamblul include o membrană performantă din PTFE susținută de un miez elastic din EPDM sau FKM și etanșări din FKM, asigurând o rezistență chimică remarcabilă împotriva acizilor concentrați, a bazelor tari și a solvenților industriali oxidanți. Geometria internă optimizată hidraulic oferă un debit dublu față de generațiile anterioare de robineți, diminuând considerabil pierderile locale de sarcină și turbulențele.

Operațiunile de mentenanță și montaj sunt simplificate prin piulița centrală de cuplare a carcasei, care elimină sistemele clasice de fixare cu patru șuruburi pe capac. Această soluție tehnică permite verificarea rapidă a membranei și servisarea servomotorului pneumatic fără a demonta corpul robinetului din traseul de conducte. Portul de conexiune pneumatică se poate roti liber la intervale de 90 de grade pentru racordarea facilă a furtunurilor de aer în spații tehnice aglomerate, iar inserțiile filetate integrate pe talpă oferă o ancorare rigidă și sigură pe bride și console de susținere.
