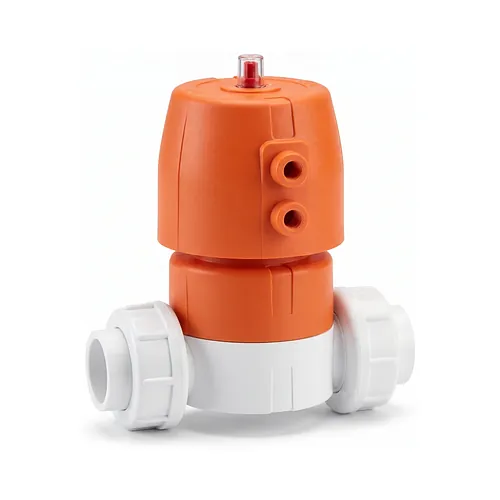

Robinet cu membrană DIASTAR Ten FO PVDF d20-d63

Robinet cu membrană DIASTAR Ten FO PVDF d20-d63

Material: PVDF PN: 6-10 Bar

  Fișă tehnică (PDF)

Robinetul pneumatic cu membrană Georg Fischer SYGEF Standard DIASTAR Ten cu racorduri olandeze pentru lipire prin mufare metrică asigură controlul debitului și izolarea tronsoanelor în circuite industriale pentru fluide chimice agresive și procese de înaltă puritate. Proiectat pentru ingineri de proces și instalatori de rețele industriale, acest robinet din PVDF nepigmentat include un actuator pneumatic normal deschis pentru dimensiuni de la d20 până la d63 mm. Funcționând stabil la temperaturi de la -20 de grade Celsius până la +140 de grade Celsius și presiuni nominale de 6 până la 10 bar, ansamblul oferă siguranță chimică și pierderi reduse de sarcină.

Caracteristici tehnice

Robinetul DIASTAR Ten FO combină un actuator pneumatic compact cu acțiune simplă și o geometrie internă optimizată ce reduce pierderile de presiune pe traseu. Mecanismele interne cu arcuri readuc automat membrana în poziția complet deschisă la întreruperea aerului de comandă, menținând fluxul deschis în instalație.

  • Configurație actuator: Acțiune simplă cu revenire prin arcuri în poziție normal deschis (FO - Fail-Safe to Open).
  • Gama de dimensiuni și îmbinare: Racorduri olandeze pentru lipire prin mufare metrică de la d20 până la d63 mm.
  • Presiune de lucru: Proiectat pentru o presiune nominală cuprinsă între 6 și 10 bar pe întreaga gamă.
  • Comportament termic: Interval continuu de temperatură de lucru cuprins între -20 de grade Celsius și +140 de grade Celsius.
  • Caracteristici hidraulice: Corp optimizat cu profil liniar care asigură un debit de până la două ori mai mare față de robineții clasici cu membrană.
  • Mentenanță radială: Semi-olandezi integrați ce permit demontarea radială rapidă fără deconectarea tronsoanelor adiacente.

Materiale și standarde

Fabricat din polifluorură de viniliden pură și nepigmentată, acest robinet respectă standarde dimensionale și cerințe stricte de igienă pentru vehicularea fluidelor de înaltă puritate. Materialul fluoropolimeric inert previne contaminarea ionică și rezistă la atacul substanțelor chimice agresive.

Corpul robinetului este produs conform standardului dimensional ISO 10931 și este pregătit pentru asamblare prin lipire prin mufare conform normei DVS 2207 Partea 15. Materialul în contact cu fluidul respectă reglementările FDA 21 CFR § 177.2510 și cerințele de siguranță fiziologică USP Clasa VI, garantând transportul fluidelor fără eliberare de ioni metalici sau compuși organici.

Aplicații

Acest robinet normal deschis este dedicat proceselor critice unde continuarea fluxului de fluid la pierderea alimentării cu aer comprimat este vitală pentru siguranța instalației. Echipamentul oferă o fiabilitate excelentă în rețele industriale complexe și skiduri modulare de dozare.

Aplicațiile frecvente includ circuite de apă demineralizată și purificată, instalații de distribuție pentru acid sulfuric sau azotic concentrat, facilități din industria de semiconductori și microelectronică, precum și procese farmaceutice. Inserțiile filetate integrate asigură fixarea directă și rigidă pe console sau cadre metalice de susținere.

  Fișă tehnică (PDF)

Robinetul pneumatic cu membrană Georg Fischer SYGEF Standard DIASTAR Ten cu racorduri olandeze pentru lipire prin mufare metrică asigură controlul debitului și izolarea tronsoanelor în circuite industriale pentru fluide chimice agresive și procese de înaltă puritate. Proiectat pentru ingineri de proces și instalatori de rețele industriale, acest robinet din PVDF nepigmentat include un actuator pneumatic normal deschis pentru dimensiuni de la d20 până la d63 mm. Funcționând stabil la temperaturi de la -20 de grade Celsius până la +140 de grade Celsius și presiuni nominale de 6 până la 10 bar, ansamblul oferă siguranță chimică și pierderi reduse de sarcină.

Caracteristici tehnice

Robinetul DIASTAR Ten FO combină un actuator pneumatic compact cu acțiune simplă și o geometrie internă optimizată ce reduce pierderile de presiune pe traseu. Mecanismele interne cu arcuri readuc automat membrana în poziția complet deschisă la întreruperea aerului de comandă, menținând fluxul deschis în instalație.

  • Configurație actuator: Acțiune simplă cu revenire prin arcuri în poziție normal deschis (FO - Fail-Safe to Open).
  • Gama de dimensiuni și îmbinare: Racorduri olandeze pentru lipire prin mufare metrică de la d20 până la d63 mm.
  • Presiune de lucru: Proiectat pentru o presiune nominală cuprinsă între 6 și 10 bar pe întreaga gamă.
  • Comportament termic: Interval continuu de temperatură de lucru cuprins între -20 de grade Celsius și +140 de grade Celsius.
  • Caracteristici hidraulice: Corp optimizat cu profil liniar care asigură un debit de până la două ori mai mare față de robineții clasici cu membrană.
  • Mentenanță radială: Semi-olandezi integrați ce permit demontarea radială rapidă fără deconectarea tronsoanelor adiacente.

Materiale și standarde

Fabricat din polifluorură de viniliden pură și nepigmentată, acest robinet respectă standarde dimensionale și cerințe stricte de igienă pentru vehicularea fluidelor de înaltă puritate. Materialul fluoropolimeric inert previne contaminarea ionică și rezistă la atacul substanțelor chimice agresive.

Corpul robinetului este produs conform standardului dimensional ISO 10931 și este pregătit pentru asamblare prin lipire prin mufare conform normei DVS 2207 Partea 15. Materialul în contact cu fluidul respectă reglementările FDA 21 CFR § 177.2510 și cerințele de siguranță fiziologică USP Clasa VI, garantând transportul fluidelor fără eliberare de ioni metalici sau compuși organici.

Aplicații

Acest robinet normal deschis este dedicat proceselor critice unde continuarea fluxului de fluid la pierderea alimentării cu aer comprimat este vitală pentru siguranța instalației. Echipamentul oferă o fiabilitate excelentă în rețele industriale complexe și skiduri modulare de dozare.

Aplicațiile frecvente includ circuite de apă demineralizată și purificată, instalații de distribuție pentru acid sulfuric sau azotic concentrat, facilități din industria de semiconductori și microelectronică, precum și procese farmaceutice. Inserțiile filetate integrate asigură fixarea directă și rigidă pe console sau cadre metalice de susținere.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
185644032
Material: PVDF
PN: 6-10 Bar
Buc. 2.485,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
185644033
Material: PVDF
PN: 6-10 Bar
Buc. 2.621,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
185644034
Material: PVDF
PN: 6-10 Bar
Buc. 2.815,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
185644035
Material: PVDF
PN: 6-10 Bar
Buc. 3.523,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
185644036
Material: PVDF
PN: 6-10 Bar
Buc. 4.396,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
185644037
Material: PVDF
PN: 6-10 Bar
Buc. 5.379,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 185644032
D: 20 mm
Livrare în 24h
2.485,00 RON / Buc.
Cod produs: 185644033
D: 25 mm
Livrare în 24h
2.621,60 RON / Buc.
Cod produs: 185644034
D: 32 mm
Livrare în 24h
2.815,40 RON / Buc.
Cod produs: 185644035
D: 40 mm
Livrare în 24h
3.523,00 RON / Buc.
Cod produs: 185644036
D: 50 mm
Livrare în 24h
4.396,55 RON / Buc.
Cod produs: 185644037
D: 63 mm
Livrare în 24h
5.379,60 RON / Buc.
