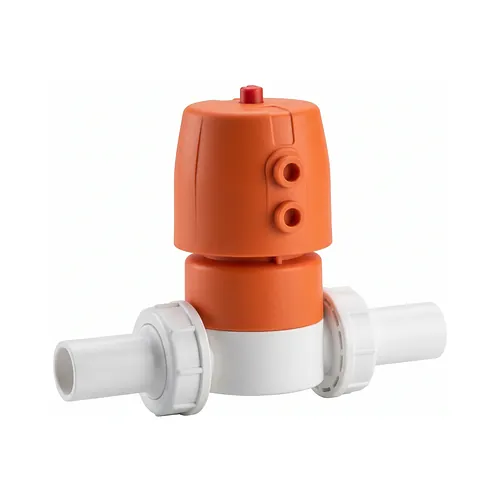

Robinet cu membrană PVDF DIASTAR Ten DA

Robinet cu membrană PVDF DIASTAR Ten DA

Material: PVDF PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Standard DIASTAR Ten DA asigură reglarea precisă a debitului și izolarea etanșă în rețele industriale pentru chimicale agresive și circuite de apă de înaltă puritate. Echipat cu un corp din polifluorură de viniliden (PVDF) nepigmentată și un actuator pneumatic cu dublă acțiune, acest robinet funcționează la presiuni de până la 10 bar și temperaturi cuprinse între -20 de grade și 140 de grade Celsius pe dimensiuni de la d20 la d63.

Caracteristici tehnice

Modelul DIASTAR Ten DA folosește un actuator pneumatic cu dublă acțiune pentru a comanda atât cursa de deschidere, cât și cursa de închidere cu aer comprimat, garantând o poziționare simetrică și un răspuns dinamic rapid fără arcuri mecanice. Geometria internă optimizată dublează coeficientul de debit față de modelele anterioare, atingând valori kv de până la 1728 litri pe minut pentru d63.

Parametrii constructivi și de funcționare includ:

  • Mod de acționare: pneumatic cu dublă acțiune (DA) alimentat cu aer comprimat în ambele sensuri
  • Presiune nominală de lucru: 10 bar (PN10) la temperatura de referință a apei
  • Interval de temperatură de funcționare: de la -20 de grade până la 140 de grade Celsius
  • Performanță hidraulică: profil interior cu rezistență minimă și debit kv maxim de 1728 l/min la d63
  • Fixare carcasă: piuliță centrală unică pentru pretensionare uniformă și sigură pe suprafața membranei
  • Conectare pneumatică: racorduri de aer orientabile în pași de 90 de grade și interfață integrată pentru console

Materiale și standarde

Toate componentele în contact cu fluidul sunt injectate din PVDF pur nepigmentat, garantând rezistență excelentă împotriva acizilor oxidanți și neoxidanți, soluțiilor saline și hidrocarburilor alifatice. Etanșarea se realizează cu membrane din PTFE/EPDM sau PTFE/FKM și garnituri olandeze din FKM, asigurând o barieră complet necontaminantă.

Corpul respectă cerințele dimensionale ISO 10931 și este compatibil cu procedurile de igienizare prin sterilizare cu abur, spălare cu apă fierbinte și ozonificare. Siguranța fiziologică este certificată conform FDA 21 CFR pentru utilizare în procese de înaltă puritate. Materialul PVDF nu este indicat pentru vehicularea bazelor organice sau anorganice, a aldehidelor sau a cetonelor.

Instalare și îmbinare

Conectarea în rețea se realizează prin capete metrice lise pentru sudură cap la cap, asigurate cu piulițe olandeze care permit montarea și demontarea radială fără tensionarea tronsonului de țeavă. Capetele robinetului sunt compatibile cu sudura cap la cap cu element încălzitor, sudura în infraroșu IR Plus și sudura fără bavură BCF Plus, conform ghidurilor DVS 2207.

Construcția cu racord olandez simplifică operațiunile periodice de mentenanță și înlocuire a membranei în spații înguste sau module tehnologice, fără tăierea țevilor adiacente. Punctele integrate de fixare de pe corpul robinetului permit ancorarea rigidă pe estacade și suporturi, preluând solicitările mecanice generate de ciclul de funcționare al actuatorului.

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Standard DIASTAR Ten DA asigură reglarea precisă a debitului și izolarea etanșă în rețele industriale pentru chimicale agresive și circuite de apă de înaltă puritate. Echipat cu un corp din polifluorură de viniliden (PVDF) nepigmentată și un actuator pneumatic cu dublă acțiune, acest robinet funcționează la presiuni de până la 10 bar și temperaturi cuprinse între -20 de grade și 140 de grade Celsius pe dimensiuni de la d20 la d63.

Caracteristici tehnice

Modelul DIASTAR Ten DA folosește un actuator pneumatic cu dublă acțiune pentru a comanda atât cursa de deschidere, cât și cursa de închidere cu aer comprimat, garantând o poziționare simetrică și un răspuns dinamic rapid fără arcuri mecanice. Geometria internă optimizată dublează coeficientul de debit față de modelele anterioare, atingând valori kv de până la 1728 litri pe minut pentru d63.

Parametrii constructivi și de funcționare includ:

  • Mod de acționare: pneumatic cu dublă acțiune (DA) alimentat cu aer comprimat în ambele sensuri
  • Presiune nominală de lucru: 10 bar (PN10) la temperatura de referință a apei
  • Interval de temperatură de funcționare: de la -20 de grade până la 140 de grade Celsius
  • Performanță hidraulică: profil interior cu rezistență minimă și debit kv maxim de 1728 l/min la d63
  • Fixare carcasă: piuliță centrală unică pentru pretensionare uniformă și sigură pe suprafața membranei
  • Conectare pneumatică: racorduri de aer orientabile în pași de 90 de grade și interfață integrată pentru console

Materiale și standarde

Toate componentele în contact cu fluidul sunt injectate din PVDF pur nepigmentat, garantând rezistență excelentă împotriva acizilor oxidanți și neoxidanți, soluțiilor saline și hidrocarburilor alifatice. Etanșarea se realizează cu membrane din PTFE/EPDM sau PTFE/FKM și garnituri olandeze din FKM, asigurând o barieră complet necontaminantă.

Corpul respectă cerințele dimensionale ISO 10931 și este compatibil cu procedurile de igienizare prin sterilizare cu abur, spălare cu apă fierbinte și ozonificare. Siguranța fiziologică este certificată conform FDA 21 CFR pentru utilizare în procese de înaltă puritate. Materialul PVDF nu este indicat pentru vehicularea bazelor organice sau anorganice, a aldehidelor sau a cetonelor.

Instalare și îmbinare

Conectarea în rețea se realizează prin capete metrice lise pentru sudură cap la cap, asigurate cu piulițe olandeze care permit montarea și demontarea radială fără tensionarea tronsonului de țeavă. Capetele robinetului sunt compatibile cu sudura cap la cap cu element încălzitor, sudura în infraroșu IR Plus și sudura fără bavură BCF Plus, conform ghidurilor DVS 2207.

Construcția cu racord olandez simplifică operațiunile periodice de mentenanță și înlocuire a membranei în spații înguste sau module tehnologice, fără tăierea țevilor adiacente. Punctele integrate de fixare de pe corpul robinetului permit ancorarea rigidă pe estacade și suporturi, preluând solicitările mecanice generate de ciclul de funcționare al actuatorului.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
185654132
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
185654133
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
185654134
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
185654135
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
185654136
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
185654137
Material: PVDF
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 185654132
D: 20 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 185654133
D: 25 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 185654134
D: 32 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 185654135
D: 40 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 185654136
D: 50 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 185654137
D: 63 mm
Livrare în 24h
La Cerere / Buc.
