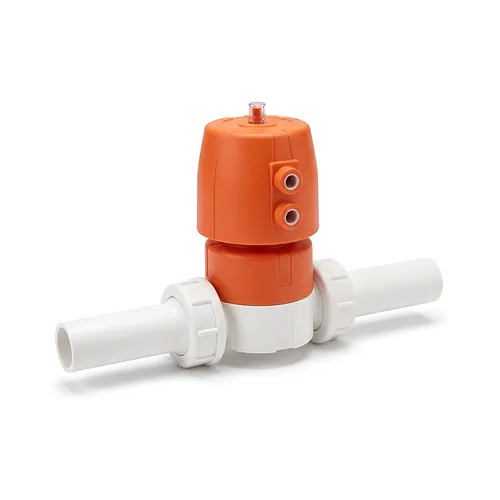

Robinet cu membrană SYGEF Plus DIASTAR Ten FC d20-63
Robinetul cu membrană Georg Fischer SYGEF Plus DIASTAR Ten FC este un robinet pneumatic de reglare și izolare, proiectat pentru procese industriale de înaltă puritate, distribuția apei ultrapure și dozarea substanțelor chimice agresive. Destinat sistemelor de conducte din industria microelectronică, a semiconductorilor și farmaceutică, acest robinet cu simplă acțiune, normal închis (FC), întrerupe automat debitul la pierderea presiunii de comandă. Fabricat din PVDF-HP virgin, robinetul garantează rezistență chimică și etanșeitate sigură pe un interval termic de la -20 la 140 grade C.
Caracteristici tehnice
Robinetul prezintă o geometrie internă liniară optimizată, asigurând coeficienți de debit ridicați și pierderi minime de sarcină în rețea. Servomotorul pneumatic cu simplă acțiune oferă o închidere automată de siguranță, iar racordul de aer de comandă se poate roti în trepte de 90 grade pentru a simplifica montajul tubulaturii în module compacte.
- Funcționare și acționare: Servomotor pneumatic cu simplă acțiune, configurare normal închis (FC).
- Gamă dimensională: Racorduri olandeze cu capete lise metrice pentru diametre exterioare d20–d63 mm.
- Interval de temperatură: Temperatură de lucru admisibilă pentru fluid cuprinsă între -20 și 140 grade C.
- Caracteristici hidraulice: Profil interior optimizat care dublează debitul față de generațiile anterioare.
- Conexiune aer comprimat: Racord orientabil în pași de 90 grade pentru integrare flexibilă în tablouri.
Materiale și standarde
Toate componentele în contact cu fluidul sunt fabricate din polifluorură de viniliden de înaltă puritate (PVDF-HP), fără aditivi, plastifianți sau coloranți. Ansamblul de etanșare este compus dintr-o membrană din PTFE modificat, susținută mecanic de o pernă din elastomer EPDM pentru rezistență chimică și elasticitate superioară.
Fabricația și ambalarea au loc în camere curate certificate ISO 14644-1 Clasa 5 (Clasa 100). Piesele sunt supuse unei clătiri finale cu apă deionizată de 18 MOhm·cm, limitând levigarea metalelor, a ionilor și a carbonului organic total (TOC). Produsul respectă cerințele SEMI F57, ASME BPE, USP Clasa VI și reglementările FDA 21 CFR, fiind compatibil cu proceduri de igienizare cu apă fierbinte, agenți chimici și ozon.
Instalare și îmbinare
Racordurile olandeze integrate cu capete lise facilitează montajul rapid și decuplarea facilă fără dezasamblarea tronsoanelor adiacente de conductă. O piuliță centrală masivă înlocuiește asamblarea clasică cu șuruburi multiple a capacului, asigurând o distribuție uniformă a sarcinii de strângere pe membrană și permițând intervențiile de service direct pe poziție.
Capetele lise metrice sunt destinate tehnologiilor de sudură cap la cap prin radiație infraroșu fără contact (IR Plus) și sudură fără cordon interior (BCF Plus), conform normelor DVS 2207-6. Aceste procedee avansate de îmbinare previn formarea zonelor moarte, a bavurilor și a rugozităților interne, eliminând acumularea de particule sau depunerile microbiologice în circuitele de distribuție.
Robinetul cu membrană Georg Fischer SYGEF Plus DIASTAR Ten FC este un robinet pneumatic de reglare și izolare, proiectat pentru procese industriale de înaltă puritate, distribuția apei ultrapure și dozarea substanțelor chimice agresive. Destinat sistemelor de conducte din industria microelectronică, a semiconductorilor și farmaceutică, acest robinet cu simplă acțiune, normal închis (FC), întrerupe automat debitul la pierderea presiunii de comandă. Fabricat din PVDF-HP virgin, robinetul garantează rezistență chimică și etanșeitate sigură pe un interval termic de la -20 la 140 grade C.
Caracteristici tehnice
Robinetul prezintă o geometrie internă liniară optimizată, asigurând coeficienți de debit ridicați și pierderi minime de sarcină în rețea. Servomotorul pneumatic cu simplă acțiune oferă o închidere automată de siguranță, iar racordul de aer de comandă se poate roti în trepte de 90 grade pentru a simplifica montajul tubulaturii în module compacte.
- Funcționare și acționare: Servomotor pneumatic cu simplă acțiune, configurare normal închis (FC).
- Gamă dimensională: Racorduri olandeze cu capete lise metrice pentru diametre exterioare d20–d63 mm.
- Interval de temperatură: Temperatură de lucru admisibilă pentru fluid cuprinsă între -20 și 140 grade C.
- Caracteristici hidraulice: Profil interior optimizat care dublează debitul față de generațiile anterioare.
- Conexiune aer comprimat: Racord orientabil în pași de 90 grade pentru integrare flexibilă în tablouri.
Materiale și standarde
Toate componentele în contact cu fluidul sunt fabricate din polifluorură de viniliden de înaltă puritate (PVDF-HP), fără aditivi, plastifianți sau coloranți. Ansamblul de etanșare este compus dintr-o membrană din PTFE modificat, susținută mecanic de o pernă din elastomer EPDM pentru rezistență chimică și elasticitate superioară.
Fabricația și ambalarea au loc în camere curate certificate ISO 14644-1 Clasa 5 (Clasa 100). Piesele sunt supuse unei clătiri finale cu apă deionizată de 18 MOhm·cm, limitând levigarea metalelor, a ionilor și a carbonului organic total (TOC). Produsul respectă cerințele SEMI F57, ASME BPE, USP Clasa VI și reglementările FDA 21 CFR, fiind compatibil cu proceduri de igienizare cu apă fierbinte, agenți chimici și ozon.
Instalare și îmbinare
Racordurile olandeze integrate cu capete lise facilitează montajul rapid și decuplarea facilă fără dezasamblarea tronsoanelor adiacente de conductă. O piuliță centrală masivă înlocuiește asamblarea clasică cu șuruburi multiple a capacului, asigurând o distribuție uniformă a sarcinii de strângere pe membrană și permițând intervențiile de service direct pe poziție.
Capetele lise metrice sunt destinate tehnologiilor de sudură cap la cap prin radiație infraroșu fără contact (IR Plus) și sudură fără cordon interior (BCF Plus), conform normelor DVS 2207-6. Aceste procedee avansate de îmbinare previn formarea zonelor moarte, a bavurilor și a rugozităților interne, eliminând acumularea de particule sau depunerile microbiologice în circuitele de distribuție.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
20 mm
PN
10 Bar
|
180624132 |
Material: PVDF-HP
Garnitura: PTFE/EPDM
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
PN
10 Bar
|
180624133 |
Material: PVDF-HP
Garnitura: PTFE/EPDM
|
Buc. | 4.369,10 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
PN
10 Bar
|
180624134 |
Material: PVDF-HP
Garnitura: PTFE/EPDM
|
Buc. | 4.643,90 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
PN
10 Bar
|
180624135 |
Material: PVDF-HP
Garnitura: PTFE/EPDM
|
Buc. | 5.895,20 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
PN
10 Bar
|
180624136 |
Material: PVDF-HP
Garnitura: PTFE/EPDM
|
Buc. | 6.981,30 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
PN
6 Bar
|
180624137 |
Material: PVDF-HP
Garnitura: PTFE/EPDM
|
Buc. | 8.875,70 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
