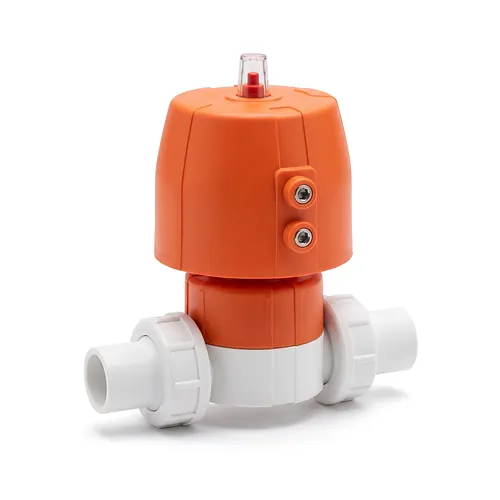

Robinet cu membrană DIASTAR Ten DA PVDF

Robinet cu membrană DIASTAR Ten DA PVDF

Material: PVDF-HP Garnitura: PTFE/EPDM PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Plus DIASTAR Ten DA asigură controlul precis al debitului și o închidere sigură pentru circuite tehnologice de înaltă puritate și fluide chimice agresive. Proiectat pentru camere curate și rețele industriale exigente, acest robinet cu acționare pneumatică cu dublu efect funcționează la presiuni de lucru de până la 10 bar și temperaturi cuprinse între -20 grade Celsius și 140 grade Celsius. Geometria internă optimizată reduce pierderile de presiune și elimină zonele moarte de stagnare.

Caracteristici tehnice

Robinetul este echipat cu un servomotor pneumatic cu dublu efect, alimentat cu aer comprimat atât pe cursa de deschidere, cât și pe cea de închidere. Acest mecanism pneumatic garantează timpi rapizi de manevră și o repetabilitate precisă a cursei, eliminând riscul uzurii sau pierderii elasticității specifice arcurilor metalice.

O piuliță centrală inovatoare înlocuiește prinderea tradițională cu patru șuruburi, realizând o compresie uniformă pe toată suprafața membranei și prevenind solicitările mecanice localizate pe corpul polimeric. Racordurile orientabile de alimentare pneumatică la intervale de 90 de grade permit poziționarea flexibilă a furtunurilor de comandă în spații înguste și panouri de proces.

Materiale și standarde

Corpul robinetului este injectat din polifluorură de viniliden de înaltă puritate (PVDF-HP) virgină în condiții conforme cu standardul de cameră curată ISO 14644-1. Membrana combină o suprafață de contact din PTFE cu un suport elastic din EPDM, asigurând o compatibilitate chimică excelentă și o etanșare ireproșabilă.

  • Material corp: polifluorură de viniliden de înaltă puritate virgină (PVDF-HP)
  • Configurație membrană: PTFE cu suport elastomeric din EPDM
  • Presiune nominală de lucru: 10 bar la 20 grade Celsius
  • Interval de temperatură admisibil: -20 grade Celsius până la 140 grade Celsius
  • Standarde de puritate și conformitate: SEMI F57, SEMI F40, ASME BPE, USP Clasa VI și FDA 21 CFR
  • Tip acționare: servomotor pneumatic cu dublu efect (DA)

Instalare și îmbinare

Prevăzut cu racorduri olandez și capete lise metrice, robinetul permite demontarea radială completă din traseu fără forțarea conductelor învecinate. Capetele netede sunt optimizate pentru procedeele de sudură cap la cap prin radiație infraroșu (IR Plus) și sudură fără bavură (BCF Plus), în conformitate cu normativul DVS 2207 Partea 6.

Aceste tehnologii de îmbinare realizează treceri interioare netede, prevenind depunerile de biofilm și acumularea bacteriilor. Materialul PVDF nu trebuie utilizat în contact direct cu baze anorganice puternice sau compuși incompatibili.

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Plus DIASTAR Ten DA asigură controlul precis al debitului și o închidere sigură pentru circuite tehnologice de înaltă puritate și fluide chimice agresive. Proiectat pentru camere curate și rețele industriale exigente, acest robinet cu acționare pneumatică cu dublu efect funcționează la presiuni de lucru de până la 10 bar și temperaturi cuprinse între -20 grade Celsius și 140 grade Celsius. Geometria internă optimizată reduce pierderile de presiune și elimină zonele moarte de stagnare.

Caracteristici tehnice

Robinetul este echipat cu un servomotor pneumatic cu dublu efect, alimentat cu aer comprimat atât pe cursa de deschidere, cât și pe cea de închidere. Acest mecanism pneumatic garantează timpi rapizi de manevră și o repetabilitate precisă a cursei, eliminând riscul uzurii sau pierderii elasticității specifice arcurilor metalice.

O piuliță centrală inovatoare înlocuiește prinderea tradițională cu patru șuruburi, realizând o compresie uniformă pe toată suprafața membranei și prevenind solicitările mecanice localizate pe corpul polimeric. Racordurile orientabile de alimentare pneumatică la intervale de 90 de grade permit poziționarea flexibilă a furtunurilor de comandă în spații înguste și panouri de proces.

Materiale și standarde

Corpul robinetului este injectat din polifluorură de viniliden de înaltă puritate (PVDF-HP) virgină în condiții conforme cu standardul de cameră curată ISO 14644-1. Membrana combină o suprafață de contact din PTFE cu un suport elastic din EPDM, asigurând o compatibilitate chimică excelentă și o etanșare ireproșabilă.

  • Material corp: polifluorură de viniliden de înaltă puritate virgină (PVDF-HP)
  • Configurație membrană: PTFE cu suport elastomeric din EPDM
  • Presiune nominală de lucru: 10 bar la 20 grade Celsius
  • Interval de temperatură admisibil: -20 grade Celsius până la 140 grade Celsius
  • Standarde de puritate și conformitate: SEMI F57, SEMI F40, ASME BPE, USP Clasa VI și FDA 21 CFR
  • Tip acționare: servomotor pneumatic cu dublu efect (DA)

Instalare și îmbinare

Prevăzut cu racorduri olandez și capete lise metrice, robinetul permite demontarea radială completă din traseu fără forțarea conductelor învecinate. Capetele netede sunt optimizate pentru procedeele de sudură cap la cap prin radiație infraroșu (IR Plus) și sudură fără bavură (BCF Plus), în conformitate cu normativul DVS 2207 Partea 6.

Aceste tehnologii de îmbinare realizează treceri interioare netede, prevenind depunerile de biofilm și acumularea bacteriilor. Materialul PVDF nu trebuie utilizat în contact direct cu baze anorganice puternice sau compuși incompatibili.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
180654132
Material: PVDF-HP
Garnitura: PTFE/EPDM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
180654133
Material: PVDF-HP
Garnitura: PTFE/EPDM
PN: 10 Bar
Buc. 3.635,84 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
180654134
Material: PVDF-HP
Garnitura: PTFE/EPDM
PN: 10 Bar
Buc. 3.598,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
180654135
Material: PVDF-HP
Garnitura: PTFE/EPDM
PN: 10 Bar
Buc. 4.413,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
180654136
Material: PVDF-HP
Garnitura: PTFE/EPDM
PN: 10 Bar
Buc. 5.405,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
180654137
Material: PVDF-HP
Garnitura: PTFE/EPDM
PN: 10 Bar
Buc. 7.561,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
