Robinet cu membrană DIASTAR Ten FC PP-H

  Fișă tehnică (PDF)

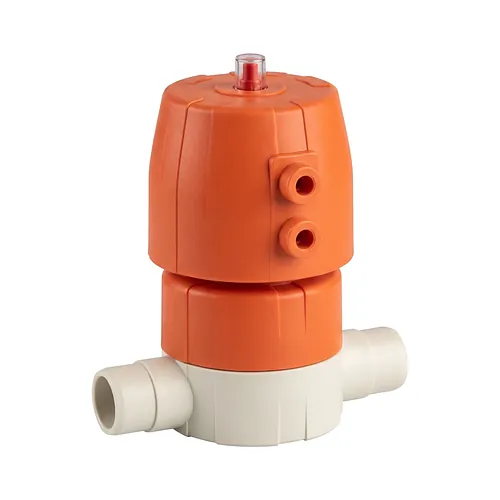

Robinetul cu membrană pneumatic Georg Fischer PROGEF Standard DIASTAR Ten FC este proiectat pentru izolarea automată sigură a fluidelor în instalații industriale. Acționat pneumatic cu funcție de siguranță normal închis (FC), acest robinet asigură oprirea etanșă a fluxului de acizi, baze și substanțe chimice agresive pentru dimensiuni între d20 mm și d63 mm. Prevăzut cu capete lise metrice pentru sudură prin polifuziune (lipire prin mufare), acesta oferă rezistență chimică excelentă și siguranță operațională pe termen lung.

Caracteristici tehnice

Robinetul DIASTAR Ten FC utilizează un actuator pneumatic cu simplă acțiune echipat cu arcuri mecanice interne precomprimate, asigurând închiderea imediată de siguranță la pierderea presiunii de comandă. Geometria internă optimizată a corpului dublează capacitatea de debit în comparație cu robinetele convenționale, diminuând substanțial căderea de presiune pe traseu.

• Mod de acționare: Pneumatic normal închis (FC) prin pachet de arcuri interne
• Presiune de lucru: Până la 10 bar la temperatura de referință a mediului ambiant
• Opțiuni membrană: EPDM de înaltă puritate sau configurație dublu strat PTFE/EPDM
• Indicator de poziție: Indicator optic integrat pentru monitorizare vizuală facilă
• Conexiune aer comandă: Porturi pneumatice orientabile în pași de 90 de grade pentru trasee flexibile
• Fixare carcasă: Piuliță olandeză centrală care elimină complet șuruburile metalice

Materiale și standarde

Fabricat integral din termoplastice industriale de înaltă calitate, corpul robinetului este realizat din polipropilenă homopolimer izotactică (PP-H) pentru a rezista reactivilor chimici agresivi. Carcasa actuatorului pneumatic este produsă din polipropilenă armată cu fibră de sticlă (PP-GF), conferind protecție superioară împotriva atmosferei corozive din uzinele chimice.

Proprietățile dimensionale și mecanice sunt conforme cu standardele EN ISO 16138 pentru robineți industriali cu membrană și EN ISO 15494 pentru sisteme de conducte din polipropilenă. Lungimea de montaj respectă standardul EN 558, garantând interschimbabilitate directă în proiecte inginerești internaționale. Îmbinarea centrală prin piuliță uniformizează solicitările pe garnitură și înlătură riscul coroziunii atmosferice asociate elementelor de asamblare metalice.

Instalare și îmbinare

Echipat cu capete lise metrice, robinetul se integrează în rețele de conducte PP-H prin lipire prin mufare (sudură prin polifuziune), formând îmbinări perfect omogene și etanșe. Racordurile orientabile pentru aer comprimat permit instalatorilor poziționarea facilă a tuburilor flexibile chiar și în spații restrânse, pe module tehnologice sau estacade de conducte.

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează robineți cu membrană PROGEF pentru stații de tratare a apei, instalații de dozare chimică și linii de fabricație continuă. Respectarea parametrilor de încălzire la sudura prin polifuziune previne tensiunile termice în corpul robinetului, asigurând o durată de viață extinsă fără intervenții dese de întreținere.
