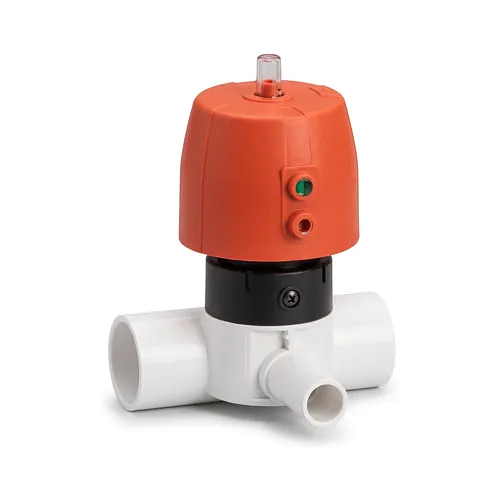

Robinet cu membrană PVDF DIASTAR Sixteen FC

Robinet cu membrană PVDF DIASTAR Sixteen FC

Material: PVDF-HP Garnitura: PTFE/EPDM SDR: 21

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Plus DIASTAR Sixteen FC este un echipament pneumatic de înaltă puritate, proiectat pentru distribuția fluidelor critice în industria semiconductorilor, aplicații farmaceutice și procese chimice agresive. Construit cu un corp din PVDF-HP virgin nepigmentat și un actuator pneumatic normal închis (FC) cu revenire prin arc, acest robinet garantează o izolare etanșă și un control fără contaminare la temperaturi de lucru de la -20 până la +140 de grade Celsius și presiuni de până la 16 bar la 20 de grade Celsius.

Caracteristici tehnice

Actuatorul pneumatic DIASTAR Sixteen FC utilizează un mecanism normal închis cu revenire prin arc pentru a garanta închiderea automată de siguranță la căderea presiunii de comandă. Geometria internă fără volum mort și pragul optimizat reduc căderile de presiune și dublează debitul în comparație cu robineții cu membrană convenționali.

O piuliță centrală robustă înlocuiește asamblările clasice cu șuruburi multiple pentru capac. Această configurație structurală distribuie uniform forța de strângere pe circumferința membranei din PTFE/EPDM, prevenind deformările mecanice și permițând mentenanța sau înlocuirea membranei direct pe traseu, fără demontarea corpului din conductă.

  • Material corp: PVDF-HP virgin, nepigmentat, de înaltă puritate
  • Mod acționare: pneumatică cu revenire prin arc, normal închis (FC)
  • Construcție membrană: compus dublu strat PTFE/EPDM
  • Presiune nominală de lucru: SDR 21, PN 16 la 20 de grade Celsius
  • Interval temperatură de lucru: de la -20 până la +140 de grade Celsius
  • Dimensiuni disponibile: capete lise metrice de la d20 până la d110 mm

Materiale și standarde

Fabricat din fluoropolimer virgin de înaltă puritate, acest robinet respectă cele mai stricte cerințe de curățenie din microelectronică și științele vieții. Matricea polimerică rezistă la acizi anorganici concentrați, oxidanți puternici, halogeni și soluții chimice de curățare, prevenind levigarea ionilor și contaminarea organică.

Fiecare componentă SYGEF Plus este curățată cu apă ultrapură de 18 megaohmi și ambalată în pungi duble în camere curate conform ISO 14644-1 clasa 5. Robinetul respectă cerințele SEMI F57 și IRDS pentru semiconductori, este conform cu FDA 21 CFR 177.2510 și USP 25 clasa VI pentru biocompatibilitate și întrunește clasificările ASME BPE, DIBt și FM 4910.

Instalare și îmbinare

Capetele lise metrice SDR21 permit integrarea directă, fără solicitări mecanice, în rețele industriale și sanitare din materiale termoplastice. Geometria standardizată a capetelor de sudură asigură o aliniere precisă pe echipamentele automate montate pe skiduri tehnologice sau trasee suspendate.

Capetele robinetului sunt certificate pentru sudură cap la cap cu infraroșu IR Plus conform DVS 2207-6, fără contact direct cu elementul încălzitor, precum și pentru tehnologia BCF Plus fără bavură interioară. Aceste metode avansate de îmbinare elimină zonele moarte și pragurile de depunere, menținând un profil hidraulic curat, esențial pentru circuitele farmaceutice și apa ultrapură.

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Plus DIASTAR Sixteen FC este un echipament pneumatic de înaltă puritate, proiectat pentru distribuția fluidelor critice în industria semiconductorilor, aplicații farmaceutice și procese chimice agresive. Construit cu un corp din PVDF-HP virgin nepigmentat și un actuator pneumatic normal închis (FC) cu revenire prin arc, acest robinet garantează o izolare etanșă și un control fără contaminare la temperaturi de lucru de la -20 până la +140 de grade Celsius și presiuni de până la 16 bar la 20 de grade Celsius.

Caracteristici tehnice

Actuatorul pneumatic DIASTAR Sixteen FC utilizează un mecanism normal închis cu revenire prin arc pentru a garanta închiderea automată de siguranță la căderea presiunii de comandă. Geometria internă fără volum mort și pragul optimizat reduc căderile de presiune și dublează debitul în comparație cu robineții cu membrană convenționali.

O piuliță centrală robustă înlocuiește asamblările clasice cu șuruburi multiple pentru capac. Această configurație structurală distribuie uniform forța de strângere pe circumferința membranei din PTFE/EPDM, prevenind deformările mecanice și permițând mentenanța sau înlocuirea membranei direct pe traseu, fără demontarea corpului din conductă.

  • Material corp: PVDF-HP virgin, nepigmentat, de înaltă puritate
  • Mod acționare: pneumatică cu revenire prin arc, normal închis (FC)
  • Construcție membrană: compus dublu strat PTFE/EPDM
  • Presiune nominală de lucru: SDR 21, PN 16 la 20 de grade Celsius
  • Interval temperatură de lucru: de la -20 până la +140 de grade Celsius
  • Dimensiuni disponibile: capete lise metrice de la d20 până la d110 mm

Materiale și standarde

Fabricat din fluoropolimer virgin de înaltă puritate, acest robinet respectă cele mai stricte cerințe de curățenie din microelectronică și științele vieții. Matricea polimerică rezistă la acizi anorganici concentrați, oxidanți puternici, halogeni și soluții chimice de curățare, prevenind levigarea ionilor și contaminarea organică.

Fiecare componentă SYGEF Plus este curățată cu apă ultrapură de 18 megaohmi și ambalată în pungi duble în camere curate conform ISO 14644-1 clasa 5. Robinetul respectă cerințele SEMI F57 și IRDS pentru semiconductori, este conform cu FDA 21 CFR 177.2510 și USP 25 clasa VI pentru biocompatibilitate și întrunește clasificările ASME BPE, DIBt și FM 4910.

Instalare și îmbinare

Capetele lise metrice SDR21 permit integrarea directă, fără solicitări mecanice, în rețele industriale și sanitare din materiale termoplastice. Geometria standardizată a capetelor de sudură asigură o aliniere precisă pe echipamentele automate montate pe skiduri tehnologice sau trasee suspendate.

Capetele robinetului sunt certificate pentru sudură cap la cap cu infraroșu IR Plus conform DVS 2207-6, fără contact direct cu elementul încălzitor, precum și pentru tehnologia BCF Plus fără bavură interioară. Aceste metode avansate de îmbinare elimină zonele moarte și pragurile de depunere, menținând un profil hidraulic curat, esențial pentru circuitele farmaceutice și apa ultrapură.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
D 20 mm
PN 16 Bar
180639301
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 6.585,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
D 20 mm
PN 16 Bar
180639303
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 6.502,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
D 25 mm
PN 16 Bar
180639304
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 6.755,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
D 20 mm
PN 16 Bar
180639307
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 6.709,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
D 25 mm
PN 16 Bar
180639308
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 6.833,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
D 32 mm
PN 16 Bar
180639309
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 6.755,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
D 20 mm
PN 16 Bar
180639312
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 8.393,04 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
D 25 mm
PN 16 Bar
180639313
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 6.668,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
D 32 mm
PN 16 Bar
180639314
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 7.125,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
D 40 mm
PN 16 Bar
180639315
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 7.326,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
D 20 mm
PN 16 Bar
180639318
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 7.973,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
D 25 mm
PN 16 Bar
180639319
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 8.575,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
D 25 mm
PN 16 Bar
180639320
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 8.667,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
D 40 mm
PN 10 Bar
180639321
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 10.517,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
D 50 mm
PN 10 Bar
180639322
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 11.383,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
D 20 mm
PN 16 Bar
180639325
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 8.828,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
D 25 mm
PN 16 Bar
180639326
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 9.239,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
D 32 mm
PN 16 Bar
180639327
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 9.489,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
D 40 mm
PN 16 Bar
180639328
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 14.204,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
D 50 mm
PN 16 Bar
180639329
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 14.544,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
D 63 mm
PN 16 Bar
180639330
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 14.615,44 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
D 20 mm
PN 16 Bar
180639341
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 12.823,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
D 25 mm
PN 16 Bar
180639342
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 13.773,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
D 32 mm
PN 16 Bar
180639343
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 13.190,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
D 50 mm
PN 10 Bar
180639345
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 16.613,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
D 63 mm
PN 10 Bar
180639346
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 19.550,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
D 20 mm
PN 16 Bar
180639351
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 13.094,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
D 25 mm
PN 16 Bar
180639352
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 14.505,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
D 32 mm
PN 16 Bar
180639353
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 14.772,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
D 50 mm
PN 10 Bar
180639355
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 18.187,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
D 63 mm
PN 10 Bar
180639356
Material: PVDF-HP
Garnitura: PTFE/EPDM
SDR: 21
Buc. 22.359,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 180639301
D: 20 mm
D: 20 mm
PN: 16 Bar
Livrare în 24h
6.585,80 RON / Buc.
Cod produs: 180639303
D: 25 mm
D: 20 mm
PN: 16 Bar
Livrare în 24h
6.502,00 RON / Buc.
Cod produs: 180639304
D: 25 mm
D: 25 mm
PN: 16 Bar
Livrare în 24h
6.755,41 RON / Buc.
Cod produs: 180639307
D: 32 mm
D: 20 mm
PN: 16 Bar
Livrare în 24h
6.709,20 RON / Buc.
Cod produs: 180639308
D: 32 mm
D: 25 mm
PN: 16 Bar
Livrare în 24h
6.833,25 RON / Buc.
Cod produs: 180639309
D: 32 mm
D: 32 mm
PN: 16 Bar
Livrare în 24h
6.755,41 RON / Buc.
Cod produs: 180639312
D: 40 mm
D: 20 mm
PN: 16 Bar
Livrare în 24h
8.393,04 RON / Buc.
Cod produs: 180639313
D: 40 mm
D: 25 mm
PN: 16 Bar
Livrare în 24h
6.668,70 RON / Buc.
Cod produs: 180639314
D: 40 mm
D: 32 mm
PN: 16 Bar
Livrare în 24h
7.125,45 RON / Buc.
Cod produs: 180639315
D: 40 mm
D: 40 mm
PN: 16 Bar
Livrare în 24h
7.326,40 RON / Buc.
Cod produs: 180639318
D: 50 mm
D: 20 mm
PN: 16 Bar
Livrare în 24h
7.973,95 RON / Buc.
Cod produs: 180639319
D: 50 mm
D: 25 mm
PN: 16 Bar
Livrare în 24h
8.575,25 RON / Buc.
Cod produs: 180639320
D: 50 mm
D: 25 mm
PN: 16 Bar
Livrare în 24h
8.667,90 RON / Buc.
Cod produs: 180639321
D: 50 mm
D: 40 mm
PN: 10 Bar
Livrare în 24h
10.517,25 RON / Buc.
Cod produs: 180639322
D: 50 mm
D: 50 mm
PN: 10 Bar
Livrare în 24h
11.383,90 RON / Buc.
Cod produs: 180639325
D: 63 mm
D: 20 mm
PN: 16 Bar
Livrare în 24h
8.828,20 RON / Buc.
Cod produs: 180639326
D: 63 mm
D: 25 mm
PN: 16 Bar
Livrare în 24h
9.239,50 RON / Buc.
Cod produs: 180639327
D: 63 mm
D: 32 mm
PN: 16 Bar
Livrare în 24h
9.489,10 RON / Buc.
Cod produs: 180639328
D: 63 mm
D: 40 mm
PN: 16 Bar
Livrare în 24h
14.204,40 RON / Buc.
Cod produs: 180639329
D: 63 mm
D: 50 mm
PN: 16 Bar
Livrare în 24h
14.544,05 RON / Buc.
Cod produs: 180639330
D: 63 mm
D: 63 mm
PN: 16 Bar
Livrare în 24h
14.615,44 RON / Buc.
Cod produs: 180639341
D: 90 mm
D: 20 mm
PN: 16 Bar
Livrare în 24h
12.823,35 RON / Buc.
Cod produs: 180639342
D: 90 mm
D: 25 mm
PN: 16 Bar
Livrare în 24h
13.773,10 RON / Buc.
Cod produs: 180639343
D: 90 mm
D: 32 mm
PN: 16 Bar
Livrare în 24h
13.190,65 RON / Buc.
Cod produs: 180639345
D: 90 mm
D: 50 mm
PN: 10 Bar
Livrare în 24h
16.613,25 RON / Buc.
Cod produs: 180639346
D: 90 mm
D: 63 mm
PN: 10 Bar
Livrare în 24h
19.550,85 RON / Buc.
Cod produs: 180639351
D: 110 mm
D: 20 mm
PN: 16 Bar
Livrare în 24h
13.094,75 RON / Buc.
Cod produs: 180639352
D: 110 mm
D: 25 mm
PN: 16 Bar
Livrare în 24h
14.505,10 RON / Buc.
Cod produs: 180639353
D: 110 mm
D: 32 mm
PN: 16 Bar
Livrare în 24h
14.772,60 RON / Buc.
Cod produs: 180639355
D: 110 mm
D: 50 mm
PN: 10 Bar
Livrare în 24h
18.187,50 RON / Buc.
Cod produs: 180639356
D: 110 mm
D: 63 mm
PN: 10 Bar
Livrare în 24h
22.359,20 RON / Buc.
