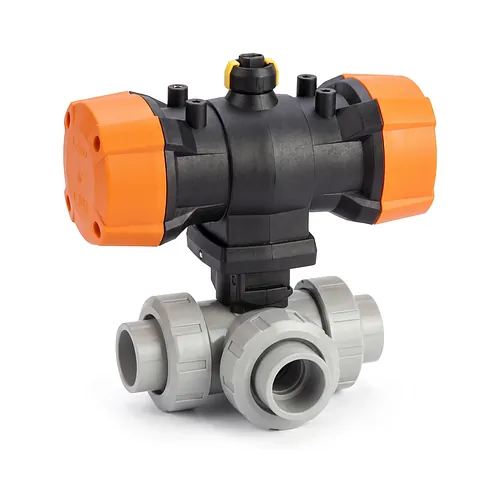

Robinet cu bilă 3 căi 543 Pro P PVC-C, Mixare/Distribuție, 10 bar
Robinetul cu bilă cu 3 căi Georg Fischer tip 543 Pro P din PVC-C este un ansamblu automatizat industrial proiectat pentru operațiuni de mixare și distribuție a fluidelor în rețele de conducte tehnologice. Echipamentul funcționează la o presiune nominală de 10 bar și asigură îmbinarea prin lipire prin mufare metrică, fiind prevăzut cu un actuator pneumatic cu revenire cu arc pentru închidere de siguranță. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează acești robineți industriali către uzine chimice și instalații tehnologice din întreaga Europă.
Caracteristici tehnice
Ansamblul integrează un actuator pneumatic cu simplă acțiune care asigură o rotație precisă la 90 grade în condiții industriale solicitante. Mecanismul pneumatic necesită o presiune de aer de comandă de 5,6 bar pentru a manevra robinetul și pentru a garanta închiderea automată de siguranță prin pachetul de arcuri interne.
- Presiune de lucru: Rezistență nominală de 10 bar la temperatura de referință de 20 grade Celsius.
- Tip acționare: Actuator pneumatic cu simplă acțiune în configurație normal închis (FC, Fail Safe to Close).
- Presiune de comandă: Alimentare pneumatică optimă la 5,6 bar.
- Timp de manevră: Cursă rapidă completă la 90 grade executată într-un interval de 1–2 secunde.
- Interfață accesorii: Montaj standardizat NAMUR conform VDI/VDE 3845 pentru electrovalve pilot.
- Monitorizare: Indicator optic integrat pentru verificarea vizuală imediată a poziției pe teren.
Materiale și standarde
Corpul robinetului este fabricat din policlorură de vinil clorurată (PVC-C) în nuanță gri agat RAL 7038, oferind stabilitate mecanică excelentă și rezistență la temperaturi de lucru de până la 80 grade Celsius sub presiune. Zona de etanșare cuprinde scaune de bilă din PTFE completate cu garnituri elastice de susținere din EPDM sau FKM, asigurând compatibilitate chimică ridicată cu acizi agresivi, baze și soluții saline.
Carcasa actuatorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF), conferind rezistență superioară la coroziune atmosferică externă. Îmbinarea prin lipire prin mufare respectă standardele metrice ISO 727 și ISO 15493, iar inserțiile filetate din oțel inoxidabil permit fixarea sigură pe console fără transfer de solicitări mecanice în conducte. Cota Z identică asigură înlocuirea directă fără modificări a modelelor anterioare din seriile 543 și 285–288.
Aplicații
Acest robinet automatizat cu 3 căi este optim pentru circuite de dozare chimică, amestec de reactivi și deviere a fluxurilor la temperaturi ridicate. Se utilizează frecvent în industria chimică de proces, tratarea apelor uzate industriale, instalații de demineralizare, băi de galvanizare și linii de fabricație pentru microelectronică unde sunt necesare fiabilitatea și automatizarea deplină a transferului de fluide.
Robinetul cu bilă cu 3 căi Georg Fischer tip 543 Pro P din PVC-C este un ansamblu automatizat industrial proiectat pentru operațiuni de mixare și distribuție a fluidelor în rețele de conducte tehnologice. Echipamentul funcționează la o presiune nominală de 10 bar și asigură îmbinarea prin lipire prin mufare metrică, fiind prevăzut cu un actuator pneumatic cu revenire cu arc pentru închidere de siguranță. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează acești robineți industriali către uzine chimice și instalații tehnologice din întreaga Europă.
Caracteristici tehnice
Ansamblul integrează un actuator pneumatic cu simplă acțiune care asigură o rotație precisă la 90 grade în condiții industriale solicitante. Mecanismul pneumatic necesită o presiune de aer de comandă de 5,6 bar pentru a manevra robinetul și pentru a garanta închiderea automată de siguranță prin pachetul de arcuri interne.
- Presiune de lucru: Rezistență nominală de 10 bar la temperatura de referință de 20 grade Celsius.
- Tip acționare: Actuator pneumatic cu simplă acțiune în configurație normal închis (FC, Fail Safe to Close).
- Presiune de comandă: Alimentare pneumatică optimă la 5,6 bar.
- Timp de manevră: Cursă rapidă completă la 90 grade executată într-un interval de 1–2 secunde.
- Interfață accesorii: Montaj standardizat NAMUR conform VDI/VDE 3845 pentru electrovalve pilot.
- Monitorizare: Indicator optic integrat pentru verificarea vizuală imediată a poziției pe teren.
Materiale și standarde
Corpul robinetului este fabricat din policlorură de vinil clorurată (PVC-C) în nuanță gri agat RAL 7038, oferind stabilitate mecanică excelentă și rezistență la temperaturi de lucru de până la 80 grade Celsius sub presiune. Zona de etanșare cuprinde scaune de bilă din PTFE completate cu garnituri elastice de susținere din EPDM sau FKM, asigurând compatibilitate chimică ridicată cu acizi agresivi, baze și soluții saline.
Carcasa actuatorului este realizată din polipropilenă armată cu fibră de sticlă (PP-GF), conferind rezistență superioară la coroziune atmosferică externă. Îmbinarea prin lipire prin mufare respectă standardele metrice ISO 727 și ISO 15493, iar inserțiile filetate din oțel inoxidabil permit fixarea sigură pe console fără transfer de solicitări mecanice în conducte. Cota Z identică asigură înlocuirea directă fără modificări a modelelor anterioare din seriile 543 și 285–288.
Aplicații
Acest robinet automatizat cu 3 căi este optim pentru circuite de dozare chimică, amestec de reactivi și deviere a fluxurilor la temperaturi ridicate. Se utilizează frecvent în industria chimică de proces, tratarea apelor uzate industriale, instalații de demineralizare, băi de galvanizare și linii de fabricație pentru microelectronică unde sunt necesare fiabilitatea și automatizarea deplină a transferului de fluide.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
Garnitura
EPDM
|
199295142 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
16 mm
Garnitura
FKM
|
199295152 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
EPDM
|
199295143 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
FKM
|
199295153 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
EPDM
|
199295144 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
FKM
|
199295154 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
EPDM
|
199295145 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
FKM
|
199295155 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
EPDM
|
199295146 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
FKM
|
199295156 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
EPDM
|
199295147 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
FKM
|
199295157 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
EPDM
|
199295148 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
FKM
|
199295158 |
Material: PVC-C
PN: 10 Bar
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
