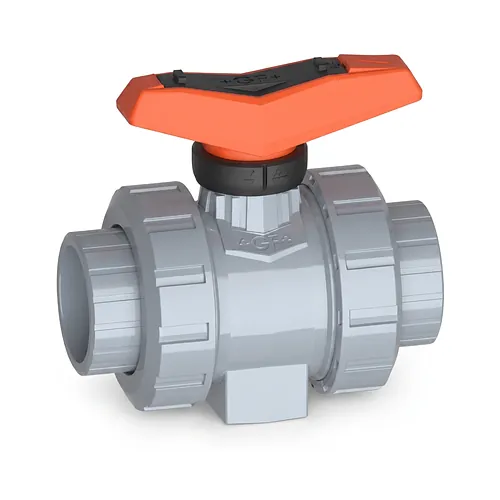

Robinet cu bilă ABS tip 546 Pro PN10 d75-d110 ISO

  Fișă tehnică (PDF)

Robinetul cu bilă ABS tip 546 Pro de la Georg Fischer asigură secționarea fiabilă și reglarea precisă a debitului în circuite de răcire, rețele de apă răcită, instalații marine și sisteme industriale de tratare a apei. Fabricat conform standardelor metrice ISO, acest robinet cu dublu racord olandez este proiectat pentru o presiune nominală de lucru PN10 (10 bar la 20 de grade Celsius) pe gama de dimensiuni de la d75 (DN65) până la d110 (DN100). Produsul îmbină rezistența chimică optimă pentru fluide neutre și agent de răcire cu tenacitatea mecanică remarcabilă proprie materialului termoplastic ABS.

Construcția robustă cu corp din ABS, scaun de bilă din PTFE cu frecare redusă și garnituri elastice din EPDM garantează o închidere etanșă și cupluri reduse de manevrare. Corpul integrează bucșe filetate din oțel inoxidabil la bază, permițând fixarea rigidă pe console de susținere fără a transmite solicitări mecanice din conducte către ansamblul intern. Pentru intervenții rapide și mentenanță facilă, seria 546 Pro păstrează identice cotele de montaj Z, piulițele olandeze și capetele de îmbinare cu generația anterioară tip 546, facilitând înlocuirea directă în rețelele existente.

Livrat standard cu manetă ergonomică blocabilă pentru prevenirea acționărilor neautorizate în instalații tehnologice, robinetul este complet modular. Structura superioară permite adaptarea facilă pentru automatizare cu servomotoare electrice sau actuatoare pneumatice, precum și completarea cu module de semnalizare a poziției ori manete cu revenire automată prin arc.

• Material corp: ABS industrial (Acrilonitril Butadien Stiren)
• Presiune nominală: PN10 (10 bar la temperatura de 20 de grade Celsius)
• Tip îmbinare: mufe ISO pentru lipire cu solvent ABS și dublu racord olandez
• Dimensiuni disponibile: d75 (DN65), d90 (DN80) și d110 (DN100)
• Sistem de etanșare: scaun din PTFE pentru bilă și garnituri rezistente din EPDM
• Performanțe hidraulice: valori de debit Kv de la 5000 l/min (d75) până la 11000 l/min (d110)
• Fixare pe poziție: inserții filetate integrate din oțel inoxidabil pentru montaj rigid
• Compatibilitate retroactivă: preia aceleași dimensiuni de instalare Z ca prima generație tip 546
