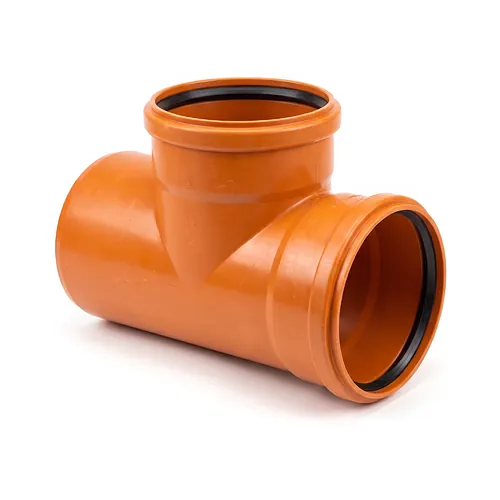

Ramificație PVC-KG 87 grade SN4 KGEA d110-500 mm

Ramificație PVC-KG 87 grade SN4 KGEA d110-500 mm

Material: PVC-KG Garnitura: EPDM SN: 4

  Fișă tehnică (PDF)

Ramificația PVC-KG la 87 grade SN4 KGEA este o piesă injectată din policlorură de vinil neplastifiată (PVC-U), destinată racordării conductelor laterale în rețele exterioare îngropate de canalizare menajeră gravitațională și ape pluviale. Proiectat pentru instalatori și constructori de infrastructură edilitară, acest fiting asigură îmbinări perpendiculare fiabile, protejând integritatea structurală și menținând curgerea laminară în afara amprentei clădirilor.

Caracteristici tehnice

Această ramificație la 87 grade realizează conectarea eficientă a colectoarelor secundare în conducta principală din rețelele de canalizare gravitațională. Geometria internă ghidează debitul de descărcare pentru a reduce la minimum turbulențele hidraulice, depunerile de solide și riscul de colmatare.

  • Rigiditate inelară nominală: Clasa SN4 (rigiditate inelară ≥ 4 kN/m², SDR 41) pentru instalare îngropată în zone cu trafic carosabil mediu.
  • Performanță hidraulică: Rugozitate interioară absolută k < 0.01 mm și coeficient Manning n = 0.01 s/m¹⁄³ pentru menținerea vitezei maxime de curgere.
  • Temperaturi de funcționare: Regim continuu de până la 60°C pentru diametre mici și 40°C pentru diametre nominale mari, cu vârfuri pe termen scurt de până la 60°C.
  • Rezistență chimică: Comportament inert pe un interval larg de pH între 2 și 12, rezistând la ape uzate menajere, efluenți industriali și soluri agresive.
  • Geometrie de îmbinare: Unghi de ramificare de 87 grade, configurat cu mufe prevăzute cu profil de etanșare și capăt lis șanfrenat.

Materiale și standarde

Fitingul este produs din compus rigid din policlorură de vinil neplastifiată (PVC-U), oferind o rezistență mecanică ridicată, durabilitate chimică și stabilitate dimensională. Garniturile profilate din cauciuc sintetic mențin etanșeitatea completă a sistemului pe întreaga durată de exploatare.

Produsul este conform cu standardul SR EN 1401-1 pentru sisteme de conducte din materiale plastice destinate canalizărilor îngropate fără presiune, având codul de aplicare U pentru montaj la distanță mai mare de un metru în afara clădirilor. Garniturile elastomerice din EPDM respectă cerințele EN 681-1 pentru etanșări utilizate în rețele de apă și drenaj, prevenind exfiltrarea efluenților și infiltrarea apelor freatice. Culoarea exterioară este portocaliu-cărămiziu RAL 8023, permițând identificarea vizuală imediată în șanț și în timpul inspecțiilor tehnice.

Instalare și îmbinare

Îmbinarea se realizează prin mufare rapidă, utilizând mufe profilate prevăzute din fabricație cu garnituri elastomerice EPDM. Configurația îmbinării elastice preia dilatările termice liniare și tasările inerente de teren fără pierderea etanșeității hidrostatice.

Pregătirea tranșeei, patul de pozare și compactarea umpluturii trebuie executate conform standardului SR EN 1610 pentru montarea și testarea conductelor de canalizare. Înainte de asamblare, capătul lis și mufa trebuie curățate riguros, poziția garniturii EPDM trebuie verificată, iar pe șanfren se aplică un lubrifiant adecvat pentru tubulatură din PVC. Realizarea unui pat de pozare uniform permite clasei de rigiditate SN4 să preia optim încărcările de terasament și sarcinile generate de traficul de suprafață.

  Fișă tehnică (PDF)

Ramificația PVC-KG la 87 grade SN4 KGEA este o piesă injectată din policlorură de vinil neplastifiată (PVC-U), destinată racordării conductelor laterale în rețele exterioare îngropate de canalizare menajeră gravitațională și ape pluviale. Proiectat pentru instalatori și constructori de infrastructură edilitară, acest fiting asigură îmbinări perpendiculare fiabile, protejând integritatea structurală și menținând curgerea laminară în afara amprentei clădirilor.

Caracteristici tehnice

Această ramificație la 87 grade realizează conectarea eficientă a colectoarelor secundare în conducta principală din rețelele de canalizare gravitațională. Geometria internă ghidează debitul de descărcare pentru a reduce la minimum turbulențele hidraulice, depunerile de solide și riscul de colmatare.

  • Rigiditate inelară nominală: Clasa SN4 (rigiditate inelară ≥ 4 kN/m², SDR 41) pentru instalare îngropată în zone cu trafic carosabil mediu.
  • Performanță hidraulică: Rugozitate interioară absolută k < 0.01 mm și coeficient Manning n = 0.01 s/m¹⁄³ pentru menținerea vitezei maxime de curgere.
  • Temperaturi de funcționare: Regim continuu de până la 60°C pentru diametre mici și 40°C pentru diametre nominale mari, cu vârfuri pe termen scurt de până la 60°C.
  • Rezistență chimică: Comportament inert pe un interval larg de pH între 2 și 12, rezistând la ape uzate menajere, efluenți industriali și soluri agresive.
  • Geometrie de îmbinare: Unghi de ramificare de 87 grade, configurat cu mufe prevăzute cu profil de etanșare și capăt lis șanfrenat.

Materiale și standarde

Fitingul este produs din compus rigid din policlorură de vinil neplastifiată (PVC-U), oferind o rezistență mecanică ridicată, durabilitate chimică și stabilitate dimensională. Garniturile profilate din cauciuc sintetic mențin etanșeitatea completă a sistemului pe întreaga durată de exploatare.

Produsul este conform cu standardul SR EN 1401-1 pentru sisteme de conducte din materiale plastice destinate canalizărilor îngropate fără presiune, având codul de aplicare U pentru montaj la distanță mai mare de un metru în afara clădirilor. Garniturile elastomerice din EPDM respectă cerințele EN 681-1 pentru etanșări utilizate în rețele de apă și drenaj, prevenind exfiltrarea efluenților și infiltrarea apelor freatice. Culoarea exterioară este portocaliu-cărămiziu RAL 8023, permițând identificarea vizuală imediată în șanț și în timpul inspecțiilor tehnice.

Instalare și îmbinare

Îmbinarea se realizează prin mufare rapidă, utilizând mufe profilate prevăzute din fabricație cu garnituri elastomerice EPDM. Configurația îmbinării elastice preia dilatările termice liniare și tasările inerente de teren fără pierderea etanșeității hidrostatice.

Pregătirea tranșeei, patul de pozare și compactarea umpluturii trebuie executate conform standardului SR EN 1610 pentru montarea și testarea conductelor de canalizare. Înainte de asamblare, capătul lis și mufa trebuie curățate riguros, poziția garniturii EPDM trebuie verificată, iar pe șanfren se aplică un lubrifiant adecvat pentru tubulatură din PVC. Realizarea unui pat de pozare uniform permite clasei de rigiditate SN4 să preia optim încărcările de terasament și sarcinile generate de traficul de suprafață.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 110/110
FVE0253
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125/110
FVE0136
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125/125
FVE0160
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160/110
FVE0060
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160/125
FVE0178
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160/160
FVE0044
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200/110
FVE0022
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200/125
FVE0175
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200/160
FVE0089
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200/200
FVE0024
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250/110
FVE0179
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250/125
FVE0226
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250/160
FVE0026
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250/200
FVE0093
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
FVE0071
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315/110
FVE0101
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315/125
FVE0232
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315/160
FVE0170
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315/200
FVE0083
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315/250
FVE0193
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315/315
FVE0067
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400/110
FVE0296
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400/160
FVI0051
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400/200
FVI0036
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400/250
FVE0334
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400/315
FVI0222
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400/400
FVE0244
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500/160
FVE0208
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500/200
FVI0053
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500/250
FVE0316
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500/315
FVI0221
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500/400
FVE0317
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500/500
FVI0211
Material: PVC-KG
Garnitura: EPDM
SN: 4
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
