Ramificatie Y Fonta Zn

  Fișă tehnică (PDF)

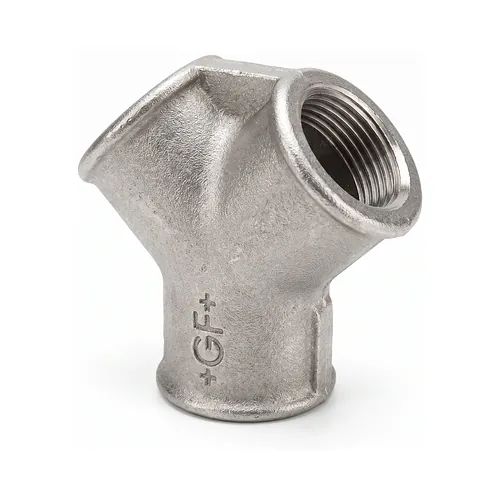

Piesa Y din fontă maleabilă Georg Fischer (figura de catalog 220) este un fiting filetat de distribuție, conceput pentru divizarea sau îmbinarea fluxurilor de fluide și gaze la unghiuri simetrice de 45 de grade în rețele industriale, utilitare și instalații termomecanice. Fabricată din fontă maleabilă albă decarburată de calitate superioară (tip EN-GJMW-400-5), piesa asigură o tenacitate structurală remarcabilă, o rezistență mecanică ridicată și o capacitate superioară de absorbție a vibrațiilor operaționale. Prevăzut cu trei racorduri cu filet interior cilindric Rp executate conform normelor EN 10226-1 și ISO 7-1, fitingul garantează etanșarea directă pe filet prin compresiune metalică la îmbinarea cu filete exterioare conice R, utilizând paste de etanșare sau bandă adecvată. Configurația geometrică divergentă la 45 de grade reduce turbulențele locale și pierderile de sarcină în comparație cu bifurcațiile clasice în teu la 90 de grade, optimizând dinamica fluidelor în circuite de încălzire, răcire, aer comprimat, transport de hidrocarburi lichide, fluide tehnologice și rețele de distribuție a gazelor combustibile. Produsul este disponibil în variantă neagră, acoperită cu peliculă protectoare temporară împotriva ruginii, sau în variantă zincată termic prin imersie, conformă cu exigențele igienice pentru rețelele de apă potabilă. Proiectat pentru o presiune maximă de funcționare de 25 bar la temperaturi cuprinse între minus 20 de grade Celsius și 120 de grade Celsius, respectiv până la 20 bar la 300 de grade Celsius, fitingul oferă o integritate excelentă sub variații termice și solicitări de presiune. Integrarea precisă a cotelor z Georg Fischer simplifică măsurătorile centrate, optimizează debitarea conductelor și permite prefabricarea eficientă a sistemelor de conducte.
