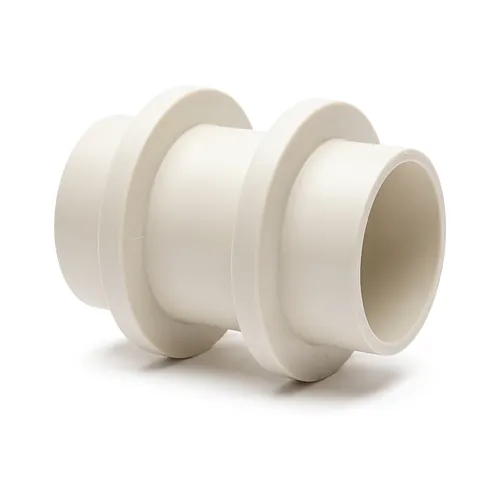

Fiting punct fix PROGEF PP-H SDR11 PN10

  Fișă tehnică (PDF)

Fitingurile de punct fix Georg Fischer PROGEF Standard PP-H sunt proiectate pentru a crea puncte de ancorare rigide în conductele industriale termoplastice, prevenind dilatarea și contracția termică necontrolată. Dimensionate pentru clasa de presiune SDR11 PN10 (10 bar pentru apă la 20 grade C), aceste fitinguri integrează gulere masive de sprijin care preiau sarcinile axiale ale conductei și le transferă în siguranță către structurile metalice de susținere, acoperind diametre de la d63 mm la d500 mm.

Caracteristici tehnice

Fitingul de punct fix PROGEF asigură o stabilitate structurală superioară și rezistență mecanică optimă pe traseele industriale solicitate. Fiecare piesă este calibrată pentru a suporta eforturile de împingere axială generate de ciclurile termice, menținând secțiunea liberă de curgere.

• Compoziție material: polipropilenă homopolimer cu nucleere beta (beta-PP-H), recunoscută pentru rezistența ridicată la impact și durabilitatea hidrostatică pe termen lung.
• Clasă de presiune nominală: SDR11 PN10 (10 bar pentru apă la 20 grade C), proiectată pentru o durată de viață utilă de 25 de ani.
• Guler de ancorare integrat: flanșă masivă de sprijin concepută pentru fixare fermă în structuri metalice și console rigide.
• Gamă dimensională: diametre exterioare metrice de la d63 mm până la d500 mm, conforme cu toleranțele standard de grosime a peretelui.
• Compatibilitate de îmbinare: capete alungite de sudură prelucrate pentru sudură cap la cap cu element încălzitor și sudură prin fuziune IR (infraroșu).

Aplicații

Fitingurile de punct fix sunt componente esențiale în rețelele industriale supuse variațiilor majore de temperatură care induc tensiuni termomecanice. Prin divizarea tronsoanelor rectilinii în segmente controlate de dilatare, acestea protejează echipamentele sensibile, robineții acționați, colierele de branșare, instrumentația de măsură și îmbinările cu flanșă liberă împotriva suprasolicitărilor mecanice în uzine chimice, stații de epurare și circuite industriale de proces.

Instalare și îmbinare

Îmbinarea se realizează prin sudură cap la cap cu element încălzitor sau prin fuziune cu radiație infraroșu (IR) fără contact, respectând cu strictețe normele DVS 2207. Capetele lise extinse permit prinderea stabilă în bacurile utilajului de sudură, generând cordoane omogene și rezistente care garantează etanșeitatea sistemului PROGEF. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama completă metrică PROGEF împreună cu asistență tehnică pentru ingineri și instalatori industriali.
