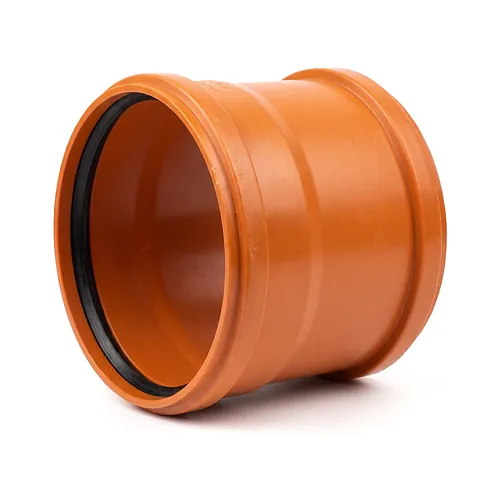

Mufă dublă PVC-KG cu opritor SN4

  Fișă tehnică (PDF)

Mufa dublă PVC-KG cu opritor SN4 este un fiting injectat din PVC-U destinat îmbinării tronsoanelor cu capăt drept în rețelele îngropate de canalizare menajeră și drenaj pluvial gravitațional montate în afara amprentei clădirilor. Proiectată cu un opritor interior central, piesa controlează cu precizie adâncimea de introducere a tuburilor din ambele direcții, prevenind pătrunderea asimetrică și garantând alinierea axială perfectă a traseului de conducte.

Caracteristici tehnice

Fitingul oferă o conexiune mecanică robustă, proiectată pentru regimuri de scurgere gravitațională sub sarcini de trafic rutier mediu. Profilul calibrat al mufelor menține etanșeitatea hidraulică chiar și în condiții de tasare a solului sau la deformări radiale admisibile ale tubulaturii.

• Rigiditate inelară nominală: clasa SN4 (minim 4 kN/m2, SDR 41)
• Cod zonă de aplicare: U (montaj la o distanță de peste 1 metru în afara clădirii)
• Rezistență chimică: fluid vehiculat stabil în intervalul de pH 2 până la 12
• Regim termic continuu: până la 60 grade C pentru DN 110–200 și 40 grade C pentru DN 250–315
• Rugozitate hidraulică: coeficient absolut k sub 0,01 mm (Manning n = 0,01 s/m1/3)
• Adâncime de pozare în șanț: recomandată între 0,8 m și 6,0 m

Materiale și standarde

Corpul mufei este fabricat din policlorură de vinil neplastifiată (PVC-U) de culoare portocaliu (RAL 8023), asigurând o rezistență mecanică ridicată împotriva presiunii solului și a solicitărilor mecanice exterioare. Etanșarea pe fiecare capăt este realizată cu garnituri profilate din cauciuc sintetic EPDM conforme cu EN 681-1, care blochează complet exfiltrația apelor uzate și infiltrația apelor freatice.

Produsul respectă cerințele standardelor SR EN 1401-1 și SR EN 13476-2 pentru sisteme de canalizare gravitațională exterioară îngropată, fiind inert la ape reziduale agresive, detergenți industriali și acizi prezenți în sol.

Instalare și îmbinare

Îmbinarea se realizează rapid prin mufare cu împingere peste capetele teșite ale conductelor, utilizând un lubrifiant de montaj adecvat aplicat pe buză și garnitură. Opritorul central interior împiedică glisarea asimetrică a piesei, facilitând o centrare exactă a îmbinării și prevenind formarea punctelor de retenție sau a depunerilor solide, în deplină conformitate cu normativul de pozare SR EN 1610.
