Mufă dublă PVC cu opritor SN8 D160-400mm

  Fișă tehnică (PDF)

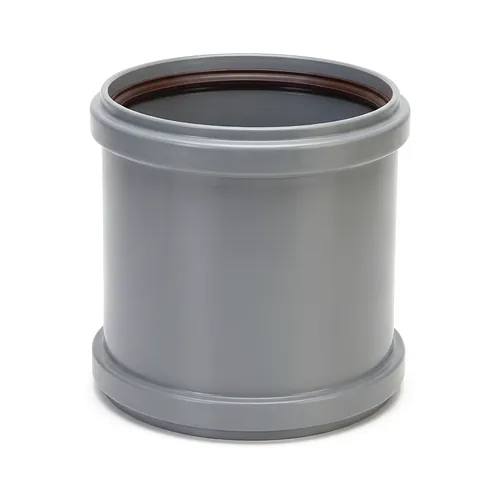

Mufa dublă PVC cu opritor SN8 SDR 34 este un fiting de îmbinare prin mufare proiectat pentru rețele exterioare de canalizare gravitațională și sisteme îngropate de drenaj al apelor pluviale. Fabricată din policlorură de vinil neplastifiată (PVC-U) prin injectare de înaltă precizie, această piesă oferă o stabilitate structurală ridicată având clasa de rigiditate inelară SN8 de 8 kN/m² pentru diametre exterioare cuprinse între 160 mm și 400 mm. Geometria simetrică integrează un opritor median interior ce garantează o adâncime egală de mufare și o aliniere axială impecabilă a capetelor de conductă.

Caracteristici tehnice

Această mufă este proiectată pentru rețele îngropate de canalizare fără presiune supuse unor solicitări statice și dinamice intense. Structura rigidă injectată suportă sarcinile traficului rutier greu și presiunile masivului de pământ la adâncimi de pozare de până la 6 metri.

• Material: Policlorură de vinil neplastifiată (PVC-U)
• Rigiditate inelară: Clasa SN8 (8 kN/m², SDR 34)
• Sistem de etanșare: Garnituri elastomerice din cauciuc EPDM cu buză în canale profilate
• Rezistență chimică: Inerție chimică ridicată pentru un domeniu de pH cuprins între 2 și 12
• Limite de temperatură: Curgere continuă de efluenți până la 40 de grade Celsius, cu vârfuri de scurtă durată de până la 60 de grade Celsius
• Tip conexiune: Mufă dublă simetrică pentru îmbinare prin împingere cu opritor median interior

Suprafața interioară a mufei prezintă un profil hidraulic neted ce reduce pierderile de sarcină și previne acumularea sedimentelor, a mâlului sau a crustelor. Garniturile din cauciuc sintetic EPDM montate în canelurile calibrate ale fiecărei mufe mențin etanșeitatea hidraulică pe termen lung, prevenind infiltrarea apelor freatice și exfiltrarea efluenților poluanți chiar și în cazul tasărilor de teren sau al deviațiilor unghiulare admisibile.

Aplicații

Concepută special pentru infrastructuri îngropate fără presiune, mufa SN8 deservește rețele de canalizare menajeră gravitațională, sisteme de drenaj pluvial și colectoare de ape uzate industriale în afara perimetrului clădirilor. Pereții săi solizi permit instalarea în șanțuri adânci și sub căi rutiere cu trafic intens.

Domeniile principale de utilizare cuprind colectoarele municipale de canalizare, rețelele rezidențiale de evacuare a apelor meteorice, sistemele de scurgere pentru drumuri și platforme industriale, precum și colectoarele agricole. Rezistența chimică remarcabilă a materialului PVC-U asigură funcționarea ireproșabilă în contact cu soluri corozive, ape freatice agresive și efluenți cu conținut de acizi, baze sau detergenți industriali.

Instalare și îmbinare

Îmbinarea se realizează mecanic prin introducere directă, fără a necesita adezivi sau scule speciale de sudură. Opritorul median interior acționează ca limitator mecanic pentru a garanta o adâncime simetrică și corectă de pătrundere a fiecărui capăt de țeavă lisă.

Capetele de conductă trebuie tăiate perpendicular la 90 de grade față de axa țevii, debavurate atent și teșite la un unghi de 15 grade înainte de montaj. Pe capătul de țeavă teșit și pe garnitura EPDM se aplică un strat uniform de lubrifiant compatibil pe bază de silicon. Țeava se introduce ferm în mufă până la atingerea opritorului median. Acest sistem de îmbinare permite preluarea dilatărilor termice și absoarbe microdeplasările cauzate de tasarea patului de pozare, menținând etanșeitatea pe întreaga durată de exploatare a rețelei.
