Filtru Y tip 305 PVC-C PN10

Filtru Y tip 305 PVC-C PN10

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

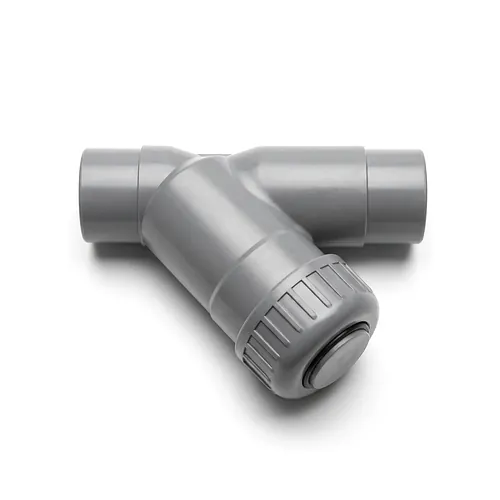

Filtrul Y tip 305 Georg Fischer din PVC-C este o armătură industrială proiectată pentru a proteja pompele, robineții și instrumentele de măsură împotriva impurităților mecanice și a suspensiilor solide. Fabricat din policlorură de vinil clorurată pentru rezistență termică și chimică superioară, acest filtru PN10 este destinat rețelelor tehnologice solicitante. Prevăzut cu capete lise metrice pentru lipire directă în sistemul de conducte, dispozitivul asigură o reținere mecanică eficientă a particulelor în industria chimică, tratarea apei și finisarea suprafețelor.

Caracteristici tehnice

Filtrul tip 305 utilizează o geometrie oblică înclinată care menține o curgere hidrodinamică optimă, dirijând impuritățile solide către un cartuș filtrant cilindric dedicat. Întreținerea periodică se realizează rapid datorită racordului olandez cu piuliță demontabilă, permițând extragerea și curățarea sitei fără a demonta corpul din rețea.

  • Presiune nominală de lucru: PN10 bar constantă pentru toată seria dimensională.
  • Gama dimensională: Capete lise de îmbinare metrică între d20 și d63 (DN15 până la DN50).
  • Lungime constructivă: Dimensiune constructivă standardizată conform normei EN 558.
  • Compatibilitate sită: Cartușe filtrante cilindrice din plastic tehnic sau sită din oțel inoxidabil AISI 316 (A4) cu perforație de 0,5 mm.
  • Etanșare: Garnituri din elastomer disponibile în variantele constructive EPDM sau FKM.

Materiale și standarde

Corpul filtrului și elementele filetate sunt injectate din PVC-C (gri agat RAL 7038), oferind stabilitate mecanică și rezistență termică net superioare policlorurii de vinil neplastifiate clasice. Garniturile de etanșare din EPDM sau FKM asigură compatibilitate chimică extinsă cu o gamă variată de fluide agresive.

Conformitatea dimensională respectă standardele EN 558 și EN ISO 15493, garantând interschimbabilitatea dimensională și rezistența la acizi, baze și soluții saline la temperaturi ridicate. Coșul filtrant opțional din oțel inoxidabil AISI 316 conferă o excelentă durabilitate mecanică împotriva particulelor abrazive.

Instalare și îmbinare

Capetele lise metrice se îmbină direct prin lipire cu adeziv specific pentru PVC-C în conductele compatibile. Montajul trebuie executat respectând sensul de curgere marcat pe corpul filtrului, cu camera de filtrare orientată oblic în jos pentru a facilita colectarea eficientă a impurităților.

Este necesară asigurarea unui spațiu suficient în jurul capacului demontabil pentru a permite retragerea facilă a sitei în timpul lucrărilor de mentenanță. Înainte de desfacerea piuliței olandeze pentru curățarea sau înlocuirea elementului filtrant, tronsonul de conductă trebuie depresurizat și golit complet de fluid.

  Fișă tehnică (PDF)

Filtrul Y tip 305 Georg Fischer din PVC-C este o armătură industrială proiectată pentru a proteja pompele, robineții și instrumentele de măsură împotriva impurităților mecanice și a suspensiilor solide. Fabricat din policlorură de vinil clorurată pentru rezistență termică și chimică superioară, acest filtru PN10 este destinat rețelelor tehnologice solicitante. Prevăzut cu capete lise metrice pentru lipire directă în sistemul de conducte, dispozitivul asigură o reținere mecanică eficientă a particulelor în industria chimică, tratarea apei și finisarea suprafețelor.

Caracteristici tehnice

Filtrul tip 305 utilizează o geometrie oblică înclinată care menține o curgere hidrodinamică optimă, dirijând impuritățile solide către un cartuș filtrant cilindric dedicat. Întreținerea periodică se realizează rapid datorită racordului olandez cu piuliță demontabilă, permițând extragerea și curățarea sitei fără a demonta corpul din rețea.

  • Presiune nominală de lucru: PN10 bar constantă pentru toată seria dimensională.
  • Gama dimensională: Capete lise de îmbinare metrică între d20 și d63 (DN15 până la DN50).
  • Lungime constructivă: Dimensiune constructivă standardizată conform normei EN 558.
  • Compatibilitate sită: Cartușe filtrante cilindrice din plastic tehnic sau sită din oțel inoxidabil AISI 316 (A4) cu perforație de 0,5 mm.
  • Etanșare: Garnituri din elastomer disponibile în variantele constructive EPDM sau FKM.

Materiale și standarde

Corpul filtrului și elementele filetate sunt injectate din PVC-C (gri agat RAL 7038), oferind stabilitate mecanică și rezistență termică net superioare policlorurii de vinil neplastifiate clasice. Garniturile de etanșare din EPDM sau FKM asigură compatibilitate chimică extinsă cu o gamă variată de fluide agresive.

Conformitatea dimensională respectă standardele EN 558 și EN ISO 15493, garantând interschimbabilitatea dimensională și rezistența la acizi, baze și soluții saline la temperaturi ridicate. Coșul filtrant opțional din oțel inoxidabil AISI 316 conferă o excelentă durabilitate mecanică împotriva particulelor abrazive.

Instalare și îmbinare

Capetele lise metrice se îmbină direct prin lipire cu adeziv specific pentru PVC-C în conductele compatibile. Montajul trebuie executat respectând sensul de curgere marcat pe corpul filtrului, cu camera de filtrare orientată oblic în jos pentru a facilita colectarea eficientă a impurităților.

Este necesară asigurarea unui spațiu suficient în jurul capacului demontabil pentru a permite retragerea facilă a sitei în timpul lucrărilor de mentenanță. Înainte de desfacerea piuliței olandeze pentru curățarea sau înlocuirea elementului filtrant, tronsonul de conductă trebuie depresurizat și golit complet de fluid.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Garnitura EPDM
163305302
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
163305317
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
163305303
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
163305318
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
163305304
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
163305319
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
163305305
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
163305320
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
163305306
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
163305321
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
163305307
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
163305322
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
