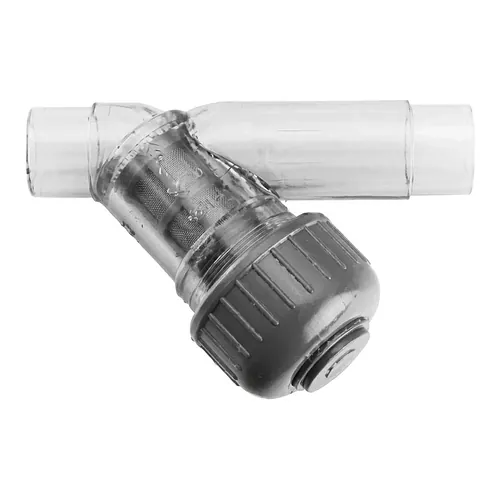

Filtru Y transparent PVC-U Tip 305 cu sită interioară și capac gri filetat

Filtru Y transparent PVC-U Tip 305 10 Bar d20-d90

Material: PVC-U PN: 10 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Filtrul Y transparent Tip 305 din PVC-U fabricat de Georg Fischer este conceput pentru filtrarea mecanică a fluidelor de proces industriale, protejând echipamentele din aval precum pompe, debitmetre și robineți de reglare împotriva corpurilor străine și a particulelor în suspensie. Prevăzut cu un corp din policlorură de vinil neplastifiată de înaltă transparență, acest filtru permite inspecția vizuală directă a gradului de colmatare în timp real. Compatibil cu rețele metrice de conducte între d20 mm și d90 mm, ansamblul garantează o presiune nominală de lucru de 10 Bar la 20 grade Celsius.

Caracteristici tehnice

Filtrul Tip 305 funcționează cu o sită filtrantă cilindrică internă ce reține impuritățile solide, menținând în același timp o pierdere minimă de sarcină pe scaunul filtrului. Lucrările de mentenanță sunt simplificate prin racordul olandez integrat, care facilitează demontarea și curățarea rapidă a coșului filtrant fără a demonta corpul filtrului din conductă.

  • Presiune nominală: Rezistent la o presiune de lucru de 10 Bar la temperatura de referință de 20 grade Celsius.
  • Material corp: Policlorură de vinil neplastifiată (PVC-U) transparentă pentru monitorizare vizuală continuă.
  • Tip conexiune: Mufe de îmbinare prin lipire prin mufare pentru diametre metrice de la d20 mm până la d90 mm.
  • Etanșare: Garnituri elastomerice din EPDM sau FKM pentru prevenirea scurgerilor și rezistență chimică.
  • Element filtrant: Sită cilindrică perforată de mare rezistență, optimizată pentru debit stabil și spălare facilă.

Aplicații

Monitorizarea vizuală directă și filtrarea mecanică precisă fac ca acest filtru Y transparent să fie esențial în stațiile de tratare a apei și instalațiile de dozare chimică. Inginerii montează această componentă în amonte de aparatura sensibilă de măsură și control pentru a evita blocajele, deteriorarea garniturilor și uzura prematură a pompelor.

Printre aplicațiile frecvente se numără epurarea apelor industriale, recircularea apei de proces, instalațiile acvatice și circuitele tehnologice care transportă substanțe chimice compatibile cu PVC-U. Rezistența excelentă la acizi, baze și soluții saline garantează o durată de viață extinsă în medii agresive. BigWeld este distribuitor autorizat Georg Fischer, furnizând gama completă de filtre Tip 305 împreună cu adezivi profesionali și sisteme metrice din PVC-U în întreaga Europă.

Instalare și îmbinare

Montajul filtrului Tip 305 se realizează prin lipire prin mufare pe conducte metrice din PVC-U, utilizând decapanți și adezivi chimici recomandați. Corpul filtrului trebuie orientat în direcția corectă a curgerii indicate de săgeată, cu camera de filtrare înclinată în jos pentru a permite colectarea eficientă a impurităților în coșul intern.

La poziționare este necesar să se asigure un spațiu suficient sub capacul cu racord olandez pentru a permite extragerea comodă a sitei în timpul operațiunilor periodice de curățare. Îmbinările lipite trebuie lăsate să se usuce complet înainte de efectuarea probelor de presiune. Traseul de conducte trebuie asigurat cu bride de fixare corespunzătoare pentru a preveni transmiterea tensiunilor mecanice sau a solicitărilor termice asupra corpului transparent.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Filtrul Y transparent Tip 305 din PVC-U fabricat de Georg Fischer este conceput pentru filtrarea mecanică a fluidelor de proces industriale, protejând echipamentele din aval precum pompe, debitmetre și robineți de reglare împotriva corpurilor străine și a particulelor în suspensie. Prevăzut cu un corp din policlorură de vinil neplastifiată de înaltă transparență, acest filtru permite inspecția vizuală directă a gradului de colmatare în timp real. Compatibil cu rețele metrice de conducte între d20 mm și d90 mm, ansamblul garantează o presiune nominală de lucru de 10 Bar la 20 grade Celsius.

Caracteristici tehnice

Filtrul Tip 305 funcționează cu o sită filtrantă cilindrică internă ce reține impuritățile solide, menținând în același timp o pierdere minimă de sarcină pe scaunul filtrului. Lucrările de mentenanță sunt simplificate prin racordul olandez integrat, care facilitează demontarea și curățarea rapidă a coșului filtrant fără a demonta corpul filtrului din conductă.

  • Presiune nominală: Rezistent la o presiune de lucru de 10 Bar la temperatura de referință de 20 grade Celsius.
  • Material corp: Policlorură de vinil neplastifiată (PVC-U) transparentă pentru monitorizare vizuală continuă.
  • Tip conexiune: Mufe de îmbinare prin lipire prin mufare pentru diametre metrice de la d20 mm până la d90 mm.
  • Etanșare: Garnituri elastomerice din EPDM sau FKM pentru prevenirea scurgerilor și rezistență chimică.
  • Element filtrant: Sită cilindrică perforată de mare rezistență, optimizată pentru debit stabil și spălare facilă.

Aplicații

Monitorizarea vizuală directă și filtrarea mecanică precisă fac ca acest filtru Y transparent să fie esențial în stațiile de tratare a apei și instalațiile de dozare chimică. Inginerii montează această componentă în amonte de aparatura sensibilă de măsură și control pentru a evita blocajele, deteriorarea garniturilor și uzura prematură a pompelor.

Printre aplicațiile frecvente se numără epurarea apelor industriale, recircularea apei de proces, instalațiile acvatice și circuitele tehnologice care transportă substanțe chimice compatibile cu PVC-U. Rezistența excelentă la acizi, baze și soluții saline garantează o durată de viață extinsă în medii agresive. BigWeld este distribuitor autorizat Georg Fischer, furnizând gama completă de filtre Tip 305 împreună cu adezivi profesionali și sisteme metrice din PVC-U în întreaga Europă.

Instalare și îmbinare

Montajul filtrului Tip 305 se realizează prin lipire prin mufare pe conducte metrice din PVC-U, utilizând decapanți și adezivi chimici recomandați. Corpul filtrului trebuie orientat în direcția corectă a curgerii indicate de săgeată, cu camera de filtrare înclinată în jos pentru a permite colectarea eficientă a impurităților în coșul intern.

La poziționare este necesar să se asigure un spațiu suficient sub capacul cu racord olandez pentru a permite extragerea comodă a sitei în timpul operațiunilor periodice de curățare. Îmbinările lipite trebuie lăsate să se usuce complet înainte de efectuarea probelor de presiune. Traseul de conducte trebuie asigurat cu bride de fixare corespunzătoare pentru a preveni transmiterea tensiunilor mecanice sau a solicitărilor termice asupra corpului transparent.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
192305300
Material: PVC-U
PN: 10 Bar
Buc. 192,77 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
192305350
Material: PVC-U
PN: 10 Bar
Buc. 229,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
192305400
Material: PVC-U
PN: 10 Bar
Buc. 301,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
192305450
Material: PVC-U
PN: 10 Bar
Buc. 377,29 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
192305500
Material: PVC-U
PN: 10 Bar
Buc. 509,34 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
192305550
Material: PVC-U
PN: 10 Bar
Buc. 644,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
192305600
Material: PVC-U
PN: 10 Bar
Buc. 1.032,59 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
192305650
Material: PVC-U
PN: 10 Bar
Buc. 1.154,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 192305300
D: 20 mm
Livrare în 24h
192,77 RON / Buc.
Cod produs: 192305350
D: 25 mm
Livrare în 24h
229,15 RON / Buc.
Cod produs: 192305400
D: 32 mm
Livrare în 24h
301,36 RON / Buc.
Cod produs: 192305450
D: 40 mm
Livrare în 24h
377,29 RON / Buc.
Cod produs: 192305500
D: 50 mm
Livrare în 24h
509,34 RON / Buc.
Cod produs: 192305550
D: 63 mm
Livrare în 24h
644,80 RON / Buc.
Cod produs: 192305600
D: 75 mm
Livrare în 24h
1.032,59 RON / Buc.
Cod produs: 192305650
D: 90 mm
Livrare în 24h
1.154,15 RON / Buc.
