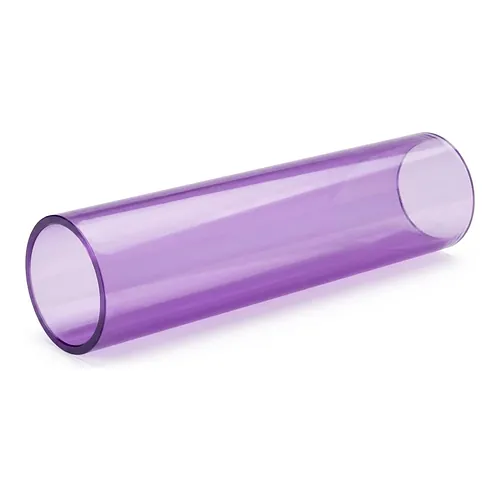

Segment de țeavă PVC-U transparentă PN16 cu nuanță violetă pentru instalații

Țeavă PVC-U transparentă PN16

Material: PVC-U PN: 16 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Țeava din PVC-U transparentă PN16 este proiectată pentru instalații industriale de conducte ce necesită monitorizarea vizuală directă a curgerii fluidelor și a parametrilor de proces. Fabricată în conformitate cu DIN 8062 și raportul dimensional SDR 13.5, această țeavă rigidă de presiune este clasificată pentru o presiune nominală de 16 bar la o temperatură de referință de 20 grade Celsius. Livrată în bare drepte de 5 m cu capete lise, asigură o vizibilitate excelentă pentru urmărirea dozajelor și a bulelor de aer.

Caracteristici tehnice

Această gamă metrică de conducte transparente respectă standardul DIN 8062 și seria de conducte S6.3, fiind concepută pentru rezistență sigură la presiune și claritate optică remarcabilă în monitorizarea proceselor. Suprafața interioară netedă reduce pierderile de sarcină hidraulică prin frecare și împiedică depunerea sedimentelor în exploatare îndelungată.

  • Presiune nominală: PN16 (16 bar la 20 grade Celsius)
  • Standard dimensional: DIN 8062 (seria de conducte S6.3, SDR 13.5)
  • Gamă diametre: Diametre exterioare metrice de la d16 mm până la d63 mm
  • Lungime standard de livrare: Bare drepte de 5000 mm (5 m) cu capete lise
  • Conformitate alimentară: Regulamentul european UE 10/2011 pentru apă potabilă și produse alimentare
  • Metodă de îmbinare: Lipire prin mufare la rece cu adeziv, folosind fitinguri metrice din PVC-U

Materiale și standarde

Țeava este extrudată dintr-un compus superior de policlorură de vinil neplastifiată, formulat special pentru transparență optică, rigiditate mecanică și compatibilitate chimică extinsă. Compoziția materialului respectă cerințele regulamentului european UE 10/2011 privind materialele destinate să vină în contact cu alimentele, fiind neutră chimic pentru procesarea produselor alimentare lichide și a apei potabile.

PVC-U transparent prezintă o rezistență chimică remarcabilă la acizi anorganici, soluții alcaline și baze saline întâlnite frecvent în procesele de tratare a apei, dozare chimică și laboratoare industriale. Presiunea nominală de 16 bar este definită la o temperatură a fluidului de 20 grade Celsius și necesită aplicarea factorilor de corecție termică la temperaturi de lucru mai ridicate.

Instalare și îmbinare

Îmbinarea se realizează prin lipire prin mufare la rece cu adeziv, utilizând fitinguri metrice compatibile din PVC-U produse de Georg Fischer și adezivi dedicați din gama Tangit. Pregătirea corectă a îmbinării garantează o fuziune chimică etanșă, fără a compromite rezistența mecanică sau vizibilitatea traseului de conductă.

Capetele țevii trebuie tăiate perpendicular, debavate, teșite la un unghi de 15 grade și degresate temeinic cu un decapant special pentru PVC-U înainte de aplicarea adezivului. Traseul se montează pe brățări de susținere metrice la distanțele recomandate de producător, asigurând spațiul necesar pentru preluarea dilatărilor termice generate de variațiile de temperatură.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Țeava din PVC-U transparentă PN16 este proiectată pentru instalații industriale de conducte ce necesită monitorizarea vizuală directă a curgerii fluidelor și a parametrilor de proces. Fabricată în conformitate cu DIN 8062 și raportul dimensional SDR 13.5, această țeavă rigidă de presiune este clasificată pentru o presiune nominală de 16 bar la o temperatură de referință de 20 grade Celsius. Livrată în bare drepte de 5 m cu capete lise, asigură o vizibilitate excelentă pentru urmărirea dozajelor și a bulelor de aer.

Caracteristici tehnice

Această gamă metrică de conducte transparente respectă standardul DIN 8062 și seria de conducte S6.3, fiind concepută pentru rezistență sigură la presiune și claritate optică remarcabilă în monitorizarea proceselor. Suprafața interioară netedă reduce pierderile de sarcină hidraulică prin frecare și împiedică depunerea sedimentelor în exploatare îndelungată.

  • Presiune nominală: PN16 (16 bar la 20 grade Celsius)
  • Standard dimensional: DIN 8062 (seria de conducte S6.3, SDR 13.5)
  • Gamă diametre: Diametre exterioare metrice de la d16 mm până la d63 mm
  • Lungime standard de livrare: Bare drepte de 5000 mm (5 m) cu capete lise
  • Conformitate alimentară: Regulamentul european UE 10/2011 pentru apă potabilă și produse alimentare
  • Metodă de îmbinare: Lipire prin mufare la rece cu adeziv, folosind fitinguri metrice din PVC-U

Materiale și standarde

Țeava este extrudată dintr-un compus superior de policlorură de vinil neplastifiată, formulat special pentru transparență optică, rigiditate mecanică și compatibilitate chimică extinsă. Compoziția materialului respectă cerințele regulamentului european UE 10/2011 privind materialele destinate să vină în contact cu alimentele, fiind neutră chimic pentru procesarea produselor alimentare lichide și a apei potabile.

PVC-U transparent prezintă o rezistență chimică remarcabilă la acizi anorganici, soluții alcaline și baze saline întâlnite frecvent în procesele de tratare a apei, dozare chimică și laboratoare industriale. Presiunea nominală de 16 bar este definită la o temperatură a fluidului de 20 grade Celsius și necesită aplicarea factorilor de corecție termică la temperaturi de lucru mai ridicate.

Instalare și îmbinare

Îmbinarea se realizează prin lipire prin mufare la rece cu adeziv, utilizând fitinguri metrice compatibile din PVC-U produse de Georg Fischer și adezivi dedicați din gama Tangit. Pregătirea corectă a îmbinării garantează o fuziune chimică etanșă, fără a compromite rezistența mecanică sau vizibilitatea traseului de conductă.

Capetele țevii trebuie tăiate perpendicular, debavate, teșite la un unghi de 15 grade și degresate temeinic cu un decapant special pentru PVC-U înainte de aplicarea adezivului. Traseul se montează pe brățări de susținere metrice la distanțele recomandate de producător, asigurând spațiul necesar pentru preluarea dilatărilor termice generate de variațiile de temperatură.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
e 1.1 mm
192017105
Material: PVC-U
PN: 16 Bar
m 25,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
e 1.5 mm
192017106
Material: PVC-U
PN: 16 Bar
m 36,61 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
e 1.9 mm
192017107
Material: PVC-U
PN: 16 Bar
m 52,14 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
e 2.4 mm
192017108
Material: PVC-U
PN: 16 Bar
m 66,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
e 3.0 mm
192017109
Material: PVC-U
PN: 16 Bar
m 109,21 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
e 3.7 mm
192017110
Material: PVC-U
PN: 16 Bar
m 183,79 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
e 4.7 mm
192017111
Material: PVC-U
PN: 16 Bar
m 283,67 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 192017105
D: 16 mm
e: 1.1 mm
Livrare în 24h
25,60 RON / m
Cod produs: 192017106
D: 20 mm
e: 1.5 mm
Livrare în 24h
36,61 RON / m
Cod produs: 192017107
D: 25 mm
e: 1.9 mm
Livrare în 24h
52,14 RON / m
Cod produs: 192017108
D: 32 mm
e: 2.4 mm
Livrare în 24h
66,72 RON / m
Cod produs: 192017109
D: 40 mm
e: 3.0 mm
Livrare în 24h
109,21 RON / m
Cod produs: 192017110
D: 50 mm
e: 3.7 mm
Livrare în 24h
183,79 RON / m
Cod produs: 192017111
D: 63 mm
e: 4.7 mm
Livrare în 24h
283,67 RON / m
