Curbă 22 grade PEHD PE100 SDR11 PN16 ELGEF Plus

  Fisa Tehnica |   Catalog | Video Instructiuni

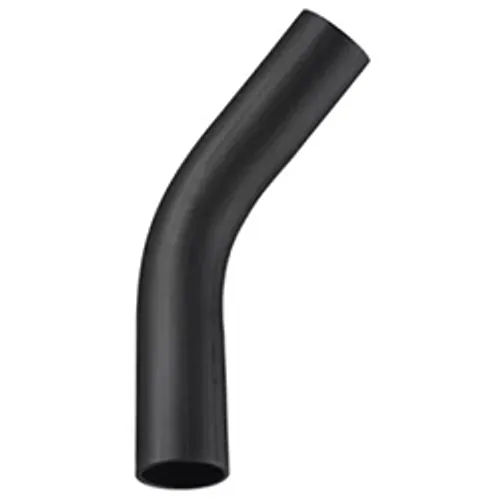

Curba la 22 de grade ELGEF Plus PEHD PE100 SDR11 fabricată de Georg Fischer este un fiting tehnic din polietilenă de înaltă densitate, proiectat pentru devierea precisă a traseelor în rețelele de conducte sub presiune. Realizată din polietilenă PE100 de calitate superioară, această curbă cu capete alungite oferă o rezistență excelentă la fisurare sub sarcină și o stabilitate mecanică de lungă durată. Suprafața interioară netedă asigură o hidraulică optimizată, reducând pierderile de sarcină și turbulențele comparativ cu coturile segmentate. Cu o presiune nominală de lucru de PN16 bar pentru rețele de apă și PN10 bar pentru gaze combustibile, componenta garantează o funcționare fiabilă pe termen lung în infrastructura îngropată și în instalațiile industriale.

Fitingul este produs din țeavă PE100 fără sudură, având o rază de curbură standardizată de 1.5 ori diametrul exterior (R = 1.5 × d), ceea ce menține uniformitatea grosimii peretelui și circularitatea secțiunii de trecere pe toată lungimea arcului. Capetele lungi de tip spigot permit prinderea facilă în bacurile mașinilor de sudură cap la cap și asigură o zonă adecvată de introducere pentru mufele de electrofuziune. Conform instrucțiunilor producătorului Georg Fischer, curbele fabricate din țeavă fără sudură nu trebuie scurtate pe șantier; menținerea lungimilor originale ale capetelor garantează alinierea corectă la sudură, așezarea în zonele reci ale fitingurilor de electrofuziune și integritatea structurală completă a îmbinării.

BigWeld este distribuitor autorizat Georg Fischer, asigurând disponibilitatea sistemului ELGEF Plus pentru proiecte de utilități și rețele industriale. Gama dimensională a curbelor la 22° acoperă diametre de la d32 mm până la d900 mm (DN25 până la DN900), cu grosimi de perete cuprinse între 2.9 mm și 81.8 mm, cote z între 113 mm și 1150 mm și lungimi ale capetelor libere (L) între 80 mm și 400 mm. Polietilena PE100 este inertă chimic, nu este afectată de coroziune electrochimică și împiedică depunerile de cruste sau calcar, preluând cu succes mișcările de tasare ale solului în rețelele de alimentare cu apă potabilă, aducțiuni, canalizări sub presiune și magistrale de gaz.
