Curbă 11° PE100 SDR11 PN16 d32-900mm

  Fisa Tehnica |   Catalog | Video Instructiuni

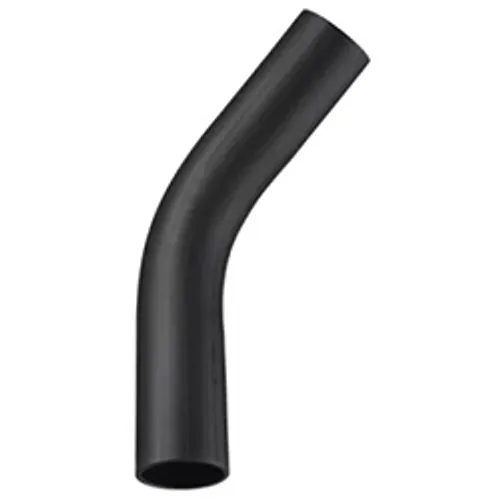

Curba la 11 grade ELGEF Plus din PEHD PE100 SDR11 este un fiting de direcție de înaltă performanță, produs de Georg Fischer pentru rețele industriale de fluide, distribuție de apă și conducte magistrale îngropate. Fabricată direct din țeavă fără sudură din polietilenă de înaltă densitate, această componentă la 11° asigură o schimbare lină a traseului conductei, prevenind turbulențele locale și reducând semnificativ pierderile de presiune pe tronsoanele critice. Proiectată pentru o presiune nominală de lucru de PN16 bar pentru rețele de apă și până la 10 bar pentru gaze combustibile, curba oferă o rezistență mecanică excelentă la solicitări dinamice și o durabilitate superioară în soluri agresive sau medii chimice corozive.

Concepută cu capete lungi tip spigot și o rază de curbură standardizată de 1,5×d (R = 1,5 × diametrul exterior), piesa asigură o geometrie hidraulică optimizată și o grosime de perete constantă pe întreaga lungime a profilului curbat. Capetele spigot sunt calibrate dimensional conform standardelor pentru țevi PE100, oferind compatibilitate deplină atât pentru sudură prin electrofuziune cu mufe dedicate, cât și pentru sudură cap la cap. Această versatilitate de îmbinare permite instalatorilor și inginerilor executanți să realizeze îmbinări omogene, perfect etanșe și sigure, adaptate condițiilor specifice de montaj din șantier sau spații tehnice industriale.

Gama dimensională completă acoperă diametre exterioare de la d32 mm până la d900 mm (corespunzător DN25 până la DN900), cu grosimi de perete cuprinse între 2,9 mm și 81,8 mm. Conform cerințelor tehnice stricte Georg Fischer, curbele fabricate din țeavă fără sudură nu trebuie în niciun caz tăiate sau scurtate pe șantier, pentru a nu compromite stabilitatea structurală și lungimea necesară zonei de sudare. Cu cote dimensionale z, L și R riguros definite, curba de 11° garantează o aliniere geometrică precisă, rezistență pe termen lung și siguranță în exploatarea rețelelor de transport sub presiune.
