Curbă spigot 60 grade PEHD PE100 SDR11 PN16 d32-900mm

Curbă spigot 60 grade PEHD PE100 SDR11 PN16 d32-900mm

Material: Polyethylene PN: 16 Bar SDR: 11

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

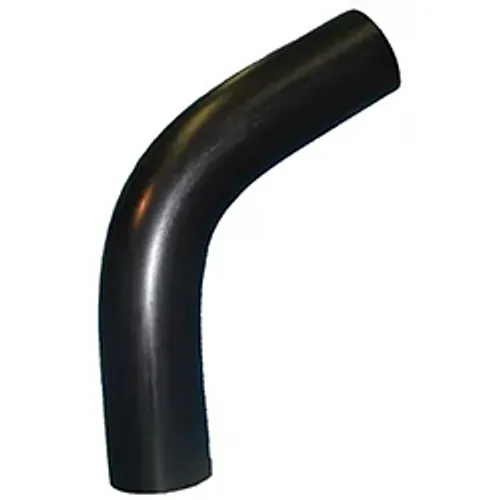

Curba ELGEF Plus la 60 de grade este un fiting fără sudură din PEHD PE100, cu capete spigot, proiectat de Georg Fischer (GF Piping Systems) pentru schimbări de direcție în conducte de polietilenă sub presiune. Termoformată din țeavă de presiune, cu rază de curbură de 1,5 ori diametrul exterior, se livrează în SDR11 de la d32 la d900 mm, pentru ingineri de rețele și instalatori profesioniști.

Caracteristici tehnice

Curba este realizată din țeavă de polietilenă de înaltă densitate fără sudură, astfel încât grosimea peretelui rămâne uniformă, fără cusături longitudinale sau circumferențiale. În SDR11 fitingul suportă 16 bar pentru apă la 20 de grade Celsius și 10 bar pentru rețelele de distribuție gaze naturale.

  • Tip fiting: curbă din țeavă fără sudură, 60 grade, rază de curbură 1,5×d
  • Material: polietilenă de înaltă densitate PEHD (PEID) clasa PE100
  • Gamă dimensională: d32 până la d900 mm (DN25 până la DN900), grosime perete 2,9 până la 81,8 mm
  • Geometrie: R 48 până la 1350 mm, lungime braț L 80 până la 400 mm, z 128 până la 1150 mm
  • Clasă de presiune SDR11: 16 bar apă, 10 bar gaze naturale
  • Conectare: capete lungi spigot pentru electrofuziune și sudură cap la cap

Fiind formată din țeavă de presiune extrudată, secțiunea interioară rămâne complet netedă, iar rezistența hidraulică se menține redusă față de curbele formate din segmente sudate. Lipsa cordoanelor de sudură în calea de curgere previne turbulențele și elimină zonele unde se pot acumula sedimente sau se pot concentra tensiuni mecanice în exploatare continuă.

Instalare și îmbinare

Brațele lungi de tip spigot permit îmbinarea atât cu mufe electrofuziune, cât și prin sudură cap la cap cu element încălzitor, deci curba se integrează în procedura de sudură existentă fără piese de tranziție. Conform specificațiilor producătorului, curbele din țeavă fără sudură nu se taie, nu se scurtează și nu se debitează pe șantier.

Scurtarea unui braț elimină lungimea necesară pentru prindere și răzuire și afectează capacitatea de presiune nominală a fitingului. Alegeți diametrul astfel încât cota L a mărimii respective să corespundă adâncimii de introducere în mufă sau domeniului de prindere al mașinii de sudură cap la cap, iar stratul de oxid se răzuiește pe toată zona de fuziune înainte de îmbinare.

Aplicații

Curba la 60 de grade se folosește oriunde o conductă de polietilenă schimbă direcția fără rază strânsă: distribuție de apă potabilă, conducte industriale și tehnologice, coridoare de utilități și rețele de distribuție gaze naturale.

Raza generoasă de 1,5×d menține pierderile de sarcină și perturbațiile de curgere sub nivelul variantelor din segmente sudate, ceea ce recomandă fitingul pentru trasee lungi de transport, sisteme pompate și conducte supuse solicitărilor ciclice de presiune, pe toată gama d32 până la d900 mm.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Curba ELGEF Plus la 60 de grade este un fiting fără sudură din PEHD PE100, cu capete spigot, proiectat de Georg Fischer (GF Piping Systems) pentru schimbări de direcție în conducte de polietilenă sub presiune. Termoformată din țeavă de presiune, cu rază de curbură de 1,5 ori diametrul exterior, se livrează în SDR11 de la d32 la d900 mm, pentru ingineri de rețele și instalatori profesioniști.

Caracteristici tehnice

Curba este realizată din țeavă de polietilenă de înaltă densitate fără sudură, astfel încât grosimea peretelui rămâne uniformă, fără cusături longitudinale sau circumferențiale. În SDR11 fitingul suportă 16 bar pentru apă la 20 de grade Celsius și 10 bar pentru rețelele de distribuție gaze naturale.

  • Tip fiting: curbă din țeavă fără sudură, 60 grade, rază de curbură 1,5×d
  • Material: polietilenă de înaltă densitate PEHD (PEID) clasa PE100
  • Gamă dimensională: d32 până la d900 mm (DN25 până la DN900), grosime perete 2,9 până la 81,8 mm
  • Geometrie: R 48 până la 1350 mm, lungime braț L 80 până la 400 mm, z 128 până la 1150 mm
  • Clasă de presiune SDR11: 16 bar apă, 10 bar gaze naturale
  • Conectare: capete lungi spigot pentru electrofuziune și sudură cap la cap

Fiind formată din țeavă de presiune extrudată, secțiunea interioară rămâne complet netedă, iar rezistența hidraulică se menține redusă față de curbele formate din segmente sudate. Lipsa cordoanelor de sudură în calea de curgere previne turbulențele și elimină zonele unde se pot acumula sedimente sau se pot concentra tensiuni mecanice în exploatare continuă.

Instalare și îmbinare

Brațele lungi de tip spigot permit îmbinarea atât cu mufe electrofuziune, cât și prin sudură cap la cap cu element încălzitor, deci curba se integrează în procedura de sudură existentă fără piese de tranziție. Conform specificațiilor producătorului, curbele din țeavă fără sudură nu se taie, nu se scurtează și nu se debitează pe șantier.

Scurtarea unui braț elimină lungimea necesară pentru prindere și răzuire și afectează capacitatea de presiune nominală a fitingului. Alegeți diametrul astfel încât cota L a mărimii respective să corespundă adâncimii de introducere în mufă sau domeniului de prindere al mașinii de sudură cap la cap, iar stratul de oxid se răzuiește pe toată zona de fuziune înainte de îmbinare.

Aplicații

Curba la 60 de grade se folosește oriunde o conductă de polietilenă schimbă direcția fără rază strânsă: distribuție de apă potabilă, conducte industriale și tehnologice, coridoare de utilități și rețele de distribuție gaze naturale.

Raza generoasă de 1,5×d menține pierderile de sarcină și perturbațiile de curgere sub nivelul variantelor din segmente sudate, ceea ce recomandă fitingul pentru trasee lungi de transport, sisteme pompate și conducte supuse solicitărilor ciclice de presiune, pe toată gama d32 până la d900 mm.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 32 mm
753071008
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 142,83 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
753071009
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 155,64 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
753071010
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 216,46 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
753071011
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 302,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
753071012
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 333,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
753071013
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 371,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
753071014
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 484,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
753071015
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 547,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
753071016
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 620,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
753071017
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 734,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 180 mm
753071018
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 1.212,04 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
753071019
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 1.468,26 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
753071020
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 1.741,53 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
753071021
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 2.098,07 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
753071022
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 2.521,58 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
753071023
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 3.102,23 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 355 mm
753071024
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 5.269,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
753071025
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 5.814,73 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 450 mm
753071026
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 7.149,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
753071027
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 10.752,89 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 560 mm
753071028
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 13.864,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 630 mm
753071029
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. 17.818,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 710 mm
753071030
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 800 mm
753071031
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 900 mm
753071032
Material: Polyethylene
PN: 16 Bar
SDR: 11
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
