Cruce ABS PN10 d32-d90mm

  Fisa Tehnica |   Catalog | Video Instructiuni

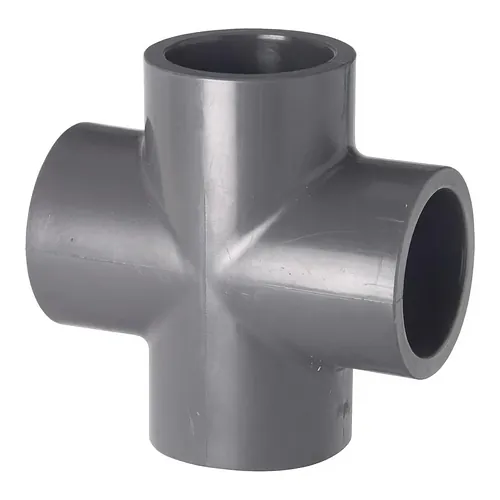

Crucea metrică din ABS Georg Fischer (GF Piping Systems) este un fiting egal cu patru căi, îmbinat prin lipire, destinat rețelelor industriale și edilitare sub presiune. Proiectată pentru presiunea nominală PN10 (10 bar la 20 grade C), conectează în unghi drept patru conducte metrice din ABS cu același diametru, menținând o distribuție uniformă a debitului și o geometrie rigidă a colectoarelor. Gama acoperă diametrele exterioare d32mm, d63mm și d90mm, potrivite pentru ramificații perpendiculare compacte pe linii de proces, unde o pereche de teuri ar adăuga lungime și turbulență.

Corpul este injectat din acrilonitril butadienă stiren, în nuanța RAL 7001 gri pietriș, un termoplastic care combină rezistența mecanică ridicată la impact cu un comportament ductil pe intervalul de lucru de la -50 grade C până la +60 grade C. Spre deosebire de poliolefinele clasice sau de conductele metalice, ABS își păstrează tenacitatea mult sub zero grade, astfel încât circuitele de refrigerare, apa răcită, buclele cu glicol și rețelele marine nu sunt expuse fisurării casante. Materialul este lipsit de halogeni și rezistent chimic la mediile din tratarea apei și la soluțiile diluate, prevenind coroziunea și depunerile de crustă în ramificație.

Montajul se face prin lipire prin mufare cu adeziv (sudură chimică la rece), proces în care suprafața mufei și peretele țevii fuzionează într-o structură omogenă, complet etanșă. Pentru etanșeitate permanentă la presiunea continuă de 10 bar, țeava se taie drept, se debavurează, ambele suprafețe de contact se curăță cu decapant Tangit, apoi se aplică adeziv Tangit ABS. Mufele sunt executate cu toleranțe strânse, pentru umplerea uniformă a interstiției capilare și alinierea exactă a celor patru brațe.

Fiecare cruce egală este pe deplin compatibilă cu țeava metrică Georg Fischer ABS PN10:

• d32mm: diametru exterior D = 43 mm, lungime L = 39 mm, cotă de mufare z = 17 mm
• d63mm: diametru exterior D = 79 mm, lungime L = 72 mm, cotă de mufare z = 34 mm
• d90mm: diametru exterior D = 106 mm, lungime L = 97 mm, cotă de mufare z = 48 mm
• Presiune nominală PN10 (10 bar la 20 grade C); material ABS; îmbinare prin lipire cu adeziv
