Cruce egală cu flanșe din fontă ductilă vopsită în albastru pentru conducte

Cruce egală cu flanșe din fontă ductilă TT PN16 DN50-DN600

  Fișă tehnică (PDF) |   Catalog

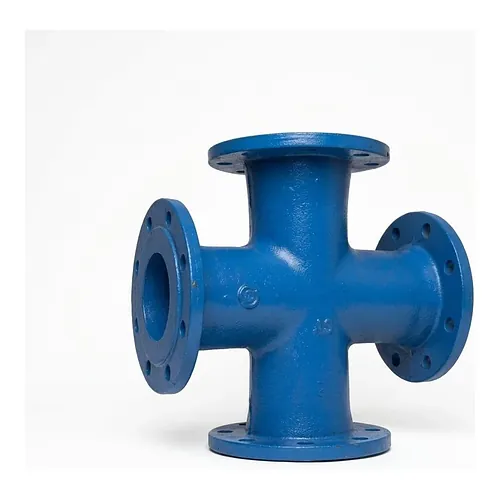

Crucea egală cu flanșe Blucast seria TT este o piesă din fontă ductilă cu patru ramificații, destinată intersecțiilor de magistrale, distribuției cvadridirecționale și ramificațiilor în rețele edilitare de alimentare cu apă și în sisteme industriale de conducte. Fabricată în conformitate cu EN 545 și dimensionată la PN16, este disponibilă de la DN 50 până la DN 600 și îmbină o capacitate hidraulică ridicată cu rezistența mecanică cerută rețelelor îngropate. BigWeld livrează întreaga gamă în calitate de dealer autorizat Blucast.

Caracteristici tehnice

Cele patru ramificații au același diametru nominal și sunt dispuse în unghi drept, ceea ce menține o geometrie de curgere simetrică și o distribuție uniformă a presiunii în nod. Fiecare flanșă este turnată și prelucrată mecanic conform EN 1092-2, astfel încât piesa se asamblează direct cu robineți și fitinguri standard, fără adaptoare.

  • Presiune nominală: PN16 pe întreaga plajă de dimensiuni
  • Găurire flanșe: EN 1092-2, compatibilă cu configurațiile de șuruburi PN10 și PN16
  • Fluid și temperatură: lichide neutre și apă potabilă până la 80 grade Celsius
  • Protecție anticorozivă: pulbere epoxidică aplicată electrostatic, grosime minimă a filmului uscat 250 µm
  • Finisaj: albastru RAL 5015, certificat WRAS pentru contactul cu apa potabilă
  • Asigurarea calității: producție cu marcaj CE și garanție de 7 ani oferită de producător

Materiale și standarde

Corpul este turnat integral din fontă ductilă EN-GJS-500-7, o marcă ce oferă rezistență la tracțiune și la impact superioare fontei cenușii clasice și care respectă cerințele EN 545 pentru componentele rețelelor de apă.

Structura metalurgică ductilă preia solicitările hidraulice ciclice, vibrațiile din trafic și tasările de teren fără riscul fisurilor casante sau al deformării pereților, specific fontei cenușii în exploatarea subterană. Protecția anticorozivă se realizează într-o linie automatizată de acoperire, care acoperă canalele interioare și toate suprafețele exterioare cu pulbere epoxidică avizată WRAS; bariera dielectrică împiedică levigarea grafitică, încrustarea și tuberculizarea, astfel încât secțiunea hidraulică se păstrează pe durate lungi de serviciu.

Instalare și îmbinare

Crucea se montează prin îmbinări cu flanșe, folosind garnituri flanșă și seturi de șuruburi corespunzătoare găuririi EN 1092-2 a pieselor conexe. Se cuplează direct cu robineți sertar pană, supape de sens, adaptoare flanșă și conducte cu flanșe de același diametru nominal.

Înainte de strângere, fețele flanșelor se aliniază paralel, iar șuruburile se strâng în cruce, pentru ca garnitura să fie comprimată uniform și pentru a nu introduce solicitări de încovoiere în piesa turnată. La montajul îngropat, fitingul se așază pe un pat de pozare și se sprijină astfel încât eforturile din conductă să nu se transmită în ramificații, iar în cămine de armături este utilizat ca nod de distribuție care preia robineții de separare ai fiecărei plecări. Suprafețele acoperite se manipulează cu atenție la transport și la umplutură, deoarece filmul epoxidic constituie bariera principală împotriva coroziunii.

  Fișă tehnică (PDF) |   Catalog

Crucea egală cu flanșe Blucast seria TT este o piesă din fontă ductilă cu patru ramificații, destinată intersecțiilor de magistrale, distribuției cvadridirecționale și ramificațiilor în rețele edilitare de alimentare cu apă și în sisteme industriale de conducte. Fabricată în conformitate cu EN 545 și dimensionată la PN16, este disponibilă de la DN 50 până la DN 600 și îmbină o capacitate hidraulică ridicată cu rezistența mecanică cerută rețelelor îngropate. BigWeld livrează întreaga gamă în calitate de dealer autorizat Blucast.

Caracteristici tehnice

Cele patru ramificații au același diametru nominal și sunt dispuse în unghi drept, ceea ce menține o geometrie de curgere simetrică și o distribuție uniformă a presiunii în nod. Fiecare flanșă este turnată și prelucrată mecanic conform EN 1092-2, astfel încât piesa se asamblează direct cu robineți și fitinguri standard, fără adaptoare.

  • Presiune nominală: PN16 pe întreaga plajă de dimensiuni
  • Găurire flanșe: EN 1092-2, compatibilă cu configurațiile de șuruburi PN10 și PN16
  • Fluid și temperatură: lichide neutre și apă potabilă până la 80 grade Celsius
  • Protecție anticorozivă: pulbere epoxidică aplicată electrostatic, grosime minimă a filmului uscat 250 µm
  • Finisaj: albastru RAL 5015, certificat WRAS pentru contactul cu apa potabilă
  • Asigurarea calității: producție cu marcaj CE și garanție de 7 ani oferită de producător

Materiale și standarde

Corpul este turnat integral din fontă ductilă EN-GJS-500-7, o marcă ce oferă rezistență la tracțiune și la impact superioare fontei cenușii clasice și care respectă cerințele EN 545 pentru componentele rețelelor de apă.

Structura metalurgică ductilă preia solicitările hidraulice ciclice, vibrațiile din trafic și tasările de teren fără riscul fisurilor casante sau al deformării pereților, specific fontei cenușii în exploatarea subterană. Protecția anticorozivă se realizează într-o linie automatizată de acoperire, care acoperă canalele interioare și toate suprafețele exterioare cu pulbere epoxidică avizată WRAS; bariera dielectrică împiedică levigarea grafitică, încrustarea și tuberculizarea, astfel încât secțiunea hidraulică se păstrează pe durate lungi de serviciu.

Instalare și îmbinare

Crucea se montează prin îmbinări cu flanșe, folosind garnituri flanșă și seturi de șuruburi corespunzătoare găuririi EN 1092-2 a pieselor conexe. Se cuplează direct cu robineți sertar pană, supape de sens, adaptoare flanșă și conducte cu flanșe de același diametru nominal.

Înainte de strângere, fețele flanșelor se aliniază paralel, iar șuruburile se strâng în cruce, pentru ca garnitura să fie comprimată uniform și pentru a nu introduce solicitări de încovoiere în piesa turnată. La montajul îngropat, fitingul se așază pe un pat de pozare și se sprijină astfel încât eforturile din conductă să nu se transmită în ramificații, iar în cămine de armături este utilizat ca nod de distribuție care preia robineții de separare ai fiecărei plecări. Suprafețele acoperite se manipulează cu atenție la transport și la umplutură, deoarece filmul epoxidic constituie bariera principală împotriva coroziunii.

Variante, prețuri și disponibilitate
Dimensiune Cod produs U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
DN 50 mm
TT050 Buc. 488,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 65 mm
TT065 Buc. 596,47 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 80 mm
TT080 Buc. 675,03 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 100 mm
TT100 Buc. 712,29 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 150 mm
TT150 Buc. 1.191,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 200 mm
TT200 Buc. 1.732,49 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 250 mm
TT250 Buc. 2.884,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 300 mm
TT300 Buc. 3.786,19 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 400 mm
TT400 Buc. 7.431,97 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 500 mm
TT500 Buc. 12.138,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 600 mm
TT600 Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: TT050
DN: 50 mm
Livrare în 24h
488,45 RON / Buc.
Cod produs: TT065
DN: 65 mm
Livrare în 24h
596,47 RON / Buc.
Cod produs: TT080
DN: 80 mm
Livrare în 24h
675,03 RON / Buc.
Cod produs: TT100
DN: 100 mm
Livrare în 24h
712,29 RON / Buc.
Cod produs: TT150
DN: 150 mm
Livrare în 24h
1.191,25 RON / Buc.
Cod produs: TT200
DN: 200 mm
Livrare în 24h
1.732,49 RON / Buc.
Cod produs: TT250
DN: 250 mm
Livrare în 24h
2.884,25 RON / Buc.
Cod produs: TT300
DN: 300 mm
Livrare în 24h
3.786,19 RON / Buc.
Cod produs: TT400
DN: 400 mm
Livrare în 24h
7.431,97 RON / Buc.
Cod produs: TT500
DN: 500 mm
Livrare în 24h
12.138,25 RON / Buc.
Cod produs: TT600
DN: 600 mm
Livrare în 24h
La Cerere / Buc.
