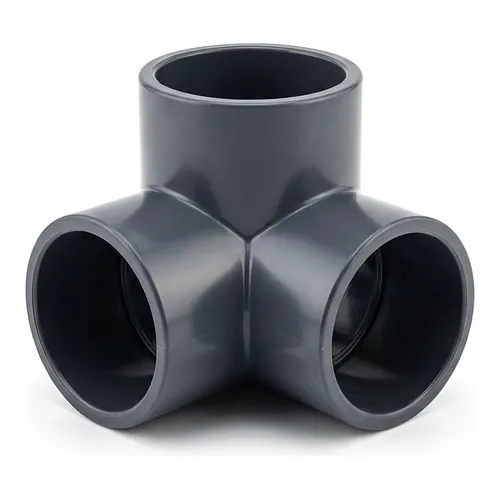

Cot PVC-U cu 3 căi PN16 d50-d63

Cot PVC-U cu 3 căi PN16 d50-d63

Material: PVC-U PN: 16 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul din PVC-U cu 3 căi PN16 de la Georg Fischer este un fiting termoplastic metric specializat, proiectat pentru schimbări de direcție și distribuția fluidelor în trei planuri spațiale. Destinat inginerilor de instalații și montatorilor din sectorul industrial, acest fiting robust permite realizarea unor distribuitoare compacte în gamele dimensionale exterioare d50 mm și d63 mm. Certificat pentru o presiune de lucru PN16 la 20 de grade Celsius, produsul oferă performanțe hidraulice superioare, rigiditate structurală și rezistență chimică excelentă în medii de lucru solicitante.

Caracteristici tehnice

Această piesă integrează mufe metrice calibrate cu precizie pentru lipire cu adeziv, garantând o integritate structurală ridicată sub solicitări hidraulice continue. Fabricat conform standardelor industriale riguroase, compusul din policlorură de vinil neplastifiată își menține proprietățile mecanice până la o temperatură maximă de lucru de 60 de grade Celsius, aplicând factorii corespunzători de reducere a presiunii.

  • Clasă de presiune nominală: PN16 (16 bar la 20 de grade Celsius)
  • Diametre exterioare disponibile: mufe metrice de îmbinare d50 mm și d63 mm
  • Material corp: policlorură de vinil neplastifiată (PVC-U), gri RAL 7011
  • Configurație geometrică: cot ramificat tridimensional la 90 de grade
  • Limită temperatură de lucru: până la 60 de grade Celsius cu reducerea presiunii
  • Compatibilitate fluide: acizi, baze, săruri anorganice și apă tehnologică

Aplicații

Geometria cotului cu trei căi este concepută special pentru optimizarea traseelor de conducte în spații restrânse, unde asamblarea mai multor fitinguri standard ar fi dificilă. Prin integrarea ramificației multidirecționale într-un singur corp compact, fitingul reduce numărul îmbinărilor și minimizează pierderile de sarcină pe distribuitoarele complexe.

Utilizările principale includ stațiile de tratare a apei, circuitele de filtrare pentru piscine publice, instalațiile de dozare chimică și buclele secundare de răcire industrială. Structura termoplastică imună la coroziune previne depunerile de calcar și oxidarea atmosferică externă, reprezentând o alternativă durabilă la fitingurile metalice. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează componente certificate pentru sisteme de conducte termoplastice industriale.

Instalare și îmbinare

Îmbinarea se realizează prin lipire prin mufare cu adeziv specific, obținându-se o sudură chimică omogenă și permanentă între capetele de conductă și mufele fitingului. Precizia dimensională a mufelor garantează o peliculă uniformă de adeziv pe întreaga suprafață de contact a celor trei ieșiri.

Se recomandă debavurarea capetelor de țeavă și curățarea riguroasă a suprafețelor cu decapant Tangit înainte de aplicarea adezivului Tangit PVC-U sau Tangit DTX. Colierele de susținere trebuie poziționate în proximitatea distribuitorului pentru a preveni transmiterea eforturilor mecanice de încovoiere direct în mufele lipite. Ansamblul finalizat asigură o etanșeitate perfectă și o rezistență excelentă la solicitări hidraulice de presiune.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul din PVC-U cu 3 căi PN16 de la Georg Fischer este un fiting termoplastic metric specializat, proiectat pentru schimbări de direcție și distribuția fluidelor în trei planuri spațiale. Destinat inginerilor de instalații și montatorilor din sectorul industrial, acest fiting robust permite realizarea unor distribuitoare compacte în gamele dimensionale exterioare d50 mm și d63 mm. Certificat pentru o presiune de lucru PN16 la 20 de grade Celsius, produsul oferă performanțe hidraulice superioare, rigiditate structurală și rezistență chimică excelentă în medii de lucru solicitante.

Caracteristici tehnice

Această piesă integrează mufe metrice calibrate cu precizie pentru lipire cu adeziv, garantând o integritate structurală ridicată sub solicitări hidraulice continue. Fabricat conform standardelor industriale riguroase, compusul din policlorură de vinil neplastifiată își menține proprietățile mecanice până la o temperatură maximă de lucru de 60 de grade Celsius, aplicând factorii corespunzători de reducere a presiunii.

  • Clasă de presiune nominală: PN16 (16 bar la 20 de grade Celsius)
  • Diametre exterioare disponibile: mufe metrice de îmbinare d50 mm și d63 mm
  • Material corp: policlorură de vinil neplastifiată (PVC-U), gri RAL 7011
  • Configurație geometrică: cot ramificat tridimensional la 90 de grade
  • Limită temperatură de lucru: până la 60 de grade Celsius cu reducerea presiunii
  • Compatibilitate fluide: acizi, baze, săruri anorganice și apă tehnologică

Aplicații

Geometria cotului cu trei căi este concepută special pentru optimizarea traseelor de conducte în spații restrânse, unde asamblarea mai multor fitinguri standard ar fi dificilă. Prin integrarea ramificației multidirecționale într-un singur corp compact, fitingul reduce numărul îmbinărilor și minimizează pierderile de sarcină pe distribuitoarele complexe.

Utilizările principale includ stațiile de tratare a apei, circuitele de filtrare pentru piscine publice, instalațiile de dozare chimică și buclele secundare de răcire industrială. Structura termoplastică imună la coroziune previne depunerile de calcar și oxidarea atmosferică externă, reprezentând o alternativă durabilă la fitingurile metalice. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează componente certificate pentru sisteme de conducte termoplastice industriale.

Instalare și îmbinare

Îmbinarea se realizează prin lipire prin mufare cu adeziv specific, obținându-se o sudură chimică omogenă și permanentă între capetele de conductă și mufele fitingului. Precizia dimensională a mufelor garantează o peliculă uniformă de adeziv pe întreaga suprafață de contact a celor trei ieșiri.

Se recomandă debavurarea capetelor de țeavă și curățarea riguroasă a suprafețelor cu decapant Tangit înainte de aplicarea adezivului Tangit PVC-U sau Tangit DTX. Colierele de susținere trebuie poziționate în proximitatea distribuitorului pentru a preveni transmiterea eforturilor mecanice de încovoiere direct în mufele lipite. Ansamblul finalizat asigură o etanșeitate perfectă și o rezistență excelentă la solicitări hidraulice de presiune.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 50 mm
RV0GTI500
Material: PVC-U
PN: 16 Bar
Buc. 28,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
RV0GTI630
Material: PVC-U
PN: 16 Bar
Buc. 41,82 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: RV0GTI500
D: 50 mm
Livrare în 24h
28,94 RON / Buc.
Cod produs: RV0GTI630
D: 63 mm
Livrare în 24h
41,82 RON / Buc.
