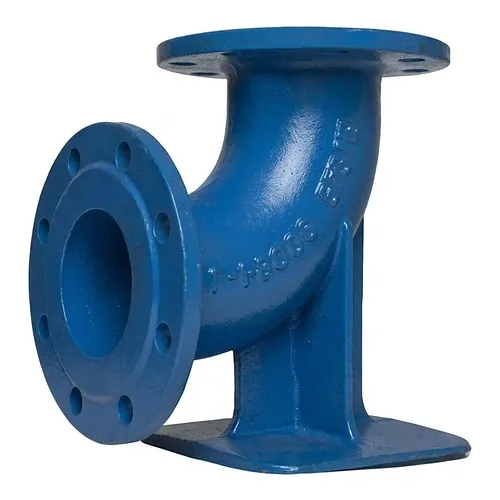

Cot cu picior și flanșe 90 grade din fontă ductilă albastră cu talpă de susținere

Cot cu picior și flanșe 90 grade fontă ductilă PN16 DN80-DN150

  Fișă tehnică (PDF) |   Catalog

Cotul cu picior și flanșe 90 grade din fontă ductilă PN16 este o armătură structurală robustă, proiectată pentru rețele municipale de distribuție a apei potabile, stații de pompare și aducțiuni industriale. Fabricat din fontă ductilă EN-GJS-500-7 în deplină conformitate cu standardul EN 545, acest cot de înaltă rezistență combină o schimbare lină de direcție la 90 de grade cu o talpă integrată de sprijin. Piesa permite ancorarea rigidă direct pe fundații din beton, protejând robineții și tronsoanele de conductă adiacente împotriva solicitărilor hidraulice dinamice.

Caracteristici tehnice

Proiectat pentru a prelua impulsul fluidului și sarcinile generate de coloanele verticale de pompare, acest cot cu picior asigură o redirecționare hidraulică stabilă, disipând solicitările mecanice direct în radierul de beton. Profilul său interior optimizat minimizează turbulențele și reduce pierderile locale de sarcină în rețelele sub presiune.

  • Presiune nominală: Clasă PN16 pentru presiuni continue de lucru de până la 16 bar.
  • Unghi de curbură: 90 grade cu rază interioară uniformă pentru curgere hidraulică lină.
  • Găurire flanșe: Executată cu precizie în conformitate cu standardul EN 1092-2 PN16.
  • Picior integrat: Bază solidă turnată monobloc pentru rezemare stabilă pe fundație.
  • Protecție anticorozivă: Strat electrochimic de pulbere epoxidică aplicat cu grosime minimă de 250 μm.
  • Conformitate sanitară: Certificat pentru apă potabilă prin avizele WRAS, ACS și PZH.

Materiale și standarde

Realizat din fontă ductilă cu grafit nodular EN-GJS-500-7 conform EN 545, acest fiting structural oferă rezistență mecanică ridicată, ductilitate excelentă și rezistență superioară la șocuri hidraulice. Fiecare corp turnat respectă toleranțe stricte de fabricație pentru a garanta integritatea sub sarcini mecanice continue.

Toate suprafețele interioare și exterioare sunt sablate și acoperite electrostatic cu o rășină epoxidică de înaltă aderență în nuanța RAL 5015 (albastru azur). Stratul protector depășește grosimea minimă de 250 μm, prevenind coroziunea provocată de solurile umede sau mediile agresive și respectând cerințele sanitare WRAS, ACS și PZH pentru rețelele destinate consumului uman.

Instalare și îmbinare

Cotul cu picior se montează simplu în linie cu robineți sertar pană, tubulatură flanșată sau coloane verticale de refulare, folosind asamblări cu flanșe EN 1092-2 PN16. Alinierea corectă a contraflanșelor și strângerea în cruce a buloanelor cu cheie dinamometrică asigură o etanșare perfectă împreună cu garniturile de flanșă adecvate.

La montajul la baza coloanelor verticale sau în căminele stațiilor de pompare, talpa cotului trebuie așezată complet pe un soclu orizontal de beton ori pe un masiv de ancoraj. Fixarea piciorului degrevează conductele de greutatea proprie a coloanei verticale de apă și amortizează loviturile de berbec generate la pornirea sau oprirea electropompelor.

  Fișă tehnică (PDF) |   Catalog

Cotul cu picior și flanșe 90 grade din fontă ductilă PN16 este o armătură structurală robustă, proiectată pentru rețele municipale de distribuție a apei potabile, stații de pompare și aducțiuni industriale. Fabricat din fontă ductilă EN-GJS-500-7 în deplină conformitate cu standardul EN 545, acest cot de înaltă rezistență combină o schimbare lină de direcție la 90 de grade cu o talpă integrată de sprijin. Piesa permite ancorarea rigidă direct pe fundații din beton, protejând robineții și tronsoanele de conductă adiacente împotriva solicitărilor hidraulice dinamice.

Caracteristici tehnice

Proiectat pentru a prelua impulsul fluidului și sarcinile generate de coloanele verticale de pompare, acest cot cu picior asigură o redirecționare hidraulică stabilă, disipând solicitările mecanice direct în radierul de beton. Profilul său interior optimizat minimizează turbulențele și reduce pierderile locale de sarcină în rețelele sub presiune.

  • Presiune nominală: Clasă PN16 pentru presiuni continue de lucru de până la 16 bar.
  • Unghi de curbură: 90 grade cu rază interioară uniformă pentru curgere hidraulică lină.
  • Găurire flanșe: Executată cu precizie în conformitate cu standardul EN 1092-2 PN16.
  • Picior integrat: Bază solidă turnată monobloc pentru rezemare stabilă pe fundație.
  • Protecție anticorozivă: Strat electrochimic de pulbere epoxidică aplicat cu grosime minimă de 250 μm.
  • Conformitate sanitară: Certificat pentru apă potabilă prin avizele WRAS, ACS și PZH.

Materiale și standarde

Realizat din fontă ductilă cu grafit nodular EN-GJS-500-7 conform EN 545, acest fiting structural oferă rezistență mecanică ridicată, ductilitate excelentă și rezistență superioară la șocuri hidraulice. Fiecare corp turnat respectă toleranțe stricte de fabricație pentru a garanta integritatea sub sarcini mecanice continue.

Toate suprafețele interioare și exterioare sunt sablate și acoperite electrostatic cu o rășină epoxidică de înaltă aderență în nuanța RAL 5015 (albastru azur). Stratul protector depășește grosimea minimă de 250 μm, prevenind coroziunea provocată de solurile umede sau mediile agresive și respectând cerințele sanitare WRAS, ACS și PZH pentru rețelele destinate consumului uman.

Instalare și îmbinare

Cotul cu picior se montează simplu în linie cu robineți sertar pană, tubulatură flanșată sau coloane verticale de refulare, folosind asamblări cu flanșe EN 1092-2 PN16. Alinierea corectă a contraflanșelor și strângerea în cruce a buloanelor cu cheie dinamometrică asigură o etanșare perfectă împreună cu garniturile de flanșă adecvate.

La montajul la baza coloanelor verticale sau în căminele stațiilor de pompare, talpa cotului trebuie așezată complet pe un soclu orizontal de beton ori pe un masiv de ancoraj. Fixarea piciorului degrevează conductele de greutatea proprie a coloanei verticale de apă și amortizează loviturile de berbec generate la pornirea sau oprirea electropompelor.

Variante, prețuri și disponibilitate
Dimensiune Cod produs U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
DN 80 mm
N080 Buc. 337,52 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 100 mm
N100 Buc. 418,22 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 150 mm
N150 Buc. 768,54 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: N080
DN: 80 mm
Livrare în 24h
337,52 RON / Buc.
Cod produs: N100
DN: 100 mm
Livrare în 24h
418,22 RON / Buc.
Cod produs: N150
DN: 150 mm
Livrare în 24h
768,54 RON / Buc.
