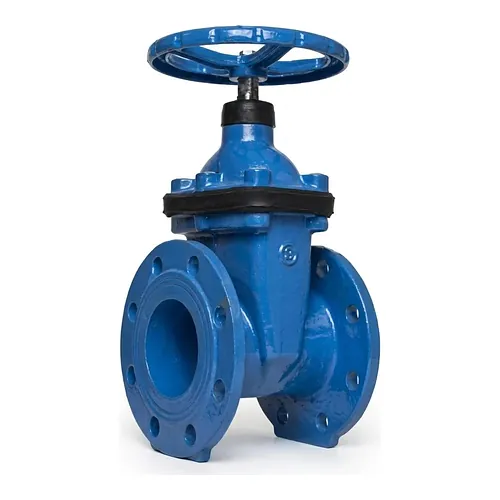

Robinet cu sertar pană F4 din fontă ductilă PN16 cu roată de manevră

Robinet cu sertar pană F4 fontă ductilă PN16

Material: Fonta PN: 16 Bar

  Fișă tehnică (PDF) |   Catalog

Robinetul cu sertar pană Blucast Seria 115 F4 este un robinet cu flanșe și etanșare elastică, turnat din fontă ductilă EN-GJS-500-7, destinat apei potabile și lichidelor neutre până la 80 grade Celsius. Disponibil de la DN 40 la DN 150, la presiunea nominală PN16, îmbină lungimea de montaj scurtă EN 558-1 Seria 14 cu trecerea integrală, tija neascendentă din oțel inoxidabil și închiderea în sens orar, pentru rețele edilitare, de irigații și industriale.

Caracteristici tehnice

Robinetul izolează debitul în ambele sensuri la o presiune maximă de lucru de 16 bar, iar pana ghidată și cauciucată asigură o etanșare perfectă de 100%, fără frecarea elastomerului pe corpul robinetului. Pasajul integral, lipsit de zone de retenție, menține căderile de presiune și cuplul de manevră la valori reduse și elimină necesarul de întreținere.

  • Presiune maximă de lucru: PN16, 16 bar, închidere bidirecțională
  • Temperatură de lucru: 0 până la 80 grade Celsius, apă potabilă și lichide neutre
  • Lungime de montaj: EN 558-1 Seria 14, DIN 3202 F4, model scurt
  • Racord cu flanșe: găurire EN 1092-2, compatibilă cu contraflanșe PN10 și PN16
  • Pasaj: trecere integrală, fără zone de retenție, cuplu redus de închidere
  • Tijă: neascendentă, din oțel inoxidabil AISI 420, închidere în sens orar, piuliță din alamă înlocuibilă

Aplicații

Robineții Seria 115 F4 se montează ca puncte de izolare pe conducte de distribuție a apei potabile, în stații de pompare, în cămine de robineți, pe distribuitoare de irigații și pe trasee industriale cu lichide neutre, în limita de temperatură indicată. Modelul scurt F4 este potrivit pentru tronsoane aglomerate de conducte și pentru montajul în cămin, acolo unde spațiul de montaj disponibil este limitat, iar acționarea cu roată de manevră simplifică punerea în funcțiune și sectorizarea. Flanșele de protecție împotriva prafului și garnitura de protecție a muchiilor, prevăzute pe această gamă de dimensiuni, protejează suprafețele de etanșare și pasajul în timpul transportului, depozitării și manipulării pe șantier.

Materiale și standarde

Robinetul este proiectat conform EN 1074 și EN 1171. Corpul, capacul, miezul penei și roata de manevră sunt turnate din fontă ductilă EN-GJS-500-7; pana este complet vulcanizată cu EPDM conform EN 681, tija din oțel inoxidabil AISI 420 lucrează într-o piuliță din alamă înlocuibilă, etanșarea se face prin garnituri multiple din EPDM fără întreținere, iar șuruburile și șaibele sunt din oțel inoxidabil AISI 304.

Protecția anticorozivă constă într-o acoperire cu pulbere epoxidică aplicată automat, electrostatic, cu grosime minimă de 250 micrometri, în nuanța RAL 5015 albastru, realizată după specificația Blucast cu strat epoxidic agrementat WRAS. Gama poartă marcajul CE, atestarea sanitară ACS și certificatul igienic PZH pentru tratarea și distribuția apei potabile, fiind acoperită de garanția de calitate Blucast de șapte ani. BigWeld livrează gama din stoc, în cadrul programului de robineți din fontă ductilă.

  Fișă tehnică (PDF) |   Catalog

Robinetul cu sertar pană Blucast Seria 115 F4 este un robinet cu flanșe și etanșare elastică, turnat din fontă ductilă EN-GJS-500-7, destinat apei potabile și lichidelor neutre până la 80 grade Celsius. Disponibil de la DN 40 la DN 150, la presiunea nominală PN16, îmbină lungimea de montaj scurtă EN 558-1 Seria 14 cu trecerea integrală, tija neascendentă din oțel inoxidabil și închiderea în sens orar, pentru rețele edilitare, de irigații și industriale.

Caracteristici tehnice

Robinetul izolează debitul în ambele sensuri la o presiune maximă de lucru de 16 bar, iar pana ghidată și cauciucată asigură o etanșare perfectă de 100%, fără frecarea elastomerului pe corpul robinetului. Pasajul integral, lipsit de zone de retenție, menține căderile de presiune și cuplul de manevră la valori reduse și elimină necesarul de întreținere.

  • Presiune maximă de lucru: PN16, 16 bar, închidere bidirecțională
  • Temperatură de lucru: 0 până la 80 grade Celsius, apă potabilă și lichide neutre
  • Lungime de montaj: EN 558-1 Seria 14, DIN 3202 F4, model scurt
  • Racord cu flanșe: găurire EN 1092-2, compatibilă cu contraflanșe PN10 și PN16
  • Pasaj: trecere integrală, fără zone de retenție, cuplu redus de închidere
  • Tijă: neascendentă, din oțel inoxidabil AISI 420, închidere în sens orar, piuliță din alamă înlocuibilă

Aplicații

Robineții Seria 115 F4 se montează ca puncte de izolare pe conducte de distribuție a apei potabile, în stații de pompare, în cămine de robineți, pe distribuitoare de irigații și pe trasee industriale cu lichide neutre, în limita de temperatură indicată. Modelul scurt F4 este potrivit pentru tronsoane aglomerate de conducte și pentru montajul în cămin, acolo unde spațiul de montaj disponibil este limitat, iar acționarea cu roată de manevră simplifică punerea în funcțiune și sectorizarea. Flanșele de protecție împotriva prafului și garnitura de protecție a muchiilor, prevăzute pe această gamă de dimensiuni, protejează suprafețele de etanșare și pasajul în timpul transportului, depozitării și manipulării pe șantier.

Materiale și standarde

Robinetul este proiectat conform EN 1074 și EN 1171. Corpul, capacul, miezul penei și roata de manevră sunt turnate din fontă ductilă EN-GJS-500-7; pana este complet vulcanizată cu EPDM conform EN 681, tija din oțel inoxidabil AISI 420 lucrează într-o piuliță din alamă înlocuibilă, etanșarea se face prin garnituri multiple din EPDM fără întreținere, iar șuruburile și șaibele sunt din oțel inoxidabil AISI 304.

Protecția anticorozivă constă într-o acoperire cu pulbere epoxidică aplicată automat, electrostatic, cu grosime minimă de 250 micrometri, în nuanța RAL 5015 albastru, realizată după specificația Blucast cu strat epoxidic agrementat WRAS. Gama poartă marcajul CE, atestarea sanitară ACS și certificatul igienic PZH pentru tratarea și distribuția apei potabile, fiind acoperită de garanția de calitate Blucast de șapte ani. BigWeld livrează gama din stoc, în cadrul programului de robineți din fontă ductilă.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
DN 40 mm
115040
Material: Fonta
PN: 16 Bar
Buc. 517,86 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 50 mm
115050
Material: Fonta
PN: 16 Bar
Buc. 485,04 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 65 mm
115065
Material: Fonta
PN: 16 Bar
Buc. 578,78 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 80 mm
115080
Material: Fonta
PN: 16 Bar
Buc. 607,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 100 mm
115100
Material: Fonta
PN: 16 Bar
Buc. 665,37 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 125 mm
115125
Material: Fonta
PN: 16 Bar
Buc. 1.110,33 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 150 mm
115150
Material: Fonta
PN: 16 Bar
Buc. 1.094,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 115040
DN: 40 mm
Livrare în 24h
517,86 RON / Buc.
Cod produs: 115050
DN: 50 mm
Livrare în 24h
485,04 RON / Buc.
Cod produs: 115065
DN: 65 mm
Livrare în 24h
578,78 RON / Buc.
Cod produs: 115080
DN: 80 mm
Livrare în 24h
607,00 RON / Buc.
Cod produs: 115100
DN: 100 mm
Livrare în 24h
665,37 RON / Buc.
Cod produs: 115125
DN: 125 mm
Livrare în 24h
1.110,33 RON / Buc.
Cod produs: 115150
DN: 150 mm
Livrare în 24h
1.094,60 RON / Buc.
