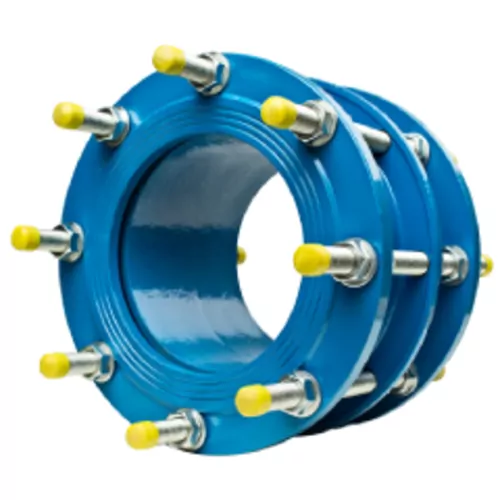

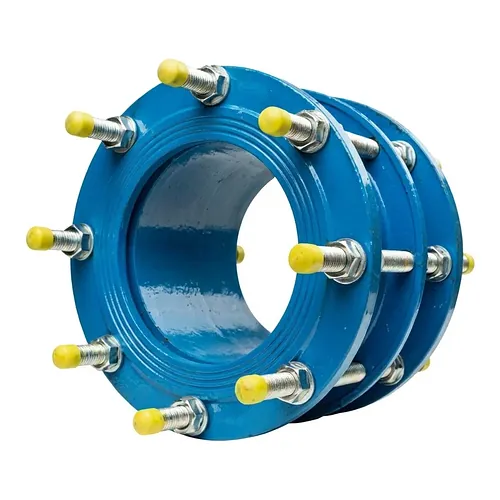

Compensator de montaj din fontă ductilă PN16 vopsit în albastru, echipat cu tije de strângere

Compensator de montaj din fontă ductilă PN16

  Fișă tehnică (PDF) |   Catalog

Compensatorul de montaj din fontă ductilă Blucast PN16 asigură reglajul longitudinal necesar pentru instalarea, alinierea și mentenanța rapidă a echipamentelor flanșate pe conductă, precum robineți sertar pană, robineți fluture, supape de sens și grupuri de pompare. Proiectat pentru distribuția apei potabile, rețele de canalizare și circuite industriale, acest fiting telescopic preia deplasările axiale pentru a proteja armăturile de solicitările mecanice la montaj. BigWeld livrează aceste compensatoare de montaj în calitate de distribuitor autorizat Blucast pe teritoriul Europei.

Caracteristici tehnice

Compensatorul de montaj este dimensionat pentru o presiune de lucru PN16 și permite o cursă axială optimă pentru înlocuirea facilă a componentelor montate pe traseu. Tiranții de ghidare de înaltă rezistență preiau solicitările axiale generate de împingerea hidraulică de-a lungul îmbinării cu flanșe.

  • Presiune nominală: PN16 / 16 bar presiune continuă de lucru
  • Găurire flanșe: Flanșe plate conform standardului EN 1092-2 PN16
  • Protecție anticorozivă: Strat de pulbere epoxidică min. 250 μm (RAL 5015)
  • Profil de etanșare: Garnitură profilată din elastomer EPDM sau NBR
  • Tiranți și șuruburi: Oțel zincat la cald pentru sarcini grele (opțional inox A2)
  • Compatibilitate fluide: Apă potabilă, apă brută, lichide neutre și ape uzate tratate

Materiale și standarde

Toate componentele structurale ale corpului și inelele de flanșă sunt turnate din fontă ductilă EN-GJS-500-7, asigurând rezistență mecanică ridicată la tracțiune. Ansamblul respectă standardele europene de fabricație pentru armături și fitinguri industriale, garantând o îmbinare dimensională precisă cu flanșele conductelor.

Protecția suprafețelor interioare și exterioare este asigurată printr-un strat electrostatic de pulbere epoxidică cu o grosime minimă de 250 μm în nuanța albastru RAL 5015. Acest tratament oferă o rezistență îndelungată împotriva coroziunii și solicitărilor chimice din sol, fiind certificat pentru contactul cu apa potabilă conform cerințelor igienico-sanitare WRAS, ACS și PZH.

Instalare și îmbinare

Ajustarea telescopică permite comprimarea ansamblului la demontarea armăturilor și extinderea lui la montaj, oferind spațiul necesar pentru așezarea garniturilor de etanșare. Strângerea uniformă a piulițelor pe tiranți comprimă garnitura din elastomer pe manșonul intermediar și rigidizează îmbinarea împotriva deplasărilor axiale.

La montajul între un robinet flanșat și conducta fixă, tiranții rețin solicitările hidraulice axiale, împiedicând smulgerea conductei și deformarea flanșelor de racord. Această ancorare rigidă protejează debitmetrele și corpurile robineților împotriva momentelor de încovoiere și a tensiunilor cauzate de variațiile termice.

  Fișă tehnică (PDF) |   Catalog

Compensatorul de montaj din fontă ductilă Blucast PN16 asigură reglajul longitudinal necesar pentru instalarea, alinierea și mentenanța rapidă a echipamentelor flanșate pe conductă, precum robineți sertar pană, robineți fluture, supape de sens și grupuri de pompare. Proiectat pentru distribuția apei potabile, rețele de canalizare și circuite industriale, acest fiting telescopic preia deplasările axiale pentru a proteja armăturile de solicitările mecanice la montaj. BigWeld livrează aceste compensatoare de montaj în calitate de distribuitor autorizat Blucast pe teritoriul Europei.

Caracteristici tehnice

Compensatorul de montaj este dimensionat pentru o presiune de lucru PN16 și permite o cursă axială optimă pentru înlocuirea facilă a componentelor montate pe traseu. Tiranții de ghidare de înaltă rezistență preiau solicitările axiale generate de împingerea hidraulică de-a lungul îmbinării cu flanșe.

  • Presiune nominală: PN16 / 16 bar presiune continuă de lucru
  • Găurire flanșe: Flanșe plate conform standardului EN 1092-2 PN16
  • Protecție anticorozivă: Strat de pulbere epoxidică min. 250 μm (RAL 5015)
  • Profil de etanșare: Garnitură profilată din elastomer EPDM sau NBR
  • Tiranți și șuruburi: Oțel zincat la cald pentru sarcini grele (opțional inox A2)
  • Compatibilitate fluide: Apă potabilă, apă brută, lichide neutre și ape uzate tratate

Materiale și standarde

Toate componentele structurale ale corpului și inelele de flanșă sunt turnate din fontă ductilă EN-GJS-500-7, asigurând rezistență mecanică ridicată la tracțiune. Ansamblul respectă standardele europene de fabricație pentru armături și fitinguri industriale, garantând o îmbinare dimensională precisă cu flanșele conductelor.

Protecția suprafețelor interioare și exterioare este asigurată printr-un strat electrostatic de pulbere epoxidică cu o grosime minimă de 250 μm în nuanța albastru RAL 5015. Acest tratament oferă o rezistență îndelungată împotriva coroziunii și solicitărilor chimice din sol, fiind certificat pentru contactul cu apa potabilă conform cerințelor igienico-sanitare WRAS, ACS și PZH.

Instalare și îmbinare

Ajustarea telescopică permite comprimarea ansamblului la demontarea armăturilor și extinderea lui la montaj, oferind spațiul necesar pentru așezarea garniturilor de etanșare. Strângerea uniformă a piulițelor pe tiranți comprimă garnitura din elastomer pe manșonul intermediar și rigidizează îmbinarea împotriva deplasărilor axiale.

La montajul între un robinet flanșat și conducta fixă, tiranții rețin solicitările hidraulice axiale, împiedicând smulgerea conductei și deformarea flanșelor de racord. Această ancorare rigidă protejează debitmetrele și corpurile robineților împotriva momentelor de încovoiere și a tensiunilor cauzate de variațiile termice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
DN 200 mm
DJP200 Buc. 1.489,56 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 250 mm
DJP250 Buc. 2.072,06 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 300 mm
DJP300 Buc. 2.446,46 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 400 mm
DJP400 Buc. 5.297,82 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 500 mm
DJP500 Buc. 9.524,62 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 600 mm
DJP600 Buc. 11.267,42 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 700 mm
DJP700 Buc. 13.537,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 800 mm
DJP800 Buc. 19.166,53 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 1000 mm
DJP1000 Buc. 28.129,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 1200 mm
DJP1200 Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: DJP200
DN: 200 mm
Livrare în 24h
1.489,56 RON / Buc.
Cod produs: DJP250
DN: 250 mm
Livrare în 24h
2.072,06 RON / Buc.
Cod produs: DJP300
DN: 300 mm
Livrare în 24h
2.446,46 RON / Buc.
Cod produs: DJP400
DN: 400 mm
Livrare în 24h
5.297,82 RON / Buc.
Cod produs: DJP500
DN: 500 mm
Livrare în 24h
9.524,62 RON / Buc.
Cod produs: DJP600
DN: 600 mm
Livrare în 24h
11.267,42 RON / Buc.
Cod produs: DJP700
DN: 700 mm
Livrare în 24h
13.537,20 RON / Buc.
Cod produs: DJP800
DN: 800 mm
Livrare în 24h
19.166,53 RON / Buc.
Cod produs: DJP1000
DN: 1000 mm
Livrare în 24h
28.129,90 RON / Buc.
Cod produs: DJP1200
DN: 1200 mm
Livrare în 24h
La Cerere / Buc.
