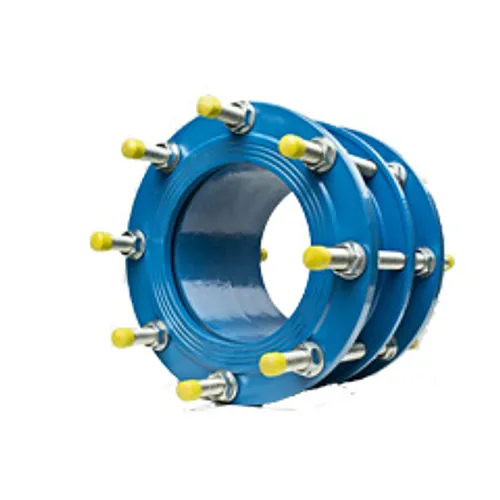

Compensator de montaj din fontă ductilă PN10/16 cu tije filetate și capace galbene

Compensator de montaj din fontă ductilă PN10/16 DN50-150

  Fișă tehnică (PDF) |   Catalog

Compensatorul de montaj din fontă ductilă BLUCAST PN10/16 (seria DJ) asigură reglajul longitudinal esențial și flexibilitatea mecanică necesară pe rețelele de conducte cu flanșe, permițând instalarea, alinierea și demontarea armăturilor fără a transmite tensiuni mecanice tronsoanelor adiacente. Proiectat pentru distribuția apei potabile, rețele de canalizare și circuite industriale de utilități, ansamblul acoperă diametre de la DN50 până la DN150. BigWeld livrează întreaga gamă în calitate de distribuitor autorizat Blucast.

Caracteristici tehnice

Acest compensator de montaj oferă o cursă axială optimă pentru preluarea jocurilor de montaj și facilitarea înlocuirii armăturilor la presiuni ridicate de exploatare. Ansamblul de tirante integrate preia împingerile hidraulice axiale în timpul funcționării de regim și la efectuarea probelor de presiune ale rețelei.

  • Presiune nominală: PN10 și PN16 (10 bar și 16 bar)
  • Gamă dimensională: racorduri cu flanșe de la DN50 până la DN150
  • Standard flanșe: găurire conform EN 1092-2
  • Temperatură de lucru: 0 grade până la +80 grade Celsius
  • Protecție anticorozivă: pulbere epoxidică aplicată electrostatic, grosime minimă 250 µm, albastru deschis RAL 5015
  • Profil de etanșare: garnitură elastomerică din EPDM conform EN 681 (la cerere NBR)

Materiale și standarde

Fiecare componentă este fabricată din materiale durabile certificate pentru contactul cu apa potabilă și pentru rezistență ridicată în medii subterane solicitante. Piesele telescopice sunt turnate din fontă ductilă de clasă superioară pentru a suporta sarcini dinamice și variații ciclice de presiune.

Corpul principal și flanșele intermediare sunt realizate din fontă ductilă EN-GJS-500-7, asigurând o rezistență excelentă la tracțiune și șocuri mecanice. Acoperirea cu pulbere epoxidică deține aviz WRAS și certificare sanitară PZH pentru rețele de apă potabilă. Șuruburile și tirantele sunt livrate standard din oțel zincat termic la cald, fiind disponibilă și opțiunea din oțel inoxidabil AISI 304 (A2) pentru soluri agresive sau contact chimic. Procesul de fabricație este certificat conform ISO 9001:2015 și ISO 14001:2015, fiecare produs beneficiind de garanția de producător BLUCAST de 7 ani.

Instalare și îmbinare

Construcția telescopică permite montarea și demontarea rapidă a echipamentelor cu flanșe fără a forța elementele fixe de ancorare ale conductei. Reglarea piulițelor pe tirante facilitează alinierea precisă a flanșelor în timpul execuției lucrărilor și la reviziile programate.

La montarea alături de robineți sertar pană, supape de sens, debitmetre sau agregate de pompare, compensatorul se comprimă pentru a asigura spațiul necesar așezării garniturilor și strângerii șuruburilor. După aliniere, tirantele se strâng uniform pentru a stabili lungimea de lucru finală și pentru a bloca îmbinarea împotriva solicitărilor hidraulice. Garnitura elastomerică din EPDM garantează o etanșare sigură și fiabilă, fără a necesita operațiuni ulterioare de mentenanță în condiții normale de exploatare.

  Fișă tehnică (PDF) |   Catalog

Compensatorul de montaj din fontă ductilă BLUCAST PN10/16 (seria DJ) asigură reglajul longitudinal esențial și flexibilitatea mecanică necesară pe rețelele de conducte cu flanșe, permițând instalarea, alinierea și demontarea armăturilor fără a transmite tensiuni mecanice tronsoanelor adiacente. Proiectat pentru distribuția apei potabile, rețele de canalizare și circuite industriale de utilități, ansamblul acoperă diametre de la DN50 până la DN150. BigWeld livrează întreaga gamă în calitate de distribuitor autorizat Blucast.

Caracteristici tehnice

Acest compensator de montaj oferă o cursă axială optimă pentru preluarea jocurilor de montaj și facilitarea înlocuirii armăturilor la presiuni ridicate de exploatare. Ansamblul de tirante integrate preia împingerile hidraulice axiale în timpul funcționării de regim și la efectuarea probelor de presiune ale rețelei.

  • Presiune nominală: PN10 și PN16 (10 bar și 16 bar)
  • Gamă dimensională: racorduri cu flanșe de la DN50 până la DN150
  • Standard flanșe: găurire conform EN 1092-2
  • Temperatură de lucru: 0 grade până la +80 grade Celsius
  • Protecție anticorozivă: pulbere epoxidică aplicată electrostatic, grosime minimă 250 µm, albastru deschis RAL 5015
  • Profil de etanșare: garnitură elastomerică din EPDM conform EN 681 (la cerere NBR)

Materiale și standarde

Fiecare componentă este fabricată din materiale durabile certificate pentru contactul cu apa potabilă și pentru rezistență ridicată în medii subterane solicitante. Piesele telescopice sunt turnate din fontă ductilă de clasă superioară pentru a suporta sarcini dinamice și variații ciclice de presiune.

Corpul principal și flanșele intermediare sunt realizate din fontă ductilă EN-GJS-500-7, asigurând o rezistență excelentă la tracțiune și șocuri mecanice. Acoperirea cu pulbere epoxidică deține aviz WRAS și certificare sanitară PZH pentru rețele de apă potabilă. Șuruburile și tirantele sunt livrate standard din oțel zincat termic la cald, fiind disponibilă și opțiunea din oțel inoxidabil AISI 304 (A2) pentru soluri agresive sau contact chimic. Procesul de fabricație este certificat conform ISO 9001:2015 și ISO 14001:2015, fiecare produs beneficiind de garanția de producător BLUCAST de 7 ani.

Instalare și îmbinare

Construcția telescopică permite montarea și demontarea rapidă a echipamentelor cu flanșe fără a forța elementele fixe de ancorare ale conductei. Reglarea piulițelor pe tirante facilitează alinierea precisă a flanșelor în timpul execuției lucrărilor și la reviziile programate.

La montarea alături de robineți sertar pană, supape de sens, debitmetre sau agregate de pompare, compensatorul se comprimă pentru a asigura spațiul necesar așezării garniturilor și strângerii șuruburilor. După aliniere, tirantele se strâng uniform pentru a stabili lungimea de lucru finală și pentru a bloca îmbinarea împotriva solicitărilor hidraulice. Garnitura elastomerică din EPDM garantează o etanșare sigură și fiabilă, fără a necesita operațiuni ulterioare de mentenanță în condiții normale de exploatare.

Variante, prețuri și disponibilitate
Dimensiune Cod produs U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
DN 50 mm
DJ050 Buc. 503,48 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 65 mm
DJ065 Buc. 545,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 80 mm
DJ080 Buc. 689,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 100 mm
DJ100 Buc. 653,48 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 125 mm
DJ125 Buc. 914,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 150 mm
DJ150 Buc. 992,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: DJ050
DN: 50 mm
Livrare în 24h
503,48 RON / Buc.
Cod produs: DJ065
DN: 65 mm
Livrare în 24h
545,55 RON / Buc.
Cod produs: DJ080
DN: 80 mm
Livrare în 24h
689,71 RON / Buc.
Cod produs: DJ100
DN: 100 mm
Livrare în 24h
653,48 RON / Buc.
Cod produs: DJ125
DN: 125 mm
Livrare în 24h
914,40 RON / Buc.
Cod produs: DJ150
DN: 150 mm
Livrare în 24h
992,71 RON / Buc.
