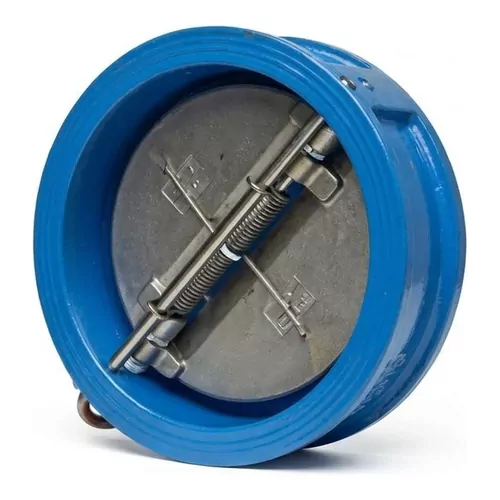

Clapetă de sens dublu disc BLUCAST BCV din fontă ductilă albastră cu mecanism cu arc

Clapetă de sens dublu disc BLUCAST BCV fontă ductilă PN16

Material: Fonta PN: 16 Bar

  Fișă tehnică (PDF) |   Catalog

Supapa de sens dublu disc BLUCAST seria BCV oferă o protecție fiabilă împotriva curgerii inverse și a șocurilor hidraulice în rețelele municipale de apă potabilă, stațiile de pompare și conductele industriale pentru fluide neutre. Concepută pentru montaj tip wafer între contraflanșe standard EN 1092-2, această armătură compactă integrează un corp robust din fontă ductilă EN-GJS-500-7, două semidiscuri batante asistate de arc din oțel inoxidabil AISI 304 și o etanșare cauciucată din EPDM pentru închidere etanșă la presiunea nominală PN16.

Caracteristici tehnice

Această clapetă de sens funcționează printr-un mecanism de închidere asistat de arc de rapel care reacționează instantaneu la scăderea vitezei fluidului, etanșând conducta înainte de inversarea sensului de curgere. Închiderea dinamică rapidă amortizează solicitările hidraulice și previne eficient loviturile de berbec distructive pe refularea pompelor.

  • Presiune nominală de lucru: PN16 (presiune maximă de regim admisibilă de 16 bar).
  • Interval de temperatură admis: între 0 grade C și 80 grade C pentru fluide neutre.
  • Lungime constructivă: standardizată conform DIN EN 558-1 seria 16.
  • Compatibilitate de conectare: proiectată pentru strângere între contraflanșe EN 1092-2 PN10 și PN16.
  • Testare hidraulică: etanșeitatea scaunului și rezistența corpului sunt verificate conform normei EN 12266-1.
  • Mecanism intern: arcurile de torsiune din oțel inoxidabil AISI 304 asigură o presiune minimă de deschidere și o cursă lină.

Materiale și standarde

Toate componentele structurale și elementele aflate în contact direct cu fluidul sunt executate din materiale de înaltă puritate, conforme cu normele europene pentru apă potabilă și instalații industriale. Clapeta respectă standardele de fabricație EN 12334 și EN 14341, având marcaj CE și certificat de igienă PZH.

Corpul de presiune este turnat din fontă ductilă EN-GJS-500-7, oferind proprietăți mecanice și o rezistență la tracțiune superioare fontei cenușii convenționale. Cele două semidiscuri mobile, axul central de ghidare, opritorul și arcul de rapel sunt prelucrate cu precizie din oțel inoxidabil AISI 304 rezistent la coroziune. Sediul elastic vulcanizat direct pe corp din compus EPDM certificat garantează o etanșeitate completă fără scăpări. Protecția anticorozivă de lungă durată este asigurată printr-o vopsire electrostatică cu pulbere epoxidică netoxică, aplicată la interior și la exterior într-un strat minim de 250 μm, finisată în nuanța albastru deschis RAL 5015.

Instalare și îmbinare

Corpul îngust tip wafer permite o montare rapidă și o economie considerabilă de spațiu între flanșele conductei, prin strângere cu tije filetate metrice standardizate. Acest profil compact reduce greutatea ansamblului tehnologic și ușurează manevrarea pe șantier în cămine de vizitare sau spații tehnice restrânse.

Armătura de reținere BLUCAST BCV este proiectată pentru instalare pe tronsoane de țeavă orizontale sau verticale cu direcție de curgere ascendentă. În cazul conductelor orizontale, axul central al discurilor trebuie poziționat vertical pentru a permite deplasarea simetrică a clapetelor și o uzură uniformă a garniturilor. Este necesar ca flanșele de legătură să fie perfect coaxiale, lăsând un spațiu interior liber în aval pentru cursa neobstrucționată a discurilor la debite maxime.

  Fișă tehnică (PDF) |   Catalog

Supapa de sens dublu disc BLUCAST seria BCV oferă o protecție fiabilă împotriva curgerii inverse și a șocurilor hidraulice în rețelele municipale de apă potabilă, stațiile de pompare și conductele industriale pentru fluide neutre. Concepută pentru montaj tip wafer între contraflanșe standard EN 1092-2, această armătură compactă integrează un corp robust din fontă ductilă EN-GJS-500-7, două semidiscuri batante asistate de arc din oțel inoxidabil AISI 304 și o etanșare cauciucată din EPDM pentru închidere etanșă la presiunea nominală PN16.

Caracteristici tehnice

Această clapetă de sens funcționează printr-un mecanism de închidere asistat de arc de rapel care reacționează instantaneu la scăderea vitezei fluidului, etanșând conducta înainte de inversarea sensului de curgere. Închiderea dinamică rapidă amortizează solicitările hidraulice și previne eficient loviturile de berbec distructive pe refularea pompelor.

  • Presiune nominală de lucru: PN16 (presiune maximă de regim admisibilă de 16 bar).
  • Interval de temperatură admis: între 0 grade C și 80 grade C pentru fluide neutre.
  • Lungime constructivă: standardizată conform DIN EN 558-1 seria 16.
  • Compatibilitate de conectare: proiectată pentru strângere între contraflanșe EN 1092-2 PN10 și PN16.
  • Testare hidraulică: etanșeitatea scaunului și rezistența corpului sunt verificate conform normei EN 12266-1.
  • Mecanism intern: arcurile de torsiune din oțel inoxidabil AISI 304 asigură o presiune minimă de deschidere și o cursă lină.

Materiale și standarde

Toate componentele structurale și elementele aflate în contact direct cu fluidul sunt executate din materiale de înaltă puritate, conforme cu normele europene pentru apă potabilă și instalații industriale. Clapeta respectă standardele de fabricație EN 12334 și EN 14341, având marcaj CE și certificat de igienă PZH.

Corpul de presiune este turnat din fontă ductilă EN-GJS-500-7, oferind proprietăți mecanice și o rezistență la tracțiune superioare fontei cenușii convenționale. Cele două semidiscuri mobile, axul central de ghidare, opritorul și arcul de rapel sunt prelucrate cu precizie din oțel inoxidabil AISI 304 rezistent la coroziune. Sediul elastic vulcanizat direct pe corp din compus EPDM certificat garantează o etanșeitate completă fără scăpări. Protecția anticorozivă de lungă durată este asigurată printr-o vopsire electrostatică cu pulbere epoxidică netoxică, aplicată la interior și la exterior într-un strat minim de 250 μm, finisată în nuanța albastru deschis RAL 5015.

Instalare și îmbinare

Corpul îngust tip wafer permite o montare rapidă și o economie considerabilă de spațiu între flanșele conductei, prin strângere cu tije filetate metrice standardizate. Acest profil compact reduce greutatea ansamblului tehnologic și ușurează manevrarea pe șantier în cămine de vizitare sau spații tehnice restrânse.

Armătura de reținere BLUCAST BCV este proiectată pentru instalare pe tronsoane de țeavă orizontale sau verticale cu direcție de curgere ascendentă. În cazul conductelor orizontale, axul central al discurilor trebuie poziționat vertical pentru a permite deplasarea simetrică a clapetelor și o uzură uniformă a garniturilor. Este necesar ca flanșele de legătură să fie perfect coaxiale, lăsând un spațiu interior liber în aval pentru cursa neobstrucționată a discurilor la debite maxime.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
DN 50 mm
BCV050
Material: Fonta
PN: 16 Bar
Buc. 166,22 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 65 mm
BCV065
Material: Fonta
PN: 16 Bar
Buc. 198,19 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 80 mm
BCV080
Material: Fonta
PN: 16 Bar
Buc. 262,11 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 100 mm
BCV100
Material: Fonta
PN: 16 Bar
Buc. 402,76 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 125 mm
BCV125
Material: Fonta
PN: 16 Bar
Buc. 517,83 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 150 mm
BCV150
Material: Fonta
PN: 16 Bar
Buc. 690,44 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 200 mm
BCV200
Material: Fonta
PN: 16 Bar
Buc. 1.182,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 250 mm
BCV250
Material: Fonta
PN: 16 Bar
Buc. 2.020,18 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 300 mm
BCV300
Material: Fonta
PN: 16 Bar
Buc. 2.864,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
