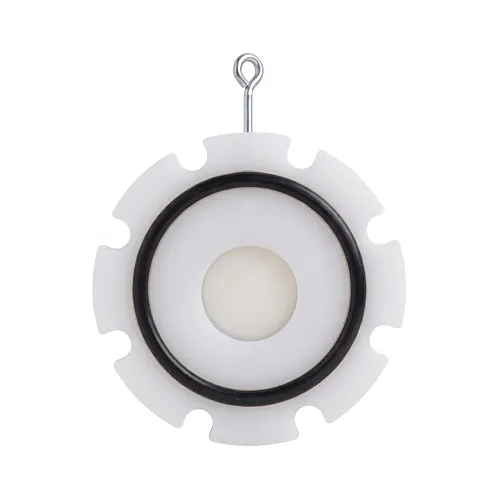

Clapetă de sens tip wafer tip 369 PVDF arc V4A

Clapetă de sens tip wafer tip 369 PVDF arc V4A

Material: PVDF PN: 6-10 Bar

  Fișă tehnică (PDF)

Supapa de sens tip wafer Georg Fischer SYGEF Standard Tip 369 este realizată din polifluorură de viniliden (PVDF) nepigmentată și echipată cu un arc intern din oțel inoxidabil V4A pentru prevenirea curgerii inverse în instalațiile industriale solicitante. Concepută pentru montaj intermediar tip sandwich între adaptoare de flanșă, această clapetă compactă asigură o închidere rapidă împotriva debitului invers pe un interval de temperatură între -20 grade C și +140 grade C în vehicularea reactivilor chimici și a fluidelor de înaltă puritate.

Caracteristici tehnice

Clapeta de sens tip wafer Tip 369 oferă o etanșare sigură și pierderi reduse de sarcină datorită mecanismului integrat de rapel cu arc. Arcul intern de închidere din oțel inox V4A menține discul de etanșare din PVDF în contact ferm cu garnitura din elastomer FKM, chiar și la presiuni diferențiale minime.

  • Dimensiuni nominale: d40 până la d315 mm (construcție wafer între ansambluri de flanșe)
  • Presiune nominală de lucru: PN6 până la PN10 în funcție de dimensiunea aleasă
  • Interval de temperatură de operare: de la -20 grade C până la +140 grade C
  • Material corp și disc: polifluorură de viniliden (PVDF) nepigmentată
  • Material arc de închidere: oțel inoxidabil V4A (AISI 316)
  • Element de etanșare: garnitură din fluoroelastomer FKM de înaltă rezistență

Aplicații

Această supapă de sens din PVDF este dezvoltată special pentru transportul chimicalelor agresive și circuitele de fluide de înaltă puritate. Echipamentul previne fiabil curgerea inversă în tratarea apei, distribuția reactivilor, microelectronică și utilități farmaceutice unde armăturile metalice corodează sau contaminează mediul de lucru.

Structura din fluoropolimer SYGEF Standard conferă rezistență excepțională la acizi anorganici concentrați, halogeni, hidrocarburi alifatice și soluții saline. Este frecvent utilizată în rețele de apă deionizată, sisteme de dozare a acizilor și instalații de spălare a gazelor industriale care cer materiale atoxice și stabilizate termic.

Instalare și îmbinare

Designul compact de tip sandwich permite montajul intermediar facil între adaptoare de flanșă și flanșe libere standard. Urechile de ghidaj și centrare integrate pe corpul din PVDF asigură o aliniere concentrică precisă pe cercul de găuri al flanșelor în timpul strângerii.

Mecanismul asistat de arc permite montarea atât pe tronsoane de conductă orizontale, cât și pe coloane verticale cu sens ascendent. La montajul între adaptoare de flanșă termoplastice, verificați așezarea corectă a garniturilor și respectați cuplurile de strângere în cruce pentru o comprimare uniformă pe planul de etanșare FKM.

  Fișă tehnică (PDF)

Supapa de sens tip wafer Georg Fischer SYGEF Standard Tip 369 este realizată din polifluorură de viniliden (PVDF) nepigmentată și echipată cu un arc intern din oțel inoxidabil V4A pentru prevenirea curgerii inverse în instalațiile industriale solicitante. Concepută pentru montaj intermediar tip sandwich între adaptoare de flanșă, această clapetă compactă asigură o închidere rapidă împotriva debitului invers pe un interval de temperatură între -20 grade C și +140 grade C în vehicularea reactivilor chimici și a fluidelor de înaltă puritate.

Caracteristici tehnice

Clapeta de sens tip wafer Tip 369 oferă o etanșare sigură și pierderi reduse de sarcină datorită mecanismului integrat de rapel cu arc. Arcul intern de închidere din oțel inox V4A menține discul de etanșare din PVDF în contact ferm cu garnitura din elastomer FKM, chiar și la presiuni diferențiale minime.

  • Dimensiuni nominale: d40 până la d315 mm (construcție wafer între ansambluri de flanșe)
  • Presiune nominală de lucru: PN6 până la PN10 în funcție de dimensiunea aleasă
  • Interval de temperatură de operare: de la -20 grade C până la +140 grade C
  • Material corp și disc: polifluorură de viniliden (PVDF) nepigmentată
  • Material arc de închidere: oțel inoxidabil V4A (AISI 316)
  • Element de etanșare: garnitură din fluoroelastomer FKM de înaltă rezistență

Aplicații

Această supapă de sens din PVDF este dezvoltată special pentru transportul chimicalelor agresive și circuitele de fluide de înaltă puritate. Echipamentul previne fiabil curgerea inversă în tratarea apei, distribuția reactivilor, microelectronică și utilități farmaceutice unde armăturile metalice corodează sau contaminează mediul de lucru.

Structura din fluoropolimer SYGEF Standard conferă rezistență excepțională la acizi anorganici concentrați, halogeni, hidrocarburi alifatice și soluții saline. Este frecvent utilizată în rețele de apă deionizată, sisteme de dozare a acizilor și instalații de spălare a gazelor industriale care cer materiale atoxice și stabilizate termic.

Instalare și îmbinare

Designul compact de tip sandwich permite montajul intermediar facil între adaptoare de flanșă și flanșe libere standard. Urechile de ghidaj și centrare integrate pe corpul din PVDF asigură o aliniere concentrică precisă pe cercul de găuri al flanșelor în timpul strângerii.

Mecanismul asistat de arc permite montarea atât pe tronsoane de conductă orizontale, cât și pe coloane verticale cu sens ascendent. La montajul între adaptoare de flanșă termoplastice, verificați așezarea corectă a garniturilor și respectați cuplurile de strângere în cruce pentru o comprimare uniformă pe planul de etanșare FKM.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 40 mm
175369062
Material: PVDF
PN: 6-10 Bar
Buc. 4.087,69 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
175369063
Material: PVDF
PN: 6-10 Bar
Buc. 4.104,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
175369064
Material: PVDF
PN: 6-10 Bar
Buc. 4.421,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
175369065
Material: PVDF
PN: 6-10 Bar
Buc. 4.538,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
175369066
Material: PVDF
PN: 6-10 Bar
Buc. 6.340,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
175369067
Material: PVDF
PN: 6-10 Bar
Buc. 7.607,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
175369069
Material: PVDF
PN: 6-10 Bar
Buc. 8.509,16 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
175369070
Material: PVDF
PN: 6-10 Bar
Buc. 13.230,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
175369071
Material: PVDF
PN: 6-10 Bar
Buc. 22.390,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
175369072
Material: PVDF
PN: 6-10 Bar
Buc. 33.652,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
175369073
Material: PVDF
PN: 6-10 Bar
Buc. 50.937,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
