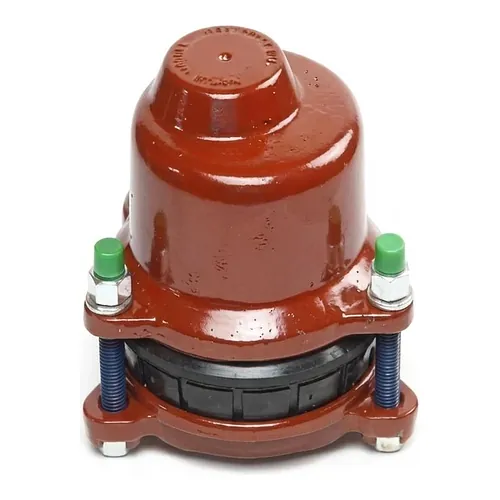

Capac orb cu rezistență la smulgere Waga MULTI/JOINT 3207 Plus PN16, cu flanșă și șuruburi de strângere

Capac orb cu rezistență la smulgere Waga MULTI/JOINT 3207 Plus PN16

Material: Fonta PN: 16 Bar

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Capacul terminal cu rezistență la smulgere Waga MULTI/JOINT 3207 Plus asigură o închidere etanșă și blocată axial a capetelor de conductă din rețelele de transport, din distribuția de apă și din sistemele industriale. Fabricat de Georg Fischer Waga N.V., acest fiting mecanic cu toleranță largă blindează tronsoane de la DN50 la DN400 la o presiune nominală de lucru PN16 pentru apă. Fiecare diametru nominal acoperă o variație a diametrului exterior de până la 43 mm, permițând montajul fără masive de ancorare turnate pe șantier.

Caracteristici tehnice

Modelul MULTI/JOINT 3207 Plus este conceput pentru blindarea conductelor sub presiune unde este necesară o retenție mecanică fermă împotriva forțelor axiale de împingere. Sistemul cu dinți de blocare progresivă împiedică smulgerea țevii sub sarcină hidraulică, preluând în siguranță vibrațiile și tasările de teren.

Mufa fitingului permite o deviație unghiulară admisibilă de până la 8 grade, absorbind dezaxările dintre tronsoane fără a tensiona peretele conductei. Capacul este dimensionat pentru o presiune de regim de 16 bar pentru rețele de apă (până la 8 bar pentru gaz, în funcție de garnitura aleasă). Intervalul de temperatură admisibil este de la 0 la 50 grade Celsius pentru garnituri EPDM destinate apei și de la minus 5 la 50 grade Celsius pentru etanșări NBR pentru gaz. Domeniul dimensional larg acoperă diametre exterioare de la 46 mm până la 433 mm pe fontă ductilă, fontă cenușie, oțel carbon, oțel inoxidabil, PVC-U, PVC-O, PEHD și PAFS.

Materiale și standarde

Toate componentele structurale și elastomerii de contact respectă cerințele normelor europene de apă și gaz, asigurând o durată îndelungată de exploatare în soluri agresive. Protecția anticorozivă de înaltă performanță previne degradarea chimică și electrochimică pe termen lung.

  • Corp și flanșă de strângere: fontă ductilă EN-GJS-450-10 (GGG 45) conform EN 1563, cu rezistență la tracțiune minimă de 450 N/mm² și duritate Brinell HB 200
  • Protecție anticorozivă: pulbere epoxidică sinterizată Resicoat RT 9000 R4, grosime minimă 250 µm, culoare RAL 3011, certificată conform cerințelor GSK
  • Sistem de blocare axială: segmente cu dinți de retenție Uni/Fikser din oțel inoxidabil AISI 316 (A4) ghidați în pene din polioximetilenă (POM) și poliamidă (PA)
  • Garnitură de etanșare: elastomer EPDM conform EN 681-1 tip WA pentru apă potabilă, sau NBR conform EN 682 tip GB pentru rețele de gaz și hidrocarburi
  • Șuruburi și piulițe: oțel inoxidabil calitatea A2-70 sau A4-80, filete lubrifiate uscat cu peliculă Lubo antigripare și piulițe pasivate

Instalare și îmbinare

Montajul se realizează exclusiv mecanic pe șantier, fără sudură, fără lucrări la cald și fără timpi de așteptare pentru întărirea blocurilor de beton. Ansamblul complet asamblat se introduce direct pe capătul de țeavă curățat și debavurat, fiind adecvat pentru spații înguste de lucru.

Înainte de montaj, suprafața exterioară a conductei este curățată pe întreaga lungime de inserție pentru a elimina impuritățile și zgârieturile adânci. Strângerea șuruburilor se execută în cruce la cuplul indicat de producător, comprimând garnitura elastică pe peretele exterior și forțând dinții Uni/Fikser să ancoreze progresiv conducta. Stratul antifricțiune Lubo previne griparea filetelor din inox la strângere, asigurând un montaj controlat și permițând demontarea curată a capacului în cazul extinderilor viitoare ale rețelei.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Capacul terminal cu rezistență la smulgere Waga MULTI/JOINT 3207 Plus asigură o închidere etanșă și blocată axial a capetelor de conductă din rețelele de transport, din distribuția de apă și din sistemele industriale. Fabricat de Georg Fischer Waga N.V., acest fiting mecanic cu toleranță largă blindează tronsoane de la DN50 la DN400 la o presiune nominală de lucru PN16 pentru apă. Fiecare diametru nominal acoperă o variație a diametrului exterior de până la 43 mm, permițând montajul fără masive de ancorare turnate pe șantier.

Caracteristici tehnice

Modelul MULTI/JOINT 3207 Plus este conceput pentru blindarea conductelor sub presiune unde este necesară o retenție mecanică fermă împotriva forțelor axiale de împingere. Sistemul cu dinți de blocare progresivă împiedică smulgerea țevii sub sarcină hidraulică, preluând în siguranță vibrațiile și tasările de teren.

Mufa fitingului permite o deviație unghiulară admisibilă de până la 8 grade, absorbind dezaxările dintre tronsoane fără a tensiona peretele conductei. Capacul este dimensionat pentru o presiune de regim de 16 bar pentru rețele de apă (până la 8 bar pentru gaz, în funcție de garnitura aleasă). Intervalul de temperatură admisibil este de la 0 la 50 grade Celsius pentru garnituri EPDM destinate apei și de la minus 5 la 50 grade Celsius pentru etanșări NBR pentru gaz. Domeniul dimensional larg acoperă diametre exterioare de la 46 mm până la 433 mm pe fontă ductilă, fontă cenușie, oțel carbon, oțel inoxidabil, PVC-U, PVC-O, PEHD și PAFS.

Materiale și standarde

Toate componentele structurale și elastomerii de contact respectă cerințele normelor europene de apă și gaz, asigurând o durată îndelungată de exploatare în soluri agresive. Protecția anticorozivă de înaltă performanță previne degradarea chimică și electrochimică pe termen lung.

  • Corp și flanșă de strângere: fontă ductilă EN-GJS-450-10 (GGG 45) conform EN 1563, cu rezistență la tracțiune minimă de 450 N/mm² și duritate Brinell HB 200
  • Protecție anticorozivă: pulbere epoxidică sinterizată Resicoat RT 9000 R4, grosime minimă 250 µm, culoare RAL 3011, certificată conform cerințelor GSK
  • Sistem de blocare axială: segmente cu dinți de retenție Uni/Fikser din oțel inoxidabil AISI 316 (A4) ghidați în pene din polioximetilenă (POM) și poliamidă (PA)
  • Garnitură de etanșare: elastomer EPDM conform EN 681-1 tip WA pentru apă potabilă, sau NBR conform EN 682 tip GB pentru rețele de gaz și hidrocarburi
  • Șuruburi și piulițe: oțel inoxidabil calitatea A2-70 sau A4-80, filete lubrifiate uscat cu peliculă Lubo antigripare și piulițe pasivate

Instalare și îmbinare

Montajul se realizează exclusiv mecanic pe șantier, fără sudură, fără lucrări la cald și fără timpi de așteptare pentru întărirea blocurilor de beton. Ansamblul complet asamblat se introduce direct pe capătul de țeavă curățat și debavurat, fiind adecvat pentru spații înguste de lucru.

Înainte de montaj, suprafața exterioară a conductei este curățată pe întreaga lungime de inserție pentru a elimina impuritățile și zgârieturile adânci. Strângerea șuruburilor se execută în cruce la cuplul indicat de producător, comprimând garnitura elastică pe peretele exterior și forțând dinții Uni/Fikser să ancoreze progresiv conducta. Stratul antifricțiune Lubo previne griparea filetelor din inox la strângere, asigurând un montaj controlat și permițând demontarea curată a capacului în cazul extinderilor viitoare ale rețelei.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
DN 50 mm
MM 46 - 71
709375610
Material: Fonta
PN: 16 Bar
Buc. 681,27 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 65 mm
MM 63 - 90
709375612
Material: Fonta
PN: 16 Bar
Buc. 914,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 80 mm
MM 104 - 132
709375614
Material: Fonta
PN: 16 Bar
Buc. 964,27 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 100 mm
MM 104 - 132
709375616
Material: Fonta
PN: 16 Bar
Buc. 1.049,92 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 125 mm
MM 132 - 155
709375618
Material: Fonta
PN: 16 Bar
Buc. 1.737,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 150 mm
MM 154 - 192
709375620
Material: Fonta
PN: 16 Bar
Buc. 1.727,86 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 200 mm
MM 192 - 232
709375624
Material: Fonta
PN: 16 Bar
Buc. 2.932,37 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 225 mm
MM 230 - 268
709375626
Material: Fonta
PN: 16 Bar
Buc. 1.611,48 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 250 mm
MM 267 - 310
709375628
Material: Fonta
PN: 16 Bar
Buc. 3.850,56 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 300 mm
MM 315 - 356
709375632
Material: Fonta
PN: 16 Bar
Buc. 4.485,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
DN 400 mm
MM 392 - 433
709375634
Material: Fonta
PN: 16 Bar
Buc. 11.334,47 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 709375610
DN: 50 mm
MM: 46 - 71
Livrare în 24h
681,27 RON / Buc.
Cod produs: 709375612
DN: 65 mm
MM: 63 - 90
Livrare în 24h
914,95 RON / Buc.
Cod produs: 709375614
DN: 80 mm
MM: 104 - 132
Livrare în 24h
964,27 RON / Buc.
Cod produs: 709375616
DN: 100 mm
MM: 104 - 132
Livrare în 24h
1.049,92 RON / Buc.
Cod produs: 709375618
DN: 125 mm
MM: 132 - 155
Livrare în 24h
1.737,72 RON / Buc.
Cod produs: 709375620
DN: 150 mm
MM: 154 - 192
Livrare în 24h
1.727,86 RON / Buc.
Cod produs: 709375624
DN: 200 mm
MM: 192 - 232
Livrare în 24h
2.932,37 RON / Buc.
Cod produs: 709375626
DN: 225 mm
MM: 230 - 268
Livrare în 10-15 zile
1.611,48 RON / Buc.
Cod produs: 709375628
DN: 250 mm
MM: 267 - 310
Livrare în 24h
3.850,56 RON / Buc.
Cod produs: 709375632
DN: 300 mm
MM: 315 - 356
Livrare în 24h
4.485,72 RON / Buc.
Cod produs: 709375634
DN: 400 mm
MM: 392 - 433
Livrare în 24h
11.334,47 RON / Buc.
