Robinet fluture tip 039 FC, disc fontă ductilă

  Fișă tehnică (PDF)

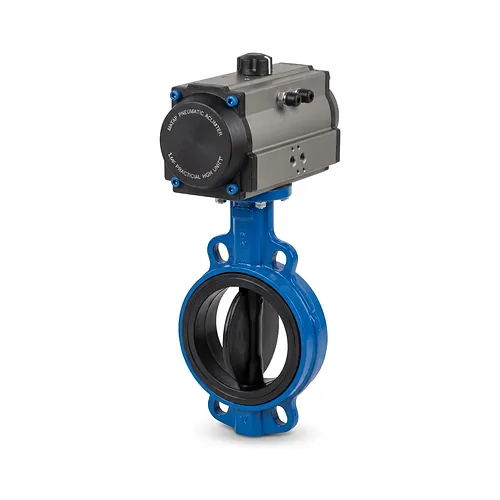

Robinetul fluture metalic tip 039 în execuție wafer este un echipament automatizat pentru secționare și control, dotat cu servomotor pneumatic seria CN cu simplă acțiune, în regim normal închis (FC - fail-safe to close). Conceput pentru automatizări industriale și magistrale de utilități, ansamblul garantează închiderea rapidă la întreruperea presiunii pneumatice de comandă. Corpul și discul sunt turnate din fontă ductilă GGG40 și acoperite complet cu un strat protector de Rilsan. Această poliamidă oferă o rezistență excelentă la coroziune chimică, fluide industriale abrazive și uzură mecanică.

Cuplul de acționare este transmis printr-un ax monobloc cu profil pătrat din oțel inoxidabil 1.4021, eliminând jocurile mecanice și protejând componentele externe. Lungimea de construcție respectă norma EN 558 seria 20 pentru montaj wafer facil între contraflanșe standard. Interfața de fixare a servomotorului respectă standardul DIN EN ISO 5211 pentru montaj direct și stabil. Servomotorul pneumatic CN integrează arcuri pretensionate rezistente și conexiuni standardizate pentru electroventile și limitatoare de cursă.

Compatibilitatea fluidică este asigurată prin manșoane elastice interschimbabile ce etanșează direct pe fața flanșelor:

• Manșon EPDM: pentru apă de proces, circuite de utilități și soluții chimice diluate.
• Manșon EPDM DVGW: certificat pentru tratarea și distribuția apei potabile în rețele municipale.
• Manșon FKM: pentru temperaturi ridicate de regim, acizi agresivi și solvenți chimici.
• Manșon NBR: optimizat pentru hidrocarburi, uleiuri minerale, combustibili și aer comprimat.

Conceput pentru presiuni de regim între 4 și 10 bar, robinetul fluture tip 039 FC acoperă diametre exterioare între 63 mm și 315 mm. Montajul wafer se realizează între contraflanșe EN 1092-1 și EN 1092-2 (PN10/PN16). Urechile de centrare asigură alinierea corectă pe șantier, prevenind deteriorarea manșonului și oferind etanșare bidirecțională sigură fără garnituri suplimentare.
