Robinet fluture tip 039 FC pneumatic GGG40 d63-315 disc inox

  Fișă tehnică (PDF)

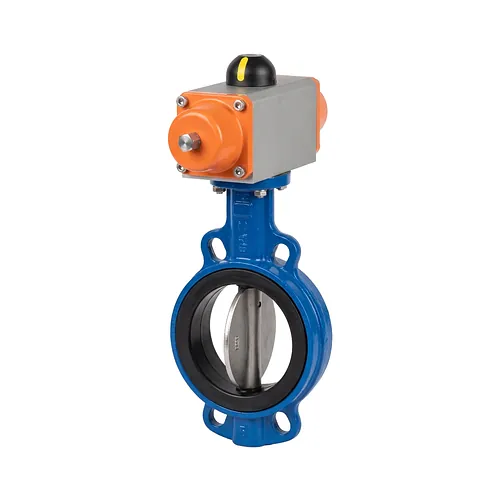

Robinetul fluture metalic tip 039, în execuție wafer pentru montaj între flanșe, este echipat cu actuator pneumatic cu arc, în variantă cu închidere de siguranță la lipsa aerului (FC): arcul readuce discul în poziția închis la căderea alimentării cu aer comandat, izolând traseul fără intervenția operatorului. Este o soluție uzuală pentru sistemele de proces automatizate, unde pierderea aerului de comandă nu trebuie să lase circuitul deschis. Corpul este turnat din fontă ductilă GGG40 și protejat cu strat Rilsan®, combinație care preia solicitările de strângere între flanșe și rezistă la coroziune și uzură mecanică.

Discul este executat din oțel inoxidabil DIN 1.4408 neacoperit, iar axul monobloc cu profil pătrat este din oțel inoxidabil DIN 1.4021. Fiind dintr-o singură piesă, axul transmite cuplul actuatorului direct discului, fără cuplaje sau știfturi care ar putea introduce joc în timp. Lungimea de montaj respectă EN 558 rândul 20, astfel încât robinetul înlocuiește orice corp wafer realizat în aceeași serie, iar interfața de montaj DIN EN ISO 5211 permite repoziționarea sau schimbarea actuatorului pneumatic la fața locului, fără demontarea corpului din conductă.

Compatibilitatea chimică este dată de garnitura interioară: EPDM, EPDM certificat DVGW, FKM sau NBR, fiecare etanșând pe discul inoxidabil și asigurând o izolare sigură a fluidului în rețelele industriale la căderea alimentării pneumatice. Robinetul se livrează pentru diametre exterioare de conductă de la d63 la d315 mm, în nouă dimensiuni, cu presiune de alimentare a actuatorului de 4 până la 10 bar.

• Corp: fontă ductilă GGG40, strat Rilsan®
• Disc: oțel inoxidabil DIN 1.4408, neacoperit
• Ax: oțel inoxidabil DIN 1.4021, monobloc, profil pătrat
• Variante garnitură: EPDM, EPDM DVGW, FKM, NBR
• Lungime montaj: EN 558 rândul 20 · Interfață actuator: DIN EN ISO 5211
• Alimentare pneumatică: 4 până la 10 bar · Domeniu dimensional: d63 până la d315 mm
