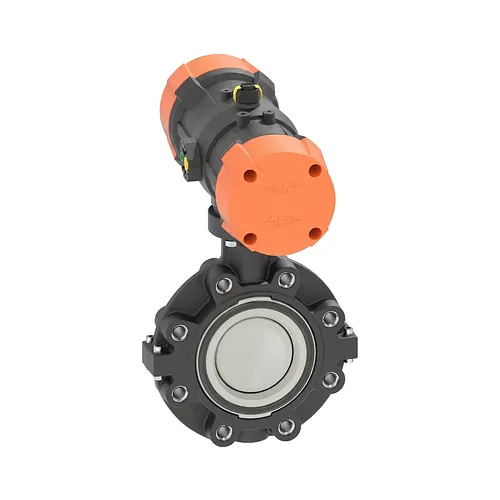

Robinet fluture pneumatic Lug tip 243 PVC-C FC

Robinet fluture pneumatic Lug tip 243 PVC-C FC

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul fluture pneumatic Georg Fischer Tip 243 din PVC-C asigură închiderea sigură și izolarea eficientă a conductelor industriale în circuite cu fluide chimice agresive. Prevăzut cu urechi de prindere de tip Lug și inserții filetate metrice pentru montaj la capăt de linie, acesta permite demontarea tronsonului din aval sub presiune în amonte. Furnizat la nivel european de BigWeld, distribuitor autorizat Georg Fischer, ansamblul normal închis garantează siguranța proceselor prin închidere automată la pierderea presiunii pneumatice.

Caracteristici tehnice

Acționat de un mecanism pneumatic din polipropilenă armată cu fibră de sticlă, robinetul funcționează fiabil în mod normal închis prin revenire cu arcuri. Actuatorul compact necesită o presiune de comandă de 4,2 bar pentru a efectua o cursă completă de 90 grade în doar 1 până la 2 secunde.

  • Mod de comandă: Normal închis (FC) cu revenire mecanică prin arcuri
  • Presiune de pilotare: Presiune nominală de comandă pneumatică de 4,2 bar
  • Presiune nominală de lucru: Certificat pentru 10 bar (PN10) la temperatura de 20 grade Celsius
  • Timp de acționare: Cursă rapidă de 90 grade realizată în 1 până la 2 secunde
  • Interfețe de montaj: Flanșă conform DIN/ISO 5211 și conexiune NAMUR VDI/VDE 3845
  • Indicator vizual: Monitorizare optică de contrast înalt pentru poziția discului

Materiale și standarde

Fabricat integral din policlorură de vinil clorurată (PVC-C) în nuanța gri agat RAL 7038, corpul și discul rezistă la acizi concentrați, baze și săruri până la 80 grade Celsius. Variantele de etanșare din elastomeri EPDM sau FKM asigură o izolare bidirecțională etanșă la bule, menținând un cuplu redus de manevră la cicluri frecvente.

Inserțiile filetate robuste din oțel inoxidabil A4 integrate în corpul Lug preiau solicitările mecanice la strângerea șuruburilor, prevenind deformarea flanșei. Lungimea constructivă respectă standardele EN 558 și ISO 5752, asigurând compatibilitatea dimensională directă între flanșe metrice conform EN 1092-1 PN10 și ISO 7005 PN10.

Aplicații

Proiectat pentru procese chimice industriale solicitante, acest robinet fluture automatizat funcționează perfect atât pentru reglaj și izolare pe linie, cât și ca robinet sigur de capăt de linie. Structura din termoplastic rezistent elimină complet riscul de coroziune externă atmosferică sau degradare chimică internă.

Aplicațiile tipice cuprind instalații de dozare chimică, producția de clor-alcalii, linii de galvanizare, tratarea apelor uzate industriale și transportul fluidelor în industria semiconductorilor. BigWeld livrează robineți industriali Georg Fischer Tip 243 însoțiți de documentație tehnică completă, oferind inginerilor soluții durabile pentru automatizarea conductelor.

  Fișă tehnică (PDF)

Robinetul fluture pneumatic Georg Fischer Tip 243 din PVC-C asigură închiderea sigură și izolarea eficientă a conductelor industriale în circuite cu fluide chimice agresive. Prevăzut cu urechi de prindere de tip Lug și inserții filetate metrice pentru montaj la capăt de linie, acesta permite demontarea tronsonului din aval sub presiune în amonte. Furnizat la nivel european de BigWeld, distribuitor autorizat Georg Fischer, ansamblul normal închis garantează siguranța proceselor prin închidere automată la pierderea presiunii pneumatice.

Caracteristici tehnice

Acționat de un mecanism pneumatic din polipropilenă armată cu fibră de sticlă, robinetul funcționează fiabil în mod normal închis prin revenire cu arcuri. Actuatorul compact necesită o presiune de comandă de 4,2 bar pentru a efectua o cursă completă de 90 grade în doar 1 până la 2 secunde.

  • Mod de comandă: Normal închis (FC) cu revenire mecanică prin arcuri
  • Presiune de pilotare: Presiune nominală de comandă pneumatică de 4,2 bar
  • Presiune nominală de lucru: Certificat pentru 10 bar (PN10) la temperatura de 20 grade Celsius
  • Timp de acționare: Cursă rapidă de 90 grade realizată în 1 până la 2 secunde
  • Interfețe de montaj: Flanșă conform DIN/ISO 5211 și conexiune NAMUR VDI/VDE 3845
  • Indicator vizual: Monitorizare optică de contrast înalt pentru poziția discului

Materiale și standarde

Fabricat integral din policlorură de vinil clorurată (PVC-C) în nuanța gri agat RAL 7038, corpul și discul rezistă la acizi concentrați, baze și săruri până la 80 grade Celsius. Variantele de etanșare din elastomeri EPDM sau FKM asigură o izolare bidirecțională etanșă la bule, menținând un cuplu redus de manevră la cicluri frecvente.

Inserțiile filetate robuste din oțel inoxidabil A4 integrate în corpul Lug preiau solicitările mecanice la strângerea șuruburilor, prevenind deformarea flanșei. Lungimea constructivă respectă standardele EN 558 și ISO 5752, asigurând compatibilitatea dimensională directă între flanșe metrice conform EN 1092-1 PN10 și ISO 7005 PN10.

Aplicații

Proiectat pentru procese chimice industriale solicitante, acest robinet fluture automatizat funcționează perfect atât pentru reglaj și izolare pe linie, cât și ca robinet sigur de capăt de linie. Structura din termoplastic rezistent elimină complet riscul de coroziune externă atmosferică sau degradare chimică internă.

Aplicațiile tipice cuprind instalații de dozare chimică, producția de clor-alcalii, linii de galvanizare, tratarea apelor uzate industriale și transportul fluidelor în industria semiconductorilor. BigWeld livrează robineți industriali Georg Fischer Tip 243 însoțiți de documentație tehnică completă, oferind inginerilor soluții durabile pentru automatizarea conductelor.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 63 mm
Garnitura EPDM
199243712
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199243722
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199243713
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199243723
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199243714
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199243724
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199243715
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199243725
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura EPDM
199243716
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura FKM
199243726
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199243712
D: 63 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243722
D: 63 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243713
D: 75 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243723
D: 75 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243714
D: 90 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243724
D: 90 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243715
D: 110 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243725
D: 110 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243716
D: 140 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243726
D: 140 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
