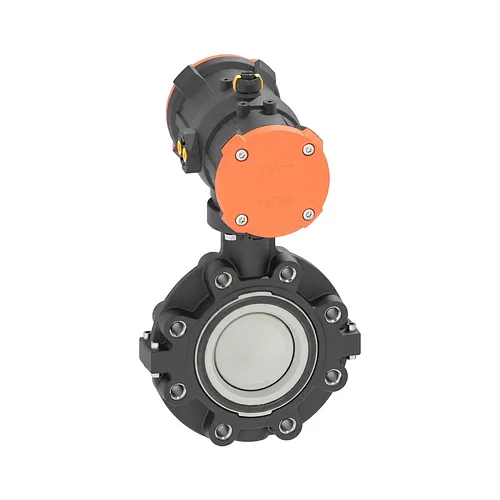

Robinet fluture tip 243 DA PVC-C lug pneumatic

Robinet fluture tip 243 DA PVC-C lug pneumatic

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul fluture Georg Fischer tip 243 din PVC-C, în execuție Lug, este o soluție automatizată cu acționare sfert de tură proiectată pentru procese industriale solicitante care impun rezistență chimică ridicată și manevrare rapidă. Echipat cu un actuator pneumatic cu dublă acțiune, acest ansamblu deservește conducte metrice cu diametre de la d63 mm până la d140 mm la presiuni nominale de până la 10 bar. Destinat inginerilor de instalații industriale, robinetul asigură o izolare fiabilă și controlul precis al debitului în rețele de distribuție chimică la temperaturi ridicate.

Caracteristici tehnice

Acționarea este realizată de un mecanism pneumatic cu dublă acțiune alimentat la o presiune standard de comandă de 4,2 bar, care execută ciclul complet de 90 de grade într-un interval de 1 până la 2 secunde. Ansamblul integrează interfețe standardizate de automatizare pentru a facilita monitorizarea continuă și conectarea electrică a buclelor de control.

  • Presiune nominală: 10 bar (PN10) pentru întreaga gamă dimensională metrică de la d63 mm până la d140 mm.
  • Tip acționare: Actuator pneumatic cu dublă acțiune (DA) prevăzut cu indicator optic de poziție.
  • Presiune aer de comandă: 4,2 bar presiune standard de lucru.
  • Interfață actuator: Conexiune NAMUR VDI/VDE 3845 pentru electrovalve pilot și flanșă DIN/ISO 5211.
  • Sistem de etanșare: Manșon și etanșări de ax din elastomer EPDM sau FKM pentru închidere etanșă la bule.
  • Temperatură de lucru: Funcționare continuă până la 80 de grade Celsius sub presiune internă de regim.

Materiale și standarde

Corpul și discul robinetului sunt injectate din policlorură de vinil clorurată în nuanța gri agat RAL 7038, asociate cu o carcasă de actuator din polipropilenă armată cu fibră de sticlă (PP-GF). Această combinație de materiale garantează o rigiditate mecanică excelentă și o protecție remarcabilă împotriva coroziunii atmosferice din mediile industriale agresive.

Inserțiile filetate Lug, fabricate din oțel inoxidabil 316L (1.4404), permit montajul direct între flanșe libere conform ISO 7005 PN10 sau EN 1092 PN10, precum și montajul securizat la capăt de linie. Lungimea de montaj respectă standardele EN 558 și ISO 5752 seria 25. Materialul PVC-C este conform cu cerințele ISO 15493 și DIN 8079 / DIN 8080, oferind comportament ignifug și rezistență chimică net superioară sistemelor din PVC-U.

Aplicații

Robinetul fluture pneumatic tip 243 este conceput special pentru transportul fluidelor corozive, vehicularea reactivilor chimici și utilități industriale automatizate. Construcția de tip Lug permite demontarea și întreținerea tronsonului din aval fără a fi necesară depresurizarea conductei din amonte.

Domeniile principale de utilizare includ industria chimică, liniile de galvanizare, producția de semiconductori, stațiile de epurare industrială și instalațiile de tratare a apei demineralizate vehiculând acizi concentrați, baze și săruri anorganice. Livrat de BigWeld în calitate de distribuitor autorizat Georg Fischer, acest ansamblu de robinet pneumatic garantează siguranță operațională și durabilitate pe termen lung în conducte industriale automatizate.

  Fișă tehnică (PDF)

Robinetul fluture Georg Fischer tip 243 din PVC-C, în execuție Lug, este o soluție automatizată cu acționare sfert de tură proiectată pentru procese industriale solicitante care impun rezistență chimică ridicată și manevrare rapidă. Echipat cu un actuator pneumatic cu dublă acțiune, acest ansamblu deservește conducte metrice cu diametre de la d63 mm până la d140 mm la presiuni nominale de până la 10 bar. Destinat inginerilor de instalații industriale, robinetul asigură o izolare fiabilă și controlul precis al debitului în rețele de distribuție chimică la temperaturi ridicate.

Caracteristici tehnice

Acționarea este realizată de un mecanism pneumatic cu dublă acțiune alimentat la o presiune standard de comandă de 4,2 bar, care execută ciclul complet de 90 de grade într-un interval de 1 până la 2 secunde. Ansamblul integrează interfețe standardizate de automatizare pentru a facilita monitorizarea continuă și conectarea electrică a buclelor de control.

  • Presiune nominală: 10 bar (PN10) pentru întreaga gamă dimensională metrică de la d63 mm până la d140 mm.
  • Tip acționare: Actuator pneumatic cu dublă acțiune (DA) prevăzut cu indicator optic de poziție.
  • Presiune aer de comandă: 4,2 bar presiune standard de lucru.
  • Interfață actuator: Conexiune NAMUR VDI/VDE 3845 pentru electrovalve pilot și flanșă DIN/ISO 5211.
  • Sistem de etanșare: Manșon și etanșări de ax din elastomer EPDM sau FKM pentru închidere etanșă la bule.
  • Temperatură de lucru: Funcționare continuă până la 80 de grade Celsius sub presiune internă de regim.

Materiale și standarde

Corpul și discul robinetului sunt injectate din policlorură de vinil clorurată în nuanța gri agat RAL 7038, asociate cu o carcasă de actuator din polipropilenă armată cu fibră de sticlă (PP-GF). Această combinație de materiale garantează o rigiditate mecanică excelentă și o protecție remarcabilă împotriva coroziunii atmosferice din mediile industriale agresive.

Inserțiile filetate Lug, fabricate din oțel inoxidabil 316L (1.4404), permit montajul direct între flanșe libere conform ISO 7005 PN10 sau EN 1092 PN10, precum și montajul securizat la capăt de linie. Lungimea de montaj respectă standardele EN 558 și ISO 5752 seria 25. Materialul PVC-C este conform cu cerințele ISO 15493 și DIN 8079 / DIN 8080, oferind comportament ignifug și rezistență chimică net superioară sistemelor din PVC-U.

Aplicații

Robinetul fluture pneumatic tip 243 este conceput special pentru transportul fluidelor corozive, vehicularea reactivilor chimici și utilități industriale automatizate. Construcția de tip Lug permite demontarea și întreținerea tronsonului din aval fără a fi necesară depresurizarea conductei din amonte.

Domeniile principale de utilizare includ industria chimică, liniile de galvanizare, producția de semiconductori, stațiile de epurare industrială și instalațiile de tratare a apei demineralizate vehiculând acizi concentrați, baze și săruri anorganice. Livrat de BigWeld în calitate de distribuitor autorizat Georg Fischer, acest ansamblu de robinet pneumatic garantează siguranță operațională și durabilitate pe termen lung în conducte industriale automatizate.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 63 mm
Garnitura EPDM
199243752
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199243762
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199243753
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199243763
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199243754
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199243764
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199243755
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199243765
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura EPDM
199243756
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura FKM
199243766
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199243752
D: 63 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243762
D: 63 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243753
D: 75 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243763
D: 75 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243754
D: 90 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243764
D: 90 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243755
D: 110 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243765
D: 110 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243756
D: 140 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243766
D: 140 mm
Garnitura: FKM
Livrare în 24h
La Cerere / Buc.
