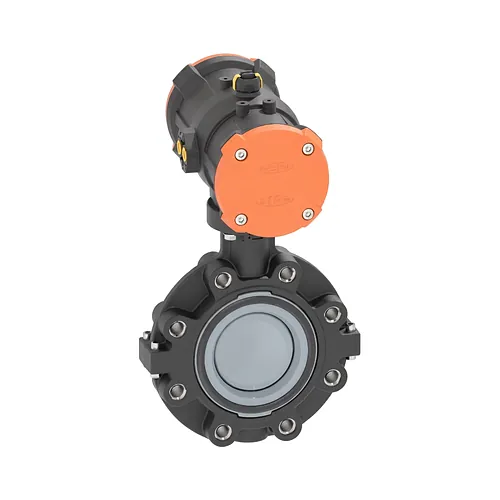

Robinet fluture pneumatic ABS tip 243 DA lug PN10

Robinet fluture pneumatic ABS tip 243 DA lug PN10

Material: ABS Garnitura: EPDM PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul fluture pneumatic ABS tip 243 DA de la Georg Fischer este un ansamblu industrial cu dublă acțiune, proiectat pentru reglarea automată și izolarea fiabilă a fluidelor în rețele tehnologice din plastic. Prevăzut cu un corp lug pentru montaj între flanșe libere sau la capăt de linie de la d63 mm până la d140 mm, acesta funcționează la o presiune nominală de 10 bar (PN10) la 20 de grade Celsius. BigWeld livrează acest produs în calitate de distribuitor autorizat Georg Fischer.

Caracteristici tehnice

Manevrarea este asigurată de un servomotor pneumatic cu dublă acțiune protejat într-o carcasă din polipropilenă ranforsată cu fibră de sticlă (PP-GF), la o presiune de comandă de 4,2 bar. Mecanismul realizează cursa de 90 de grade într-un interval rapid de 1 până la 2 secunde, oferind o operare sigură la cicluri frecvente de lucru.

  • Presiune nominală de lucru: Certificat pentru 10 bar (PN10) la temperatura de 20 de grade Celsius pentru d63 mm – d140 mm.
  • Construcție servomotor: Mecanism pneumatic cu dublă acțiune într-o carcasă rezistentă din PP-GF.
  • Alimentare aer de comandă: Presiune standard de 4,2 bar cu timp de rotație la 90 de grade de 1 până la 2 secunde.
  • Interfață pentru accesorii: Configurație NAMUR conform VDI/VDE 3845 pentru electrovalve și cutii de semnalizare.
  • Monitorizare optică a poziției: Indicator vizual integrat pentru identificarea rapidă a poziției discului.

Materiale și standarde

Fabricat exclusiv din materiale nemetalice de înaltă calitate, robinetul elimină complet riscul de coroziune galvanică și degradare atmosferică externă. Corpul și discul din acrilonitril butadien stiren (ABS) asigură o rezistență excelentă la impact mecanic chiar și la temperaturi sub zero grade Celsius.

Garniturile din elastomer EPDM oferă o etanșare bidirecțională perfectă pe conturul discului și la trecerile tijei, prevenind pierderile de fluid pe întreg domeniul de presiune. Respectarea standardului VDI/VDE 3845 garantează compatibilitatea directă cu echipamentele de automatizare fără adaptoare speciale. Finisajul interior neted previne depunerile de calcar și rezistă la condensul agresiv pe toată durata de exploatare.

Aplicații

Robinetul fluture lug tip 243 DA asigură o izolare automată fiabilă a debitului în circuite industriale de răcire și instalații de tratare a apei. Construcția nemetalică și rezistența la impact la temperaturi scăzute îl recomandă în medii cu condens agresiv și circuite secundare de refrigerare.

Aplicațiile tipice includ rețele industriale de apă răcită, bucle de climatizare, circuite tehnologice de răcire, distribuția apei potabile și stații municipale de tratare unde robinetele metalice suferă din cauza ruginii sau a coroziunii electrochimice.

  Fișă tehnică (PDF)

Robinetul fluture pneumatic ABS tip 243 DA de la Georg Fischer este un ansamblu industrial cu dublă acțiune, proiectat pentru reglarea automată și izolarea fiabilă a fluidelor în rețele tehnologice din plastic. Prevăzut cu un corp lug pentru montaj între flanșe libere sau la capăt de linie de la d63 mm până la d140 mm, acesta funcționează la o presiune nominală de 10 bar (PN10) la 20 de grade Celsius. BigWeld livrează acest produs în calitate de distribuitor autorizat Georg Fischer.

Caracteristici tehnice

Manevrarea este asigurată de un servomotor pneumatic cu dublă acțiune protejat într-o carcasă din polipropilenă ranforsată cu fibră de sticlă (PP-GF), la o presiune de comandă de 4,2 bar. Mecanismul realizează cursa de 90 de grade într-un interval rapid de 1 până la 2 secunde, oferind o operare sigură la cicluri frecvente de lucru.

  • Presiune nominală de lucru: Certificat pentru 10 bar (PN10) la temperatura de 20 de grade Celsius pentru d63 mm – d140 mm.
  • Construcție servomotor: Mecanism pneumatic cu dublă acțiune într-o carcasă rezistentă din PP-GF.
  • Alimentare aer de comandă: Presiune standard de 4,2 bar cu timp de rotație la 90 de grade de 1 până la 2 secunde.
  • Interfață pentru accesorii: Configurație NAMUR conform VDI/VDE 3845 pentru electrovalve și cutii de semnalizare.
  • Monitorizare optică a poziției: Indicator vizual integrat pentru identificarea rapidă a poziției discului.

Materiale și standarde

Fabricat exclusiv din materiale nemetalice de înaltă calitate, robinetul elimină complet riscul de coroziune galvanică și degradare atmosferică externă. Corpul și discul din acrilonitril butadien stiren (ABS) asigură o rezistență excelentă la impact mecanic chiar și la temperaturi sub zero grade Celsius.

Garniturile din elastomer EPDM oferă o etanșare bidirecțională perfectă pe conturul discului și la trecerile tijei, prevenind pierderile de fluid pe întreg domeniul de presiune. Respectarea standardului VDI/VDE 3845 garantează compatibilitatea directă cu echipamentele de automatizare fără adaptoare speciale. Finisajul interior neted previne depunerile de calcar și rezistă la condensul agresiv pe toată durata de exploatare.

Aplicații

Robinetul fluture lug tip 243 DA asigură o izolare automată fiabilă a debitului în circuite industriale de răcire și instalații de tratare a apei. Construcția nemetalică și rezistența la impact la temperaturi scăzute îl recomandă în medii cu condens agresiv și circuite secundare de refrigerare.

Aplicațiile tipice includ rețele industriale de apă răcită, bucle de climatizare, circuite tehnologice de răcire, distribuția apei potabile și stații municipale de tratare unde robinetele metalice suferă din cauza ruginii sau a coroziunii electrochimice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 63 mm
199243900
Material: ABS
Garnitura: EPDM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
199243901
Material: ABS
Garnitura: EPDM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
199243902
Material: ABS
Garnitura: EPDM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
199243903
Material: ABS
Garnitura: EPDM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
199243904
Material: ABS
Garnitura: EPDM
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199243900
D: 63 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243901
D: 75 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243902
D: 90 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243903
D: 110 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 199243904
D: 140 mm
Livrare în 24h
La Cerere / Buc.
