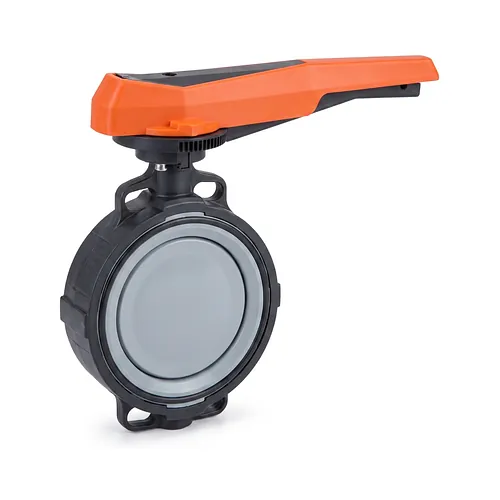

Robinet fluture wafer tip 567 ABS

  Fișă tehnică (PDF)

Robinetul fluture wafer tip 567 din ABS este o armătură industrială de secționare și reglaj proiectată de Georg Fischer pentru distribuția lichidelor curate sau tratate, circuite de răcire și conducte de proces tehnologic. Conceput pentru montaj intermediar compact de tip wafer între flanșe, acest robinet oferă soluția tehnică ideală acolo unde materialele termoplastice rezistente la coroziune și cu greutate redusă înlocuiesc armăturile metalice tradiționale. BigWeld este distribuitor autorizat Georg Fischer, furnizând gama completă de robineți fluture tip 567 pentru infrastructuri industriale și rețele de utilități din întreaga Europă.

Fabricat cu un corp robust și disc din ABS (acrilonitril butadien stiren), robinetul tip 567 oferă o rezistență mecanică ridicată la impact chiar și la temperaturi scăzute de lucru, fiind deosebit de eficient în instalații de apă răcită, climatizare, refrigerare și tratare a apei. Profilul intern de etanșare integrează o căptușeală din EPDM de înaltă calitate și garnituri secundare pentru tijă, asigurând o închidere bidirecțională perfect etanșă la o presiune nominală de lucru de 10 bar (PN10) la 20 grade Celsius. Principiul constructiv cu dublă excentricitate reduce frecarea pe garnitura discului în timpul manevrelor de deschidere și închidere, diminuând cuplul de manevră, prelungind durata de viață a etanșării și prevenind blocarea armăturii după perioade îndelungate de repaus.

Acționarea manuală se realizează printr-o manetă ergonomică multipoziție prevăzută cu pârghie de blocare și indicator gradat pentru reglarea fină a debitului. Pentru automatizări ulterioare, flanșa superioară integrată permite montajul direct al actuatoarelor pneumatice sau electrice conforme cu standardul ISO 5211 (precum interfața F07), fără a necesita demontarea corpului din conductă. Construcția suplă de tip wafer se montează ușor între flanșe libere conforme cu standardele EN ISO, DIN, ANSI/ASME și JIS, pentru diametre nominale de la DN50 până la DN300 (diametre exterioare d63 mm până la d315 mm). Instalarea între gulere de flanșă din materiale termoplastice sau metalice este rapidă, asigurând o greutate redusă a liniei și eliminarea totală a riscurilor de coroziune electrochimică.
