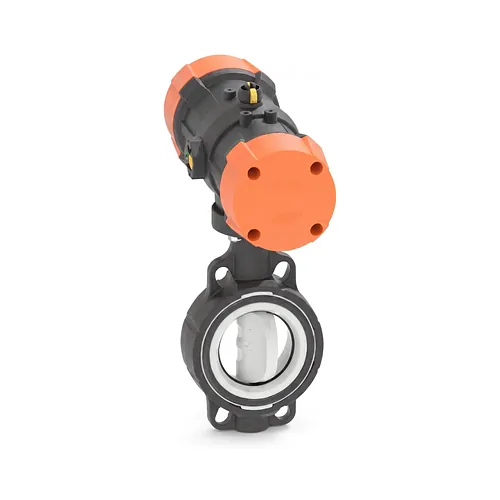

Robinet fluture pneumatic PVDF Tip 240 FO d63-d140
Robinetul fluture pneumatic Georg Fischer Tip 240 este o armătură industrială pentru montaj intermediar între flanșe (tip wafer), configurată în modul de siguranță normal deschis (FO), proiectată pentru fiabilitate în rețele de conducte solicitante. Acoperind dimensiunile de la d63 mm până la d140 mm (DN50 până la DN125), ansamblul integrează un corp și un disc din fluorură de poliviniliden (PVDF) de înaltă puritate, garantând controlul fluidelor agresive.
Caracteristici tehnice
Robinetul fluture Tip 240 FO utilizează o acționare pneumatică cu revenire prin arcuri care forțează discul în poziție complet deschisă la pierderea presiunii de aer de comandă. Această funcție de siguranță protejează instalațiile tehnologice împotriva suprapresiunii și asigură menținerea debitului de avarie.
- Mod de funcționare: Normal deschis (FO) cu simplă acțiune și revenire cu arcuri
- Timp de acționare: Cursă rapidă de 90 grade finalizată în 1 până la 2 secunde
- Montaj accesorii: Interfață integrată NAMUR conform standardelor VDI/VDE 3845
- Monitorizare poziție: Indicator optic integrat pentru confirmare vizuală clară la fața locului
- Etanșare internă: Variante de garnituri din FKM sau PTFE rezistente la permeație
- Interval dimensional: Diametre exterioare de la d63 mm până la d140 mm (DN50 până la DN125)
Unitatea de acționare pneumatică este protejată de o carcasă rigidă din polipropilenă armată cu fibră de sticlă (PP-GF). Această carcasă complet nemetalică elimină riscul de coroziune externă provocat de stropiri chimice sau atmosfere saline. Profilul hidrodinamic al discului asigură o cădere redusă de presiune și un debit optimizat pe întreaga rețea de conducte.
Materiale și standarde
Realizat din PVDF pur pentru toate componentele aflate în contact cu fluidul de lucru, robinetul oferă o rezistență mecanică ridicată și stabilitate chimică excelentă. Construcția respectă standardele industriale aplicabile armăturilor intermediare și interfețelor de automatizare.
Materialul PVDF rezistă la atacul chimic al acizilor minerali concentrați, al oxidanților puternici, al halogenilor și al apei de înaltă puritate. Respectarea standardului VDI/VDE 3845 permite montajul direct, fără adaptoare improvizate, al electrovalvelor de pilotare, al poziționerelor și al cutiilor cu senzori de capăt de cursă.
Aplicații
Robinetul Georg Fischer Tip 240 FO este conceput pentru manipularea fluidelor periculoase, circuite de răcire industriale și distribuția chimicalelor de înaltă puritate unde liniile trebuie să rămână deschise în caz de avarie. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează acest ansamblu pentru sisteme în care siguranța și puritatea fluidului sunt esențiale.
Printre domeniile uzuale de utilizare se numără industria de microelectronică, stațiile de dozare chimică, instalațiile de clorosodice, epurarea avansată a apelor uzate și sinteza chimică. Combinația dintre PVDF de înaltă calitate și mecanismul de deschidere automată la avarie garantează securitatea echipamentelor și continuitatea proceselor critice.
Robinetul fluture pneumatic Georg Fischer Tip 240 este o armătură industrială pentru montaj intermediar între flanșe (tip wafer), configurată în modul de siguranță normal deschis (FO), proiectată pentru fiabilitate în rețele de conducte solicitante. Acoperind dimensiunile de la d63 mm până la d140 mm (DN50 până la DN125), ansamblul integrează un corp și un disc din fluorură de poliviniliden (PVDF) de înaltă puritate, garantând controlul fluidelor agresive.
Caracteristici tehnice
Robinetul fluture Tip 240 FO utilizează o acționare pneumatică cu revenire prin arcuri care forțează discul în poziție complet deschisă la pierderea presiunii de aer de comandă. Această funcție de siguranță protejează instalațiile tehnologice împotriva suprapresiunii și asigură menținerea debitului de avarie.
- Mod de funcționare: Normal deschis (FO) cu simplă acțiune și revenire cu arcuri
- Timp de acționare: Cursă rapidă de 90 grade finalizată în 1 până la 2 secunde
- Montaj accesorii: Interfață integrată NAMUR conform standardelor VDI/VDE 3845
- Monitorizare poziție: Indicator optic integrat pentru confirmare vizuală clară la fața locului
- Etanșare internă: Variante de garnituri din FKM sau PTFE rezistente la permeație
- Interval dimensional: Diametre exterioare de la d63 mm până la d140 mm (DN50 până la DN125)
Unitatea de acționare pneumatică este protejată de o carcasă rigidă din polipropilenă armată cu fibră de sticlă (PP-GF). Această carcasă complet nemetalică elimină riscul de coroziune externă provocat de stropiri chimice sau atmosfere saline. Profilul hidrodinamic al discului asigură o cădere redusă de presiune și un debit optimizat pe întreaga rețea de conducte.
Materiale și standarde
Realizat din PVDF pur pentru toate componentele aflate în contact cu fluidul de lucru, robinetul oferă o rezistență mecanică ridicată și stabilitate chimică excelentă. Construcția respectă standardele industriale aplicabile armăturilor intermediare și interfețelor de automatizare.
Materialul PVDF rezistă la atacul chimic al acizilor minerali concentrați, al oxidanților puternici, al halogenilor și al apei de înaltă puritate. Respectarea standardului VDI/VDE 3845 permite montajul direct, fără adaptoare improvizate, al electrovalvelor de pilotare, al poziționerelor și al cutiilor cu senzori de capăt de cursă.
Aplicații
Robinetul Georg Fischer Tip 240 FO este conceput pentru manipularea fluidelor periculoase, circuite de răcire industriale și distribuția chimicalelor de înaltă puritate unde liniile trebuie să rămână deschise în caz de avarie. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează acest ansamblu pentru sisteme în care siguranța și puritatea fluidului sunt esențiale.
Printre domeniile uzuale de utilizare se numără industria de microelectronică, stațiile de dozare chimică, instalațiile de clorosodice, epurarea avansată a apelor uzate și sinteza chimică. Combinația dintre PVDF de înaltă calitate și mecanismul de deschidere automată la avarie garantează securitatea echipamentelor și continuitatea proceselor critice.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
63 mm
|
199240935 |
Material: PVDF
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
75 mm
|
199240936 |
Material: PVDF
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
90 mm
|
199240937 |
Material: PVDF
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
110 mm
|
199240938 |
Material: PVDF
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
140 mm
|
199240939 |
Material: PVDF
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
