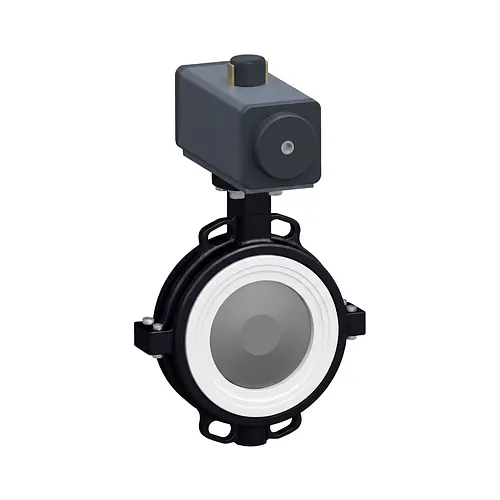

Robinet fluture wafer pneumatic tip 044 DA fontă ductilă

  Fișă tehnică (PDF)

Robinetul fluture pneumatic Georg Fischer tip 044 wafer este proiectat pentru controlul automatizat al debitului în conducte industriale cu fluide agresive. Cu un corp din fontă ductilă ASTM A395, ansamblul rezistă la solicitări mecanice și medii corozive. Actuatorul pneumatic cu dublă acțiune (DA) asigură cicluri rapide de deschidere și închidere prin două porturi de aer comprimat, fără arcuri mecanice supuse oboselii de material.

Izolarea fluidului se bazează pe o barieră performantă din fluoropolimeri. Discul din oțel inoxidabil este complet încapsulat în perfluoroalcoxi (PFA), rezistând la acizi concentrați și substanțe caustice. Etanșarea utilizează o cămașă din politetrafluoretilenă (PTFE) sprijinită de un inel din elastomer siliconic. Ansamblul garantează etanșeitate bidirecțională optimă până la 10 bar și în vid avansat, eliminând scăpările pe lângă tijă.

Construit conform standardului EN 558 rândul 20, corpul tip wafer se montează facil între flanșe uzuale de conductă. Interfața DIN EN ISO 5211 oferă o fixare rigidă a actuatorului și permite mentenanța fără demontarea robinetului din instalație. Seria acoperă diametre de la D 63 mm până la D 315 mm, cu clase de presiune PN 4, PN 6 și PN 10 bar alocate pe dimensiuni.

Ca distribuitor autorizat Georg Fischer, BigWeld furnizează robineți fluture tip 044 pe piața europeană, asigurând consultanță tehnică și livrare rapidă pentru industria chimică și tratarea apei.

• Tip produs: Robinet fluture wafer cu actuator pneumatic cu dublă acțiune (DA)
• Producător: Georg Fischer
• Material corp: Fontă ductilă ASTM A395
• Disc: Oțel inoxidabil complet încapsulat în PFA
• Etanșare: Cămașă PTFE cu inel amortizor din silicon
• Gamă dimensională: D 63 mm până la D 315 mm
• Trepte de presiune: PN 4 bar, PN 6 bar, PN 10 bar
• Lungime constructivă: EN 558 rândul 20
• Interfață montaj: DIN EN ISO 5211
