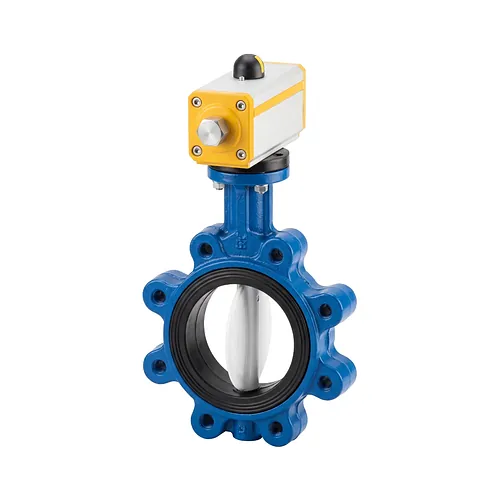

Robinet fluture Lug pneumatic Georg Fischer Tip 038 FC PN10

  Fișă tehnică (PDF)

Robinetul fluture Lug pneumatic Georg Fischer Tip 038 FC asigură o izolare automată fiabilă pentru rețele industriale de fluide, circuite de răcire și instalații de utilități. Proiectat pentru montaj între flanșe metrice PN10 pe conducte cu diametre exterioare de la D63 mm până la D315 mm, acest ansamblu combină corpul robust din fontă ductilă cu un servomotor pneumatic cu simplă acțiune integrat din fabrică. Mecanismul normal închis cu revenire cu arc (Fail-Safe to Close - FC) deplasează automat discul în poziția complet închisă în cazul pierderii presiunii aerului comprimat sau a semnalului de comandă, garantând siguranța totală a instalației.

Construit dintr-un corp rigid din fontă ductilă GGG40 (EN-JIS 1020), robinetul este protejat la interior și exterior printr-un strat continuu de acoperire poliamidică Rilsan. Această barieră tehnică oferă o rezistență excelentă la coroziune atmosferică, solicitări abrazive și medii industriale solicitante. Izolarea debitului este realizată de un disc prelucrat cu precizie din aliaj de alu-bronz (aluminiu-bronz), recunoscut pentru rezistența superioară la cavitație, uzură și sarcini mecanice ciclice. Etanșarea bidirecțională este asigurată de garnitura profilată din cauciuc EPDM, care căptușește interiorul corpului și previne contactul direct al fluidului vehiculat cu metalul.

Transmiterea mișcării de rotație este realizată printr-un ax monobloc din oțel inoxidabil DIN 1.4021 cu profil pătrat, care elimină jocurile mecanice și optimizează transferul cuplului. Robinetul respectă dimensiunile constructive standardizate conform EN 558 rândul 20 și integrează o flanșă superioară compatibilă DIN EN ISO 5211. Datorită urechilor filetate de tip Lug, armătura permite atât montajul compact între două flanșe plate sau libere, cât și montajul ca robinet terminal la capăt de conductă, facilitând intervențiile în aval fără golirea tronsonului aflat sub presiune nominală de 10 bar.

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează echipamente certificate de acționare și control al fluidelor industriale. Fiecare unitate Tip 038 FC este testată din fabrică sub presiune pentru a asigura punerea rapidă în funcțiune în stații de tratare, rețele de proces și circuite termotehnice complexe.
