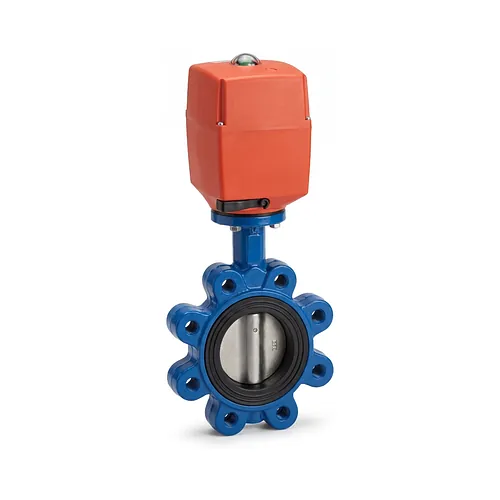

Robinet fluture Lug tip 038 electric 230V GGG40

  Fișă tehnică (PDF)

Robinetul fluture metalic tip Lug 038 este un echipament industrial automatizat pentru reglare și secționare, proiectat pentru rețele de utilități, tratare a apei și instalații de proces. Acționat de un servomotor electric EA compact alimentat la 100–230 V (50–60 Hz), acest ansamblu oferă o manevrare fiabilă la 90 de grade. Construit cu corp din fontă ductilă GGG40 și disc din oțel inoxidabil, robinetul garantează o închidere etanșă bidirecțională și siguranță în exploatare la capăt de linie.

Materiale și standarde

Ansamblul robinetului utilizează materiale metalice robuste și elastomeri de etanșare certificați, asamblați pentru a rezista la fluide corozive și solicitări mecanice. Toate componentele respectă standardele industriale europene, garantând o durată îndelungată de viață în medii de lucru solicitante.

• Corp robinet: Fontă ductilă GGG40 (EN-JIS 1020) protejată printr-o acoperire durabilă cu polimer Rilsan
• Disc de închidere: Oțel inoxidabil 1.4408 neacoperit pentru o compatibilitate chimică extinsă
• Ax de acționare: Ax monobloc cu antrenare pe profil pătrat din oțel inoxidabil 1.4021
• Opțiuni manșon de etanșare: EPDM, EPDM certificat DVGW pentru apă potabilă, FKM rezistent chimic sau NBR pentru hidrocarburi
• Interfață servomotor: Prindere standardizată conform DIN EN ISO 5211

Caracteristici tehnice

Servomotorul electric integrat din seria EA furnizează cuplul optim pentru cicluri frecvente de închidere, deschidere sau reglaj de debit. Echipamentul funcționează la tensiuni de 100–230 V (50–60 Hz) și poate fi dotat opțional cu un modul de retur de siguranță cu baterie pentru revenire automată în poziție prestabilită la căderea tensiunii. Presiunea admisibilă de regim este dimensionată în funcție de diametrul nominal pentru gama cuprinsă între DN50 și DN300.

Instalare și îmbinare

Corpul prevăzut cu urechi filetate de tip Lug permite montajul direct între contraflanșele conductei și susține demontarea tronsoanelor adiacente pentru mentenanță. Lungimea de montaj respectă cerințele standardului EN 558 seria 20, asigurând compatibilitate dimensională completă cu flanșe PN6, PN10 și ANSI clasa 125/150.

Urechile filetate permit fixarea independentă a șuruburilor din fiecare parte, astfel că tronsonul aval poate fi deconectat în siguranță în timp ce conducta amonte rămâne izolată sub presiune. La montaj, robinetul trebuie centrat corect între flanșe, iar strângerea buloanelor se va efectua uniform în cruce, respectând cuplurile de strângere și schemele electrice ale servomotorului.
