Robinet fluture wafer fontă ductilă GGG40 PN16 Georg Fischer Tip 039

  Fișă tehnică (PDF)

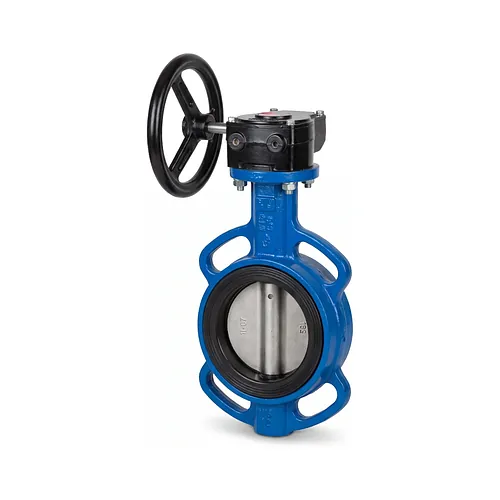

Robinetul fluture metalic Georg Fischer Tip 039 de tip wafer este proiectat pentru izolarea fiabilă și reglajul fin al debitului în rețele industriale solicitante, stații de tratare a apei, circuite de răcire și instalații tehnologice de distribuție. Conceput pentru montaj intermediar între flanșe standardizate, acest robinet fluture integrează un reductor manual cu roată de manevră. Mecanismul de acționare cu melc asigură un cuplu de manevră redus, o manevrare progresivă fără șocuri hidraulice și autoblocarea poziției discului la orice unghi intermediar de deschidere.

Pentru o rezistență mecanică ridicată la sarcini structurale, corpul și discul robinetului sunt turnate din fontă ductilă GGG40 (EN-JS 1020 / EN-GJS-400-15). Acest material oferă proprietăți superioare de alungire și rezistență la impact comparativ cu fonta cenușie clasică. Atât corpul din fontă ductilă, cât și discul beneficiază de o acoperire de protecție integrală cu poliamidă Rilsan. Stratul Rilsan conferă o rezistență chimică remarcabilă, protecție avansată la abraziune și o barieră completă împotriva coroziunii interne sau atmosferice.

Mecanismul intern integrează un ax monobloc cu profil pătrat, prelucrat din oțel inoxidabil aliat DIN 1.4021 (AISI 420). Această construcție robustă garantează transmiterea eficientă a cuplului de torsiune și previne jocurile mecanice în regim intens de utilizare. Lungimea constructivă respectă cu strictețe cerințele standardului EN 558-1 rândul 20 (DIN 3202 K1), facilitând înlocuirea directă în instalații existente. Interfața superioară conformă cu DIN EN ISO 5211 permite automatizarea rapidă prin montarea directă a actuatoarelor electrice sau pneumatice fără demontarea armăturii din conductă.

Certificat pentru o presiune de lucru nominală de până la PN16 (16 bar), acest robinet fluture acoperă gama dimensională de la d63 mm până la d315 mm. În funcție de fluidul vehiculat și de parametrii tehnologici de lucru, etanșarea este configurabilă cu garnituri elastice din EPDM, EPDM DVGW certificat pentru rețele de apă potabilă, FKM pentru fluide agresive și temperaturi ridicate, respectiv NBR pentru hidrocarburi și uleiuri tehnice industriale.
