Robinet fluture tip 038 DA disc inox d63-315 mm

  Fișă tehnică (PDF)

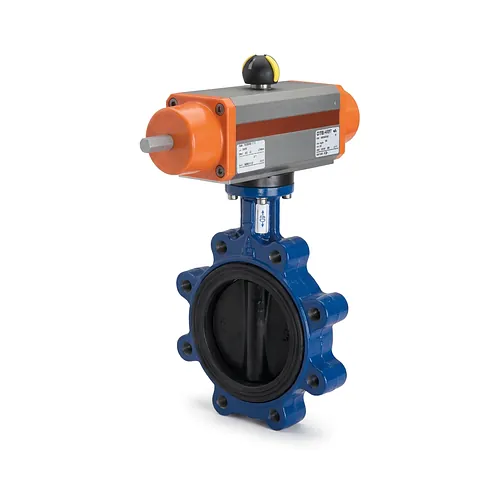

Robinetul fluture tip Lug 038 DA asigură izolarea sigură și reglajul automatizat al debitului în rețele industriale de proces, stații de tratare a apei și circuite de utilități. Echipat din fabrică cu un actuator pneumatic cu dublă acțiune din seria PA montat prin interfață ISO 5211, ansamblul oferă timpi simetrici și rapizi de manevră. Cu un corp din fontă ductilă GGG40, disc din oțel inoxidabil 1.4408 și garnituri elastomerice interschimbabile, robinetul funcționează fiabil până la PN10.

Caracteristici tehnice

Ansamblul combină o acționare pneumatică rotativă cu dublă acțiune și un robinet fluture tip Lug dimensionat pentru presiuni nominale de lucru de până la 10 bar. Tija continuă din oțel inoxidabil garantează transmiterea directă a cuplului de rotație, eliminând jocurile mecanice și riscul de forfecare la manevre frecvente.

• Construcție corp: Fontă ductilă GGG40 (EN-JIS 1020) protejată integral cu acoperire poliamidică Rilsan
• Material disc: Oțel inoxidabil turnat 1.4408 cu rezistență chimică extinsă și profil hidrodinamic
• Acționare: Actuator pneumatic cu dublă acțiune seria PA cu interfață DIN EN ISO 5211
• Lungime de montaj: Conformă cu standardul EN 558 rândul 20 pentru interschimbabilitate directă
• Clasă de presiune: Proiectat pentru etanșare bidirecțională continuă până la PN10 (10 bar)
• Variante de căptușeală: EPDM standard, EPDM certificat DVGW pentru apă potabilă și NBR rezistent la hidrocarburi

Materiale și standarde

Fabricat în conformitate cu standardele industriale europene, robinetul îmbină rezistența mecanică a fontei cu protecția avansată împotriva coroziunii și uzurii. Cămașa de presiune din fontă ductilă este acoperită cu un strat uniform de Rilsan termoplastic, protejând metalul împotriva fluidelor agresive și intemperiilor.

Închiderea hidraulică este realizată de discul din oțel inoxidabil 1.4408, care reduce la minimum pierderile de sarcină datorită profilului său fluid. Cuplul de manevră este preluat de tija monobloc din oțel inoxidabil DIN 1.4021 prevăzută cu profil pătrat. Manșonul elastomeric îmbracă complet interiorul corpului și fețele de etanșare, protejând fonta de orice contact cu fluidul vehiculat.

Instalare și îmbinare

Configurația corpului tip Lug integrează urechi filetate pentru prindere directă între contraflanșe standardizate sau pentru montaj în capăt de linie fără flanșă aval. Modelul de găurire este compatibil direct cu flanșele conforme cu standardele EN 1092-2 PN6, PN10 și ANSI 125/150, acoperind diametrele DN50 până la DN300 (d63 până la d315 mm).

Datorită profilului manșonului elastomeric care depășește fețele corpului, montajul se realizează direct, fără a necesita garnituri plate suplimentare între robinet și contraflanșe. Instalatorii trebuie să asigure alinierea coaxială a conductelor pentru a evita solicitările inegale pe buzele de etanșare și să alimenteze actuatorul PA cu aer comprimat filtrat și uscat.
