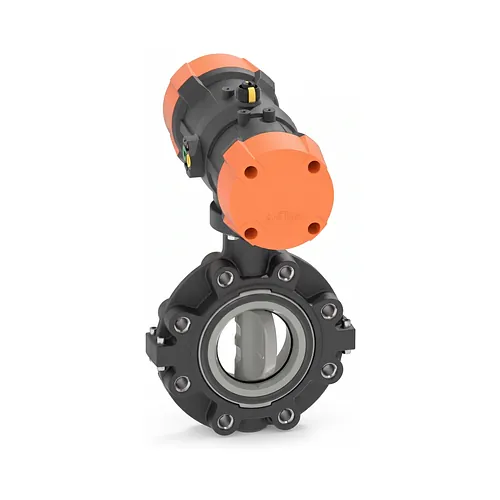

Robinet fluture pneumatic lug tip 243 PVC-C

  Fișă tehnică (PDF)

Robinetul fluture pneumatic tip 243 PVC-C de la Georg Fischer este o armătură industrială automatizată, proiectată pentru închiderea și reglarea debitului în rețele de conducte pentru fluide corozive. Conceput pentru montaj între flanșe metrice sau ca armătură de capăt de linie, acest robinet fluture tip lug asigură o izolare sigură bidirecțională la presiuni de lucru de până la 10 bar (PN10). Discul de etanșare este injectat din policlorură de vinil clorurată (PVC-C) în nuanța gri agat RAL 7038, oferind o rezistență chimică remarcabilă împotriva acizilor minerali concentrați, soluțiilor alcaline și sărurilor, la temperaturi de lucru de până la 80 de grade Celsius sub presiune.

Acționarea pneumatică este realizată de un mecanism robust cu revenire normal deschis (FO - fail-safe-to-open), protejat de o carcasă rezistentă din polipropilenă ranforsată cu fibră de sticlă (PP-GF). Cilindrul pneumatic execută o cursă completă de 90 de grade în 1–2 secunde, la o presiune de comandă a aerului comprimat de 4,2 bar. Ansamblul include o interfață integrată NAMUR conform VDI/VDE 3845, care permite montajul direct al electrovalvelor de comandă și al cutiilor de comutatoare de poziție, fiind prevăzut și cu un indicator optic de poziție. Funcția normal deschis garantează eliberarea traseului în cazul întreruperii alimentării cu aer comprimat, fiind optimă pentru circuite industriale de siguranță, răcire sau drenaj.

Corpul exterior este fabricat din compozit rigid PP-GF30 echipat cu inserții filetate lug din oțel inoxidabil 316 (1.4404), permițând demontarea tronsonului aval fără golirea conductei din amonte aflate sub presiune de regim. Etanșarea ermetică este asigurată de garnituri profilate interschimbabile din EPDM sau FKM, selecționate în funcție de compatibilitatea cu agentul de lucru. Disponibil în dimensiuni metrice de la d63 mm până la d140 mm, robinetul tip 243 respectă lungimile de montaj conform EN 558 și ISO 5752, potrivindu-se direct pe flanșe conform ISO 7005 PN10 și EN 1092 PN10 în stații de tratare a apei, instalații de galvanizare și circuite din industria chimică.
