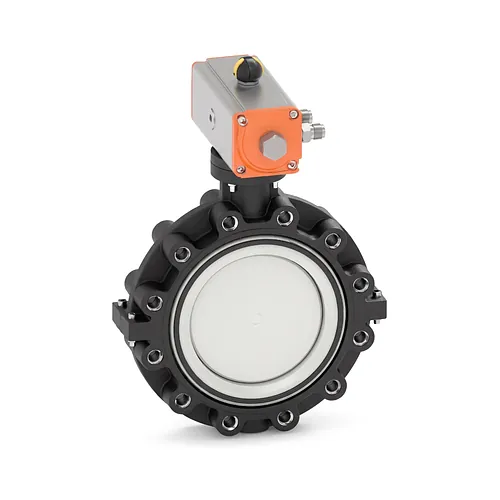

Robinet fluture pneumatic Tip 243 PVC-C DA

Robinet fluture pneumatic Tip 243 PVC-C DA

Material: PVC-C PN: 5-10

  Fișă tehnică (PDF)

Robinetul fluture pneumatic Georg Fischer Tip 243 PVC-C asigură izolarea automată la un sfert de tură și reglarea debitului în rețelele industriale de conducte. Conceput pentru ingineri de proces și instalatori industriali care gestionează fluide agresive, acest robinet cu dublă acțiune combină un disc din policlorură de vinil supraclorurată cu un corp robust de tip lug. Funcționează fiabil la presiuni între 5 și 10 bar și temperaturi de până la 80 de grade Celsius, acoperind dimensiuni de la d63 mm până la d315 mm.

Caracteristici tehnice

Robinetul este acționat de un mecanism pneumatic compact cu dublă acțiune, care funcționează la o presiune standard a aerului de comandă de 4,2 bar. Acesta execută cursa de rotație la 90 de grade în 1 până la 2 secunde, oferind o manevrare precisă a fluidului, fără acționare manuală de rezervă.

Actuatorul pneumatic este protejat într-o carcasă rezistentă chimic din polipropilenă armată cu fibră de sticlă, echipată cu un indicator optic de poziție pentru verificarea vizuală rapidă. Interfața integrată NAMUR VDI/VDE 3845 permite montarea directă a electrovalvelor de pilotare, a poziționerelor și a cutiilor cu senzori de capăt de cursă, fără console suplimentare.

  • Tip actuator: Mecanism pneumatic cu dublă acțiune alimentat cu aer la 4,2 bar
  • Timp de manevră: Rotație completă la 90 de grade realizată în 1 până la 2 secunde
  • Regim de lucru: Presiuni nominale între 5 și 10 bar la temperaturi de până la 80 de grade Celsius
  • Montaj accesorii: Conexiune directă conform interfeței integrate NAMUR VDI/VDE 3845
  • Compatibilitate control: Permite integrarea de electrovalve pilot, poziționere și senzori de poziție

Materiale și standarde

Construit cu un corp de tip lug din PP-GF30 și un disc din policlorură de vinil supraclorurată, ansamblul oferă o rezistență mecanică remarcabilă și o stabilitate chimică de durată. Inserțiile filetate din oțel inoxidabil 316 permit montajul sigur între flanșe sau la capăt de coloană sub presiunea completă de lucru.

Discul turnat cu precizie din PVC-C de culoare gri agat RAL 7038 reduce la minimum pierderile de presiune și rezistă la acizi concentrați, soluții alcaline și săruri oxidante. Izolarea procesului este garantată de garniturile profilate din EPDM sau FKM, care separă tija și corpul de fluidul vehiculat. Dimensiunile constructive respectă standardele EN 558 și ISO 5752, asigurând compatibilitatea directă cu flanșele metrice ISO 7005 PN10, EN 1092 PN10 și DIN 2501 PN10.

Aplicații

Robinetul Tip 243 este ideal pentru medii industriale solicitante în care sistemele termoplastice înlocuiesc conductele metalice supuse coroziunii interne. Este frecvent specificat în instalațiile din industria chimică, în stațiile industriale de tratare a apelor și în liniile de tratamente de suprafață.

Aplicațiile tipice includ dozarea automată a reactivilor chimici concentrați, băile de decapare și galvanizare, precum și distribuția apei de înaltă puritate în microelectronică. BigWeld livrează gama completă de robineți industriali Georg Fischer Tip 243 în calitate de distribuitor autorizat Georg Fischer.

  Fișă tehnică (PDF)

Robinetul fluture pneumatic Georg Fischer Tip 243 PVC-C asigură izolarea automată la un sfert de tură și reglarea debitului în rețelele industriale de conducte. Conceput pentru ingineri de proces și instalatori industriali care gestionează fluide agresive, acest robinet cu dublă acțiune combină un disc din policlorură de vinil supraclorurată cu un corp robust de tip lug. Funcționează fiabil la presiuni între 5 și 10 bar și temperaturi de până la 80 de grade Celsius, acoperind dimensiuni de la d63 mm până la d315 mm.

Caracteristici tehnice

Robinetul este acționat de un mecanism pneumatic compact cu dublă acțiune, care funcționează la o presiune standard a aerului de comandă de 4,2 bar. Acesta execută cursa de rotație la 90 de grade în 1 până la 2 secunde, oferind o manevrare precisă a fluidului, fără acționare manuală de rezervă.

Actuatorul pneumatic este protejat într-o carcasă rezistentă chimic din polipropilenă armată cu fibră de sticlă, echipată cu un indicator optic de poziție pentru verificarea vizuală rapidă. Interfața integrată NAMUR VDI/VDE 3845 permite montarea directă a electrovalvelor de pilotare, a poziționerelor și a cutiilor cu senzori de capăt de cursă, fără console suplimentare.

  • Tip actuator: Mecanism pneumatic cu dublă acțiune alimentat cu aer la 4,2 bar
  • Timp de manevră: Rotație completă la 90 de grade realizată în 1 până la 2 secunde
  • Regim de lucru: Presiuni nominale între 5 și 10 bar la temperaturi de până la 80 de grade Celsius
  • Montaj accesorii: Conexiune directă conform interfeței integrate NAMUR VDI/VDE 3845
  • Compatibilitate control: Permite integrarea de electrovalve pilot, poziționere și senzori de poziție

Materiale și standarde

Construit cu un corp de tip lug din PP-GF30 și un disc din policlorură de vinil supraclorurată, ansamblul oferă o rezistență mecanică remarcabilă și o stabilitate chimică de durată. Inserțiile filetate din oțel inoxidabil 316 permit montajul sigur între flanșe sau la capăt de coloană sub presiunea completă de lucru.

Discul turnat cu precizie din PVC-C de culoare gri agat RAL 7038 reduce la minimum pierderile de presiune și rezistă la acizi concentrați, soluții alcaline și săruri oxidante. Izolarea procesului este garantată de garniturile profilate din EPDM sau FKM, care separă tija și corpul de fluidul vehiculat. Dimensiunile constructive respectă standardele EN 558 și ISO 5752, asigurând compatibilitatea directă cu flanșele metrice ISO 7005 PN10, EN 1092 PN10 și DIN 2501 PN10.

Aplicații

Robinetul Tip 243 este ideal pentru medii industriale solicitante în care sistemele termoplastice înlocuiesc conductele metalice supuse coroziunii interne. Este frecvent specificat în instalațiile din industria chimică, în stațiile industriale de tratare a apelor și în liniile de tratamente de suprafață.

Aplicațiile tipice includ dozarea automată a reactivilor chimici concentrați, băile de decapare și galvanizare, precum și distribuția apei de înaltă puritate în microelectronică. BigWeld livrează gama completă de robineți industriali Georg Fischer Tip 243 în calitate de distribuitor autorizat Georg Fischer.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 63 mm
Garnitura EPDM
199243242
Material: PVC-C
PN: 5-10
Buc. 4.542,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199243262
Material: PVC-C
PN: 5-10
Buc. 5.077,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura EPDM
199243243
Material: PVC-C
PN: 5-10
Buc. 5.404,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
199243263
Material: PVC-C
PN: 5-10
Buc. 5.913,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura EPDM
199243244
Material: PVC-C
PN: 5-10
Buc. 6.017,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
199243264
Material: PVC-C
PN: 5-10
Buc. 6.592,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura EPDM
199243245
Material: PVC-C
PN: 5-10
Buc. 7.362,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
199243265
Material: PVC-C
PN: 5-10
Buc. 8.106,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura EPDM
199243246
Material: PVC-C
PN: 5-10
Buc. 8.785,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura FKM
199243266
Material: PVC-C
PN: 5-10
Buc. 9.555,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
Garnitura EPDM
199243247
Material: PVC-C
PN: 5-10
Buc. 10.390,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
Garnitura FKM
199243267
Material: PVC-C
PN: 5-10
Buc. 11.356,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
Garnitura EPDM
199243248
Material: PVC-C
PN: 5-10
Buc. 12.387,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
Garnitura FKM
199243268
Material: PVC-C
PN: 5-10
Buc. 13.092,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
Garnitura EPDM
199243249
Material: PVC-C
PN: 5-10
Buc. 21.059,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
Garnitura FKM
199243269
Material: PVC-C
PN: 5-10
Buc. 22.257,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
Garnitura EPDM
199243250
Material: PVC-C
PN: 5-10
Buc. 25.270,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
Garnitura FKM
199243270
Material: PVC-C
PN: 5-10
Buc. 26.709,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
